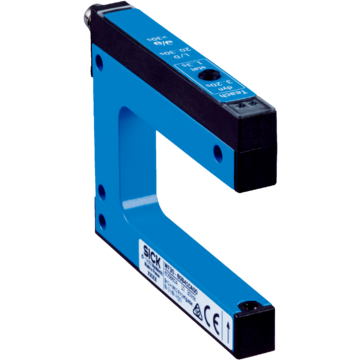

WF80-60B41CA00 - 6058606
Czujnik widełkowy SICK, aluminiowa obudowa, IO-Link, szerokość/głębokość wideł 80/59 mm, wyjście Push-Pull (PNP/NPN), tryb jasno/ciemno, detekcja 0,2 mm, IP65, czas odpowiedzi ?46 µs, częstotliwość 15 kHz.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Czujniki widełkowe, WF, WF80-60B41CA00, Interfejs komunikacyjny: IO-Link, Rodzaj ustawiania: Przycisk Teach-in, Przewód, Nadajnik światła: Dioda LED, podczerwona, Szerokość/głębokość wideł: 80 mm, 59 mm, Wyjście przełączające: Push-Pull: PNP/NPN, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza – szczegóły: Wtyk M8, 4-biegunowy, Częstotliwość przełączania: 15 kHz, Czas odpowiedzi: ? 46 µs
| Cechy | ||
|---|---|---|
| Zasada działania | Zasada wykrywania optycznego | |
| Wymiary (szer. x wys. x głęb.) | 10 mm x 110 mm x 74 mm | |
| Szerokość widełek | 80 mm | |
| Głębokość widełek | 59 mm | |
| Najmniejszy wykrywalny obiekt (MDO) | 0,2 mm | |
| Wykrywanie etykiet | Tak | |
| Nadajnik światła | Dioda LED, podczerwona, światło podczerwone | |
| Rodzaj ustawiania | Przycisk Teach-in, Przewód (uczenie (Teach-in), czułość, aktywny na jasno/ciemno, blokada przycisków, dynamiczna konfiguracja Teach-in) | |
| Konfiguracja Teach-in | 1-punktowa konfiguracja Teach-in 2-punktowe uczenie (Teach-in) Dynamiczna konfiguracja Teach-in |
|
| Funkcja wyjścia | Przełączanie jasno-ciemno ustawiane przełącznikiem | |
| Mechanika/elektryka | ||
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | < 10 % | |
| Pobór prądu | 20 mA | |
| Częstotliwość przełączania | 15 kHz | |
| Czas odpowiedzi | ≤ 46 µs | |
| Stabilność czasu odpowiedzi | ± 20 µs | |
| Jitter | 17 µs | |
| Wyjście przełączające | Push-Pull: PNP/NPN | |
| Wyjścia przełączającego (napięcie) | Przeciwtakt: PNP/NPN HIGH = UV - < 2 V/Low: ≤ 2 V | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Prąd wyjściowy Imaks. | 100 mA | |
| Wejście, konfiguracja Teach-in (ET) | Teach: U > 5 V ... < UV Run: U < 4 V |
|
| Czas inicjalizacji | 40 ms | |
| Poziom czasu | Switch-off delay, 0 ms / 8 ms / 16 ms / 32 ms / 65 ms / 130 ms / 260 ms / 520 ms, adjustable via IO-Link (0 ms = default) | |
| Typ przyłącza | Wtyk M8, 4-biegunowy | |
| Klasa ochrony | III | |
| Układy zabezpieczające | Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
|
| Stopień ochrony | IP65 | |
| Masa | Ok. 36 g ... 160 g | |
| Materiał obudowy | Aluminium | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 97 lat(a) | |
| DCavg | 0 % | |
| Interfejs komunikacyjny | ||
| IO-Link | ||
| VendorID | 26 | |
| DeviceID HEX | 8000AE | |
| DeviceID DEC | 8388782 | |
| Czas cyklu | 2,3 ms | |
| Struktura danych procesowych A | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Bit 2 = nieużywany Bit 3 = operacja uczenia w toku Bit 4 ... 15 = puste |
|
| Struktura danych procesowych B | Bit 0 = sygnał przełączający QL1 Bit 1 = alarm jakości procesu Bit 2 = nieużywany Bit 3 = operacja uczenia w toku Bit 4 ... 15 = puste |
|
| Struktura danych procesowych C | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Bit 2 = nieużywany Bit 3 = operacja uczenia w toku Bit 4 ... 5 = puste Bit od 6 do 15 = wartość pomiarowa |
|
| Struktura danych procesowych D | Bit 0 = sygnał przełączający QL1 Bit 1 = alarm jakości procesu Bit 2 = nieużywany Bit 3 = operacja uczenia w toku Bit 4 ... 5 = puste Bit od 6 do 15 = wartość pomiarowa |
|
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –20 °C ... +60 °C | |
| Temperatura otoczenia podczas przechowywania | –30 °C ... +80 °C | |
| Odporność na światło zewnętrzne | ≤ 10.000 lx | |
| Odporność na udary | Wg EN 60068-2-27 | |
| Nr pliku UL | NRKH.E191603 | |
| Smart Task | ||
| Oznaczenie Smart Task | Logika podstawowa | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| IO-Link | Tak | |
| Bezpieczeństwa fotobiologicznego (IEC EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270909 | |
| ECLASS 5.1.4 | 27270909 | |
| ECLASS 6.0 | 27270909 | |
| ECLASS 6.2 | 27270909 | |
| ECLASS 7.0 | 27270909 | |
| ECLASS 8.0 | 27270909 | |
| ECLASS 8.1 | 27270909 | |
| ECLASS 9.0 | 27270909 | |
| ECLASS 10.0 | 27270909 | |
| ECLASS 11.0 | 27270909 | |
| ECLASS 12.0 | 27270909 | |
| ETIM 5.0 | EC002720 | |
| ETIM 6.0 | EC002720 | |
| ETIM 7.0 | EC002720 | |
| ETIM 8.0 | EC002720 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 88.000 g | |
| Masa jednostkowa netto | 88 g | |
| Jednostka objętości | 203.32 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Francja | |
