WFE-030040B137 - 1106554

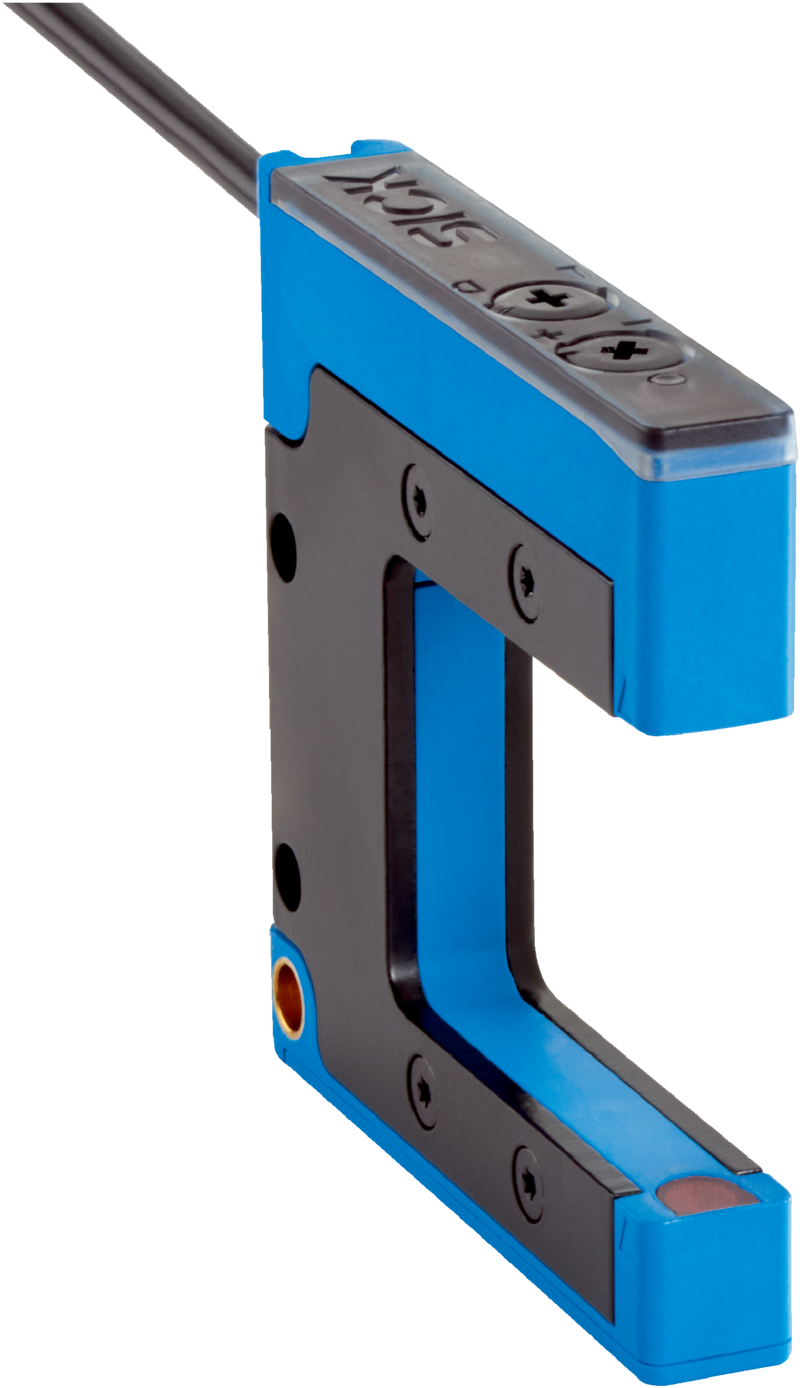

Czujnik widełkowy SICK z czerwoną diodą LED, ustawianie potencjometrem, szerokość/głębokość wideł 30/40 mm, Push-Pull PNP/NPN, częstotliwość przełączania 5 kHz, czas odpowiedzi ?100 µs, IP67, histereza <0,1 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Czujniki widełkowe, WFE, WFE-030040B137, Rodzaj ustawiania: Potencjometr, przełącznik jasno/ciemno, Nadajnik światła: Dioda LED, czerwona, Szerokość/głębokość wideł: 30 mm, 40 mm, Wyjście przełączające: Push-Pull: PNP/NPN, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza – szczegóły: Przewód z wolnym końcem, 3-żyłowy, Częstotliwość przełączania: 5 kHz, Czas odpowiedzi: ? 100 µs
| Cechy | ||
|---|---|---|
| Wymiary (szer. x wys. x głęb.) | 10 mm x 59,3 mm x 60,5 mm | |
| Szerokość widełek | 30 mm | |
| Głębokość widełek | 40 mm | |
| Najmniejszy wykrywalny obiekt (MDO) | 0,5 mm | |
| Nadajnik światła | Dioda LED, czerwona, widzialne światło czerwone | |
| Rodzaj ustawiania | Potencjometr, przełącznik jasno/ciemno | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 1.217 lat(a) | |
| DCavg | 0 % | |
| TM (okres użytkowania) | 20 lat(a) | |
| Instalacja elektryczna | ||
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | < 10 % | |
| Pobór prądu | < 30 mA | |
| Częstotliwość przełączania | 5 kHz | |
| Czas odpowiedzi | ≤ 100 µs | |
| Stabilność czasu odpowiedzi | ± 20 µs | |
| Wyjście przełączające | Push-Pull: PNP/NPN | |
| Wyjścia przełączającego (napięcie) | Przeciwtakt: PNP/NPN HIGH = UV - < 2 V/Low: ≤ 2 V | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Wyjście przełączające – histereza | < 0,1 mm | |
| Prąd wyjściowy Imaks. | 100 mA | |
| Czas inicjalizacji | 100 ms | |
| Klasa ochrony | III | |
| Układy zabezpieczające | Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
|
| Stopień ochrony | IP67 | |
| Mechanika | ||
| Materiał obudowy | ABS Powlekana stal węglowa (rama) |
|
| Wskaźnik | Zielona dioda LED: wskaźnik stanu Żółta dioda LED: status wyjścia przełączającego Q |
|
| Typ przyłącza | Przewód z wolnym końcem, 3-żyłowy, 2 m | |
| Masa | Ok. 90 g | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –20 °C ... +60 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +75 °C | |
| Odporność na światło zewnętrzne | ≤ 10.000 lx | |
| Odporność na udary | Wg IEC 60068-2-27 (30 g/11 ms) | |
| Nr pliku UL | NRKH.E348498 & NRKH7.E348498 | |
| Rodzaj przyłącza / przyporządkowanie przyłączy | ||
| Typ przyłącza | Przewód z wolnym końcem, 3-żyłowy, 2 m | |
| Przyporządkowanie przyłączy | ||
| BN | + (L+) | |
| BU | - (M) | |
| BK | Q | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Bezpieczeństwa fotobiologicznego (IEC EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270909 | |
| ECLASS 5.1.4 | 27270909 | |
| ECLASS 6.0 | 27270909 | |
| ECLASS 6.2 | 27270909 | |
| ECLASS 7.0 | 27270909 | |
| ECLASS 8.0 | 27270909 | |
| ECLASS 8.1 | 27270909 | |
| ECLASS 9.0 | 27270909 | |
| ECLASS 10.0 | 27270909 | |
| ECLASS 11.0 | 27270909 | |
| ECLASS 12.0 | 27270909 | |
| ETIM 5.0 | EC002720 | |
| ETIM 6.0 | EC002720 | |
| ETIM 7.0 | EC002720 | |
| ETIM 8.0 | EC002720 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.209 kg | |
| Masa jednostkowa netto | 0.209 kg | |
| Jednostka objętości | 1247.75 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084485909 | |
