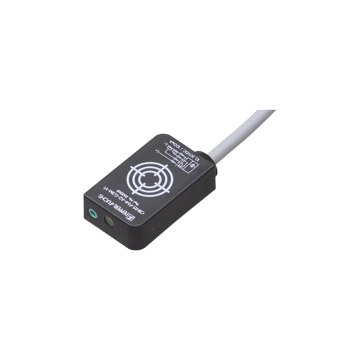

CBN15-F64-A2-1M-V1 - 263269

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
24
Producent
PEPPERL+FUCHS

Najważniejsze parametry czujnika pojemnościowego CBN15-F64-A2-1M-V1

  • 15 mm czoło niezabudowane
  • Płaska obudowa
  • Odległość przełączania regulowana pomiędzy 2 mm ... 15 mm

Ogólne specyfikacje
Częstotliwość przełączania uzupełniający
Typ wyjścia PNP
Znamionowa odległość robocza 15 mm
Instalacja niezabudowany
Polaryzacja wyjściowa DC
Zapewniona odległość robocza 0 ... 10.8 mm
Rzeczywista odległość robocza 13.5 ... 16.5 mm
Typ wyjścia 4-przewodowy
Nominalne oceny
Warunki instalacji
B 15 mm
C 30 mm
F 45 mm / 60 mm
Napięcie robocze 10 ... 30 V DC
Częstotliwość przełączania 0 ... 100 Hz
Histereza 1 ... 10 typ. 5 %
Zabezpieczenie przed odwrotną polaryzacją chronione przed odwrotną polaryzacją
Zabezpieczenie przed zwarciem pulsowanie <br> I <sub> max </sub> ? 500 mA
Spadek napięcia ? 2 V.
Powtórz dokładność ? 1,5 mm
Prąd pracy 0 ... 100 mA
Prąd wyłączenia 0 ... 50 µA typ. 5 µA
Prąd zasilania bez obciążenia ? 15 mA
Wskaźnik stanu przełączania LED, żółty
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 941 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Potencjometr regulacja czułości
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Standardy EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012
Aprobaty i certyfikaty
Aprobata UL Lista cULus, cel ogólny
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -25 ... 70 ° C (-13 ... 158 ° F)
Temperatura przechowywania -40 ... 85 ° C (-40 ... 185 ° F)
Specyfikacja mechaniczna
Rodzaj połączenia Wtyczka kablowa M12 x 1, 4-pin PUR, L = 1 m
Przekrój Przewodu 0,34 mm <sup> 2 </sup>
Materiał obudowy PBT
Czoło aktywne PBT
Stopień ochrony IP67
Moment dokręcania, śruby obudowy ? 2 Nm
Uwaga Głębokość wkręcania śrub obudowy, maks. 8 mm
