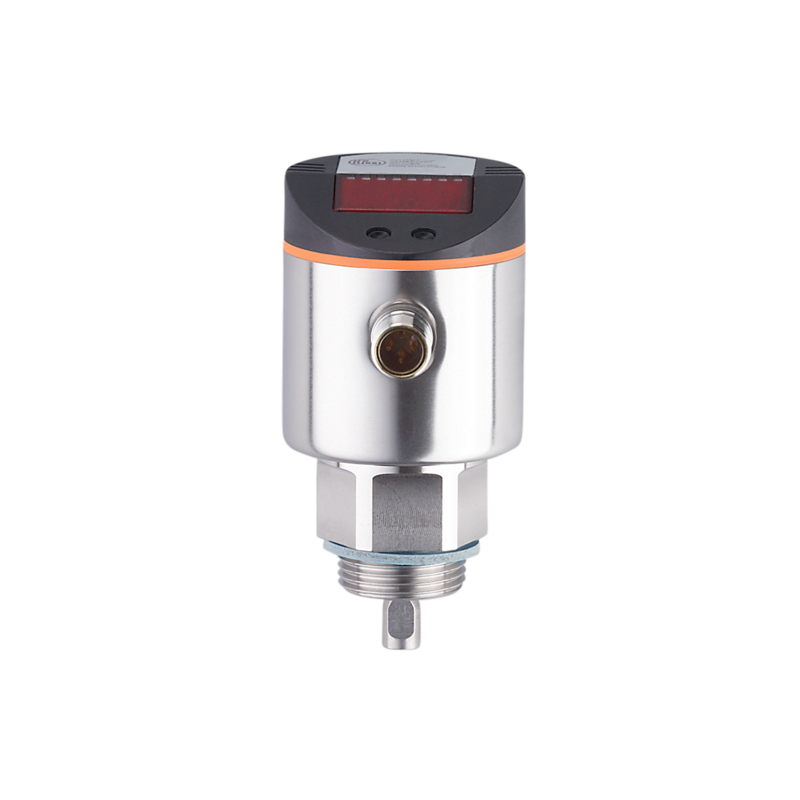

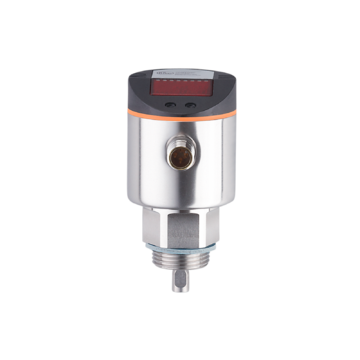

LR7000 - LR0000B-BR34AQPKG/US
Czujnik poziomu cieczy z wymienną sondą firmy IFM, długość pomiarowa 100...1600 mm, przyłącze procesowe G 3/4 gwint zewnętrzny
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do niezawodnej kontroli poziomu w zbiornikach i pojemnikach
- Odpowiednie do wody, olejów i chłodziw
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
- System modułowy obejmujący jednostkę oceniającą i sondę
- Możliwość przystosowania do różnych wysokości pojemników przez skrócenie sondy
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Długość sondy L [mm] | 100...1600 | |
| Przyłącze procesowe | G 3/4 gwint zewnętrzny | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Media | Ciecze | |
| Stała dielektryczna medium | ? 1,8; (w przypadku mediów o stałej dielektrycznej 1,8 ... 5 (np. oleje), do działania wymagana jest rura współosiowa) | |
| Zalecane medium | woda; roztwory wodne; oleje; media bazujące na olejach | |
| Nie stosować do | Patrz instrukcja obsługi, rozdział "Funkcje i własności". | |
| Temperatura procesu [°C] | -25...80; (90 < 1 h ; proszę zobaczyć uwagę w komentarzach) | |
| Wytrzymałość na ciśnienie [bar] | 16 | |
| Odporność na podciśnienie [mbar] | -1000 | |
| MAWP (dla aplikacji zgodnych z CRN) [bar] | 16 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC | |
| Pobór prądu [mA] | < 30 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | < 3 | |
| Zasada pomiaru | Ukierunkowana mikrofala | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; IO-Link | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 200 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | termiczne, impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Długość sondy L [mm] | 100...1600 | |
| Zakres aktywny A [mm] | L-40; (kiedy ustawione na oleje i media bazujące na oleju: L-60) | |
| Zakres martwy I1 / I2 [mm] | 30 / 10; (kiedy ustawione na oleje i media bazujące na oleju: 30 / 30) | |
| Częstotliwość próbkowania [Hz] | 4 | |
| Zakres pomiaru / nastaw - Zakres ustawień | ||
| Punkt przełączania SP [mm] | ? 15...L-30 | |
| Uwaga dotycząca punktu przełączania SP | kiedy ustawione na oleje i media bazujące na oleju: 35...L-30 | |
| Punkt resetu rP [mm] | ? 10...L-35 | |
| Uwaga dotycząca punktu resetowania rP | kiedy ustawione na oleje i media bazujące na oleju: 30...L-35 | |
| W krokach co [mm] | 5 | |
| Histereza [mm] | > 5 | |
| Dokładność / odchylenie | ||
| Powtarzalność [mm] | ± 5 | |
| Błąd pomiaru [mm] | ± 7 | |
| Błąd offsetu [mm] | 5 | |
| Rozdzielczość [mm] | 1 | |
| Dryft temperaturowy na 10K | ± 0,2 % | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 CDV | |
| Profil | brak Profilu | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 1 | |
| Ilość danych binarnych | 2 | |
| Min.czas cyklu procesu [ms] | 2,3 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 8 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Temperatura składowania [°C] | -40...85 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | w zamkniętym zbiorniku metalowym | |
| DIN EN 61000-6-4 | w zbiornikach plastykowych lub otwartych metalowych | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g (11 ms) / 25 g (6 ms) o dniesieniu do sondy 0,5 m | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 5 g (10...2000 Hz) / 1 g (5...200 Hz) w odniesieniu do sondy 0,5 m | |
| MTTF [lata] | 233 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | H007 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 381,7 | |
| Materiał | stal nierdzewna (1.4301 / 304); stal nierdzewna (1.4404 / 316L); FKM; PBT; PC; PEI; TPE-V | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4305 / 303); połączenie sondy: stal kwasoodporna (1.4435 / 316L); PTFE; FKM; uszczelnienie: NBR wzmocnienie włóknem | |
| Przyłącze procesowe | G 3/4 gwint zewnętrzny | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 3 x LED, kolor zielony | |
| Stan wyjścia | 2 x LED, kolor żółty | |
| Poziom | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| nastawa parametru | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Uwagi | ||
| Uwagi | Zobacz notatkę techniczną w sekcji "Materiały do pobierania"; Dla wysokich temperatur procesu: temperatura w przyłączu procesowym jest decydująca. Rzeczywista temperatura medium może być wyższa. | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
