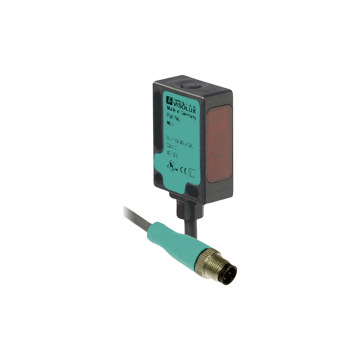

ML7-55/25/103/115B - 180804
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres 0 ... 3 m, światło czerwone, zasilanie 10 ... 30 V DC, klasa 2, przewód 0,2 m z gniazdem M12-4pin, 1 wyjście PNP, światło-włącz, 1000 Hz, -20 ... 60 ° C, IP67 / IP69K
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika refleksyjnego ML7-55/25/103/115b
- Niezawodny czujnik do standardowych zastosowań
- Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
- Automatyczna regulacja czułości za pomocą TEACH-IN
- Odporny na cięzkie warunki: niezawodny w każdych warunkach
- Przejrzysta i funkcjonalna koncepcja wyświetlania dla trybów pracy
- Certyfikowany przez ECOLAB
| Opis produktu | ||
|---|---|---|
| Czujnik refleksyjny do standardowych zastosowań, miniaturowa konstrukcja, filtr polaryzacyjny, przednia ściana optyczna, zasięg wykrywania 3,5 m, czerwone światło, włączone światło, wyjście NPN, stały kabel | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 3 m | |
| Odległość odbłyśnika | 0,03 ... 3 m | |
| Zakres wykrywania progu | 3,5 m | |
| Cel referencyjny | Odbłyśnik H85-2 | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Filtr polaryzacyjny | tak | |
| Średnica plamki świetlnej | około 180 mm przy odległości 3,5 m | |
| Kąt rozbieżności | około 3 ° | |
| Limit światła otoczenia | 40000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 1530 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, ??miga w przypadku zwarcia | |
| Wskaźnik funkcji | Żółta dioda LED, świeci, gdy wiązka światła jest wolna, miga, gdy brak kontroli stabilności | |
| Elementy sterujące | Klucz Teach-In | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, klasa 2 | |
| Marszczyć | max. 10% | |
| Prąd zasilania bez obciążenia | < 20 mA | |
| Wyjście | ||
| Rodzaj przełączania | światło włączone | |
| Wyjście sygnału | 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ? 1,5 V DC | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, napięcie znamionowe ? 250 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 | |
| Aprobata UL | cULus | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 23 mm | |
| Wysokość obudowy | 31 mm | |
| Głębokość obudowy | 11 mm | |
| Stopień ochrony | IP67 / IP69K | |
| Podłączenie | kabel stały 200 mm ze złączem M12, 4 piny | |
| Materiał | ||
| Obudowa | PC (Makrolon wzmocniony włóknem szklanym) | |
| Osłona optyki | PMMA | |
| Masa | około 30 g | |
