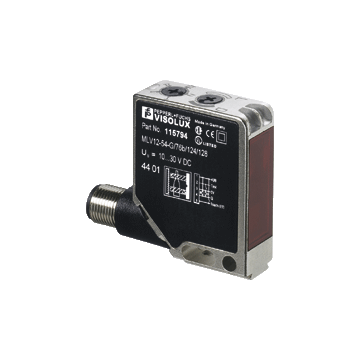

MLV12-54-G-7134 - 288060
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres 0 ... 4,2 m, światło czerwone, zasilanie 10 ... 30 V DC, konektor M12-5pin, 1 wyjście PNP, jasno / ciemno-włącz1000 Hz, -40 ... 60 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Retroreflective sensor MLV12-54-G-7134
- Seria czujników w szeroko stosowanej standardowej obudowie
- Niezawodne rozpoznawanie obiektów odbijających światło i przeźroczystego szkła
- Przełącznik TEACH-IN do ustawiania poziomów wykrywania kontrastu
- Automatyczna regulacja w przypadku zabrudzenia w trybie wykrywania kontrastu
- Wysoka stabilność dzięki metalowej ramie obudowy
- Odporny na cięzkie warunki: niezawodny w każdych warunkach
| Opis produktu |
|---|
| Czujnik refleksyjny do wykrywania szkła, mała konstrukcja, zasięg wykrywania 5,6 m, światło czerwone, włączone światło / ciemność, wyjście PNP, zewnętrzna nauka, wtyczka M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 4,2 m | |
| Odległość odbłyśnika | 0 ... 4,2 m | |
| Zakres wykrywania progu | 5,6 m | |
| Cel referencyjny | Odbłyśnik H85-2 | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 660 nm | |
| Filtr polaryzacyjny | tak | |
| Średnica plamki świetlnej | około 110 mm przy zasięgu wykrywania 4,2 m | |
| Opening angle | 1,5 ° | |
| Limit światła otoczenia | ||
| Światło ciągłe | 40000 Lux | |
| Modulowane światło | 5000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 1000 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, miga w przypadku zwarcia | |
| Wskaźnik funkcji | 2 żółte diody LED dla stanu przełączania, kontroli stabilności, TEACH-IN i trybu wykrywania kontrastu | |
| Elementy sterujące | 5-stopniowy przełącznik obrotowy do regulacji jasności / ciemności do regulacji rozpoznawania kontrastu | |
| Poziomy wykrywania kontrastu | 10% - czyste, wypełnione wodą butelki PET 18% - przezroczyste butelki szklane 30% - folie w ogrzewanym otoczeniu regulowane za pomocą przycisku Teach-In lub zewnętrznego przewodu |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | max. 55 mA | |
| Wejście | ||
| Wejście funkcji | Ext. Teach-In wejście (ET) | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno po włączeniu | |
| Wyjście sygnału | 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 0,2 A. | |
| Spadek napięcia | ≤ 2,5 V DC | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na wstrząsy i uderzenia | IEC / EN 60068. pół-sinusoidalny, 40 g w każdym kierunku X, Y i Z. | |
| Odporność na wibracje | IEC / EN 60068-2-6. Sinus 10-150 Hz, 5 gw każdym kierunku X, Y i Z. | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, napięcie znamionowe ≤ 300 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 | |
| Aprobata UL | cULus | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 41,5 mm | |
| Wysokość obudowy | 49 mm | |
| Głębokość obudowy | 15 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Złącze metalowe, M12, 5 pinów, obracane o 90 ° | |
| Materiał | ||
| Obudowa | Rama: niklowana, odlew cynkowy ,, Boczniki: tworzywo PC wzmocnione włóknem szyba | |
| Twarz optyczna | tworzywo pane | |
| Masa | 60 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 9.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
