RAY10-AB4EBLA00 - 1096103

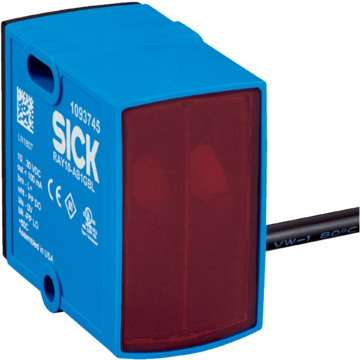

Fotoprzekaźnik refleksyjny SICK z IO-Link, typ Reflex Array, pole detekcji 25 mm, minimalny obiekt 5 mm, zasięg 0–1,5 m, wyjście Push-Pull, wtyk M12 1 m, czas reakcji 1–2,3 ms, IP67.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Fotoprzekaźniki, RAY10 Reflex Array, RAY10-AB4EBLA00, Minimalna wielkość obiektu: 5 mm, Wysokość pola detekcji: 25 mm, Maks. zasięg wykrywania: 0 m ... 1,5 m, Zasada działania: Fotoprzekaźnik refleksyjny, Szczegóły zasady działania: Z odstępem minimalnym od odbłyśnika (układ dwusoczewkowy), Reflex Array, Wyjście przełączające: Push-Pull: PNP/NPN, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza: Przewód z 4-biegunowym wtykiem M12, 1 m, Nadajnik światła: Nadajnik PinPoint, Rodzaj ustawiania: Potencjometr, IO-Link, Interfejs komunikacyjny: IO-Link
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik refleksyjny | |
| Szczegóły zasady działania | Z odstępem minimalnym od odbłyśnika (układ dwusoczewkowy), Reflex Array | |
| Wymiary (szer. x wys. x głęb.) | 21,5 mm x 36 mm x 37,7 mm | |
| Kształt korpusu (wyjście wiązki światła) | Prostopadłościenny | |
| Minimalna wielkość obiektu | 5 mm, Niezależna od pozycji detekcja w obrębie pasma światła | |
| Wysokość pola detekcji | 25 mm | |
| Maks. zasięg wykrywania | 0 m ... 1,5 m | |
| Odległość między fotoprzekaźnikiem a odbłyśnikiem | 0,3 m ... 1,5 m | |
| Rodzaj światła | Widzialne światło czerwone | |
| Nadajnik światła | Nadajnik PinPoint | |
| Rozmiar plamki świetlnej (odległość) | 37 mm x 12 mm (1 m) | |
| Długość fali | 635 nm | |
| Rodzaj ustawiania | Potencjometr, IO-Link | |
| Konfiguracja styku 2 | Wejście zewnętrzne (test), konfiguracja Teach-in, sygnał przełączający | |
| Zastosowania specjalne | Wykrywanie przezroczystych obiektów, Wykrywanie perforowanych obiektów, Wykrywanie nierównych i błyszczących obiektów, Wykrywanie obiektów o dużej tolerancji położenia, Wykrywanie płaskich obiektów | |
| Mechanika/elektryka | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | < 5 Vss | |
| Pobór prądu | 30 mA | |
| Wyjście przełączające | Push-Pull: PNP/NPN | |
| Wyjście QL1 / C | wyjście przełączające lub tryb IO-Link | |
| Funkcja wyjścia | Ustawienie fabryczne: styk 2 / biały (MF): styk normalnie zamknięty NPN (załączany przez światło), styk normalnie otwarty PNP (załączany przez ciemność), styk 4 / czarny (QL1 / C): styk normalnie otwarty NPN (załączany przez ciemność), styk normalnie zamknięty PNP (załączany przez światło), IO-Link | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Wybór rodzaju funkcji wyjścia | Przez IO-Link | |
| Napięcie sygnału PNP wysoki/niski | Ok. UV - 2,5 V / 0 V | |
| Napięcie sygnału NPN wysoki/niski | Ok. Uv / < 2,5 V | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Czas odpowiedzi | ≤ 0,5 ms | |
| Częstotliwość przełączania | 1.000 Hz | |
| Typ przyłącza | Przewód z 4-biegunowym wtykiem M12, 1 m | |
| Materiał przewodu | Tworzywo sztuczne, PVC | |
| Przekrój poprzeczny przewodu | 0,13 mm² | |
| Średnica przewodu | Ø 3,6 mm | |
| Układy zabezpieczające | A B C D |
|
| Klasa ochrony | III | |
| Masa | 130 g | |
| Materiał obudowy | Tworzywo sztuczne, ABS | |
| Materiał układu optycznego | Tworzywo sztuczne, PMMA | |
| Stopień ochrony | IP67 | |
| Temperatura otoczenia podczas pracy | –40 °C ... +60 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Nr pliku UL | NRKH.E189383 & NRKH7.E189383 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 634 lat(a) | |
| DCavg | 0 % | |
| TM (okres użytkowania) | 20 lat(a) | |
| Interfejs komunikacyjny | ||
| Interfejs komunikacyjny | IO-Link V1.1 | |
| Interfejs komunikacyjny – szczegóły | COM2 (38,4 kBaud) | |
| Czas cyklu | 2,3 ms | |
| Długość danych procesowych | 16 Bit | |
| Struktura danych procesowych | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Bit 2 ... 15 = puste |
|
| VendorID | 26 | |
| DeviceID HEX | 0x8001DD | |
| DeviceID DEC | 8389085 | |
| Smart Task | ||
| Oznaczenie Smart Task | Logika podstawowa | |
| Funkcja logiczna | Bezpośrednie I LUB Okno Histereza |
|
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) |
|
| Inwerter | Tak | |
| Częstotliwość przełączania | SIO Direct: 500 Hz SIO Logic: 500 Hz IOL: 217 Hz |
|
| Czas odpowiedzi | SIO Direct: 1 ms SIO Logic: 1 ms IOL: 2,3 ms |
|
| Powtarzalność | SIO Direct: 1 ms SIO Logic: 1 ms IOL: 2,3 ms |
|
| Sygnał przełączający | ||
| Sygnał przełączający QL1 | Wyjście przełączające | |
| Sygnał przełączający QL2 | Wyjście przełączające | |
| Diagnostyka | ||
| Status urządzenia | Tak | |
| Quality of teach | Tak | |
| Quality of run | Tak, Wskaźnik zanieczyszczenia | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270902 | |
| ECLASS 5.1.4 | 27270902 | |
| ECLASS 6.0 | 27270902 | |
| ECLASS 6.2 | 27270902 | |
| ECLASS 7.0 | 27270902 | |
| ECLASS 8.0 | 27270902 | |
| ECLASS 8.1 | 27270902 | |
| ECLASS 9.0 | 27270902 | |
| ECLASS 10.0 | 27270902 | |
| ECLASS 11.0 | 27270902 | |
| ECLASS 12.0 | 27270902 | |
| ETIM 5.0 | EC002717 | |
| ETIM 6.0 | EC002717 | |
| ETIM 7.0 | EC002717 | |
| ETIM 8.0 | EC002717 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 50.000 g | |
| Masa jednostkowa netto | 50 g | |
| Jednostka objętości | 525.625 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Stany Zjednoczone | |
| EAN | 4047084439674 | |
