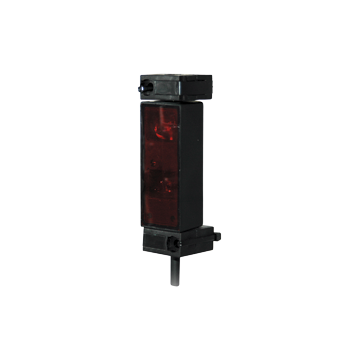

RL80-54/25/31/115 - 298086
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres REF-H88x25 0 ... 6 m REF-H88x50 0 ... 12 m, światło czerwone, zasilanie 12 ... 24 V AC/DC, przewód 2 m, 1 wyjście przekaźnikowe, światło-włącz, -30 ... 60 ° C, IP65
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Retroreflective sensor RL80-54/25/31/115
- Czujnik retrorefleksyjny z filtrem polaryzacyjnym i tłumieniem pierwszego planu do tłumienia obiektów odbijających światło
- Wyjście przekaźnikowe
| Opis produktu |
|---|
| czujnika refleksyjnego z filtrem polaryzacyjnym |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | REF-H88x25 0 ... 6 m REF-H88x50 0 ... 12 m |
|
| Odległość odbłyśnika | REF-H88x25 2,6 ... 10 m REF-H88x50 2,5 ... 15,5 m |
|
| Zakres wykrywania progu | REF-H88x25 10 m REF-H88x50 15,5 m |
|
| Cel referencyjny | REF-H88x25 |
|
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 640 nm | |
| Średnica plamki świetlnej | około 200 mm przy odległości 6 m | |
| Opening angle | 3 ° | |
| Limit światła otoczenia | EN 60947-5-2 10000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | LED żółty | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 12 ... 24 V AC / DC |
|
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | ≤ 50 mA | |
| Opóźnienie czasowe przed dostępnością | < 300 ms | |
| Wyjście | ||
| Rodzaj przełączania | light-on | |
| Wyjście sygnału | Przekaźnik, 1 alternator Przekaźnik wzbudzony: Wiązka światła nie jest przerywana | |
| Napięcie przełączania | max. 50 V AC ; 60 V DC | |
| Prąd przełączania | max. 1 A. | |
| Moc przełączania | max: 30 W ; 60 VA | |
| Czas odpowiedzi | Wiązka światła bez przeszkód na wiązkę światła przerwana: 10 ms Wiązka światła przerwana na wiązkę światła bez przeszkód: 80 ms |
|
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 60 ° C (-22 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP65 | |
| Podłączenie | 2-metrowy kabel PVC | |
| Materiał | ||
| Obudowa | Poliwęglan | |
| Twarz optyczna | PMMA | |
| Masa | około 155 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 9.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
