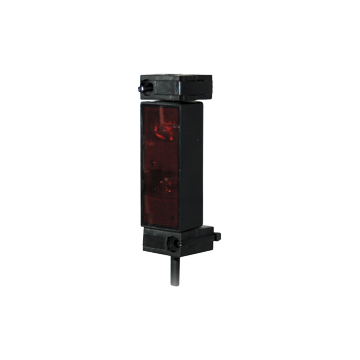

RL80-54/25/76B/103/115 SET2 - 303349
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres REF-H88x50 0 ... 12 m , światło czerwone, zasilanie 10 ... 30 VDC, przewód 2 m, 1 wyjście PNP, światło-włącz, -30 ... 60 ° C, IP65
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Retroreflective sensor RL80-54/25/76b/103/115 SET2
- Czujnik retrorefleksyjny z filtrem polaryzacyjnym i tłumieniem pierwszego planu do tłumienia obiektów odbijających światło
- Wersja PNP
- Wejście testowe
- Osiągalne wysokie zakresy wykrywania
- Dostarczany z odbłyśnikiem
| Opis produktu |
|---|
| czujnika refleksyjnego z filtrem polaryzacyjnym |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | REF-H88x50 0 ... 12 m |
|
| Odległość odbłyśnika | REF-H88x50 2,5 ... 15,5 m |
|
| Zakres wykrywania progu | REF-H88x50 15,5 m |
|
| Cel referencyjny | REF-H88x50 |
|
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 640 nm | |
| Średnica plamki świetlnej | około 200 mm przy odległości 6 m | |
| Opening angle | 3 ° | |
| Limit światła otoczenia | EN 60947-5-2 10000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | LED żółty | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V. | |
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | ≤ 10 mA | |
| Opóźnienie czasowe przed dostępnością | < 300 ms | |
| Wejście | ||
| Wejście testowe | dezaktywacja emitera przy 0 V i jeśli test pozostanie niepodłączony | |
| Wyjście | ||
| Rodzaj przełączania | light-on | |
| Wyjście sygnału | 1 PNP, zabezpieczone przed zwarciem, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ≤ 1,5 V. | |
| Czas odpowiedzi | Wiązka światła bez przeszkód na wiązkę światła przerwana: 10 ms Wiązka światła przerwana na wiązkę światła bez przeszkód: 80 ms |
|
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 60 ° C (-22 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP65 | |
| Podłączenie | 2-metrowy kabel PVC | |
| Materiał | ||
| Obudowa | Poliwęglan | |
| Twarz optyczna | PMMA | |
| Masa | około 155 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 9.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
