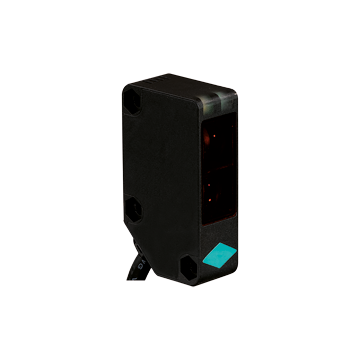

RLK31-54-B043/25/31/115B - 70125870
Czujnik refleksyjny firmy Pepperl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Retroreflective sensor RLK31-54-B043/25/31/115b
- Seria zoptymalizowanych pod kątem kosztów do standardowych zadań
- Duża konstrukcja z małą obudową
- Wyjście przekaźnikowe
- Version with relays Common terminal tied to +UB
| Opis produktu |
|---|
| Retroreflective sensor with polarization filter, plastic housing, 9 m detection range, red light, light on, DC version, relay contact output, no control elements, single-ended male cordset with right-angle V11 connector |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 9000 mm | |
| Odległość odbłyśnika | 20 ... 9000 mm | |
| Zakres wykrywania progu | 12 m | |
| Cel referencyjny | odbłyśnik C110-2 | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 630 nm | |
| Filtr polaryzacyjny | tak | |
| Średnica plamki świetlnej | około 200 mm przy odległości 6 m | |
| Opening angle | 3 ° | |
| Limit światła otoczenia | 50000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 790 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED: włączone | |
| Wskaźnik funkcji | Żółta dioda LED: 1. Dioda LED świeci się stale: sygnał > 2 x punkt przełączania (rezerwa funkcji) 2. Dioda LED miga: sygnał między 1 x punktem przełączania a 2 x punktem przełączania na 3. Dioda wyłączona: sygnał < punkt przełączania |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 12 ... 30 V DC | |
| Prąd zasilania bez obciążenia | ≤ 40 mA | |
| Pobór mocy | ≤ 2 VA | |
| Wyjście | ||
| Rodzaj przełączania | light-on | |
| Wyjście sygnału | przekaźnik, 1 NO | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 3 A | |
| Moc przełączania | DC: max. 150 W | |
| Częstotliwość przełączania | 20 Hz | |
| Czas odpowiedzi | ≤ 25 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 55 ° C (-13 ... 131 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 18 mm | |
| Wysokość obudowy | 62 mm | |
| Głębokość obudowy | 35 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Single-ended male cordset, right-angled, M12, 3-pin | |
| Materiał | ||
| Obudowa | Poliwęglan | |
| Twarz optyczna | PMMA | |
| Kabel | ||
| Długość | 3 m | |
| Masa | 225 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 9.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
