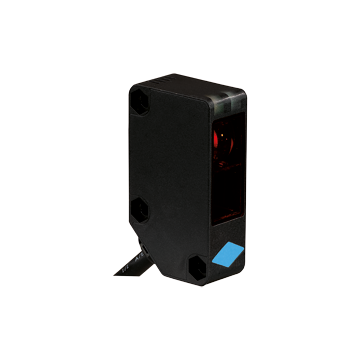

RLK31-6/31/115 - 183067
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres 14 m, światło czerwone, zasilanie 24 ... 240 V AC / 12 ... 240 V DC, przewód 2 m, 1 wyjście przekaźnikowe NC, ciemno-włącz, 20 Hz, -25 ... 55 ° C, IP67
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
427,00 zł
525,21 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika refleksyjnego RLK31-6/31/115
- Seria zoptymalizowanych pod kątem kosztów do standardowych zadań
- Duża konstrukcja z małą obudową
- Wersja na napięcia uniwersalne
- Wyjście przekaźnikowe
Opis produktu | ||
---|---|---|
Czujnik refleksyjny bez filtra polaryzacyjnego, obudowa z tworzywa sztucznego, zasięg wykrywania 14 m, światło czerwone, ciemne włączone, wersja AC / DC, wyjście stykowe przekaźnika, brak elementów sterujących, kabel stały |
Ogólne specyfikacje | ||
---|---|---|
Efektywny zasięg wykrywania | 14 m | |
Odległość odbłyśnika | 200 ... 14000 mm | |
Zakres wykrywania progu | 16,5 m | |
Cel referencyjny | Odbłyśnik H85-2 | |
Źródło światła | LED | |
Rodzaj światła | modulowane widzialne światło czerwone, 630 nm | |
Filtr polaryzacyjny | nie | |
Średnica plamki świetlnej | około 240 mm przy odległości 8 m | |
Kąt rozbieżności | 3 ° | |
Limit światła otoczenia | 50000 Lux | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF <sub> d </sub> | 790 a | |
Czas misji (T <sub> M </sub>) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Wskaźniki / środki operacyjne | ||
Wskaźnik działania | Zielona dioda LED: włączone | |
Wskaźnik funkcji | Żółta dioda LED: <br> 1. Dioda LED świeci się stale: sygnał > 2 x punkt przełączania (rezerwa funkcji) <br> 2. Dioda LED miga: sygnał między 1 x punktem przełączania a 2 x punktem przełączania na 3. Dioda wyłączona: sygnał < punkt przełączania | |
Specyfikacje elektryczne | ||
Napięcie robocze | 24 ... 240 V AC <br> 12 ... 240 V DC | |
Prąd zasilania bez obciążenia | ? 40 mA | |
Pobór energii | ? 2 VA | |
Wyjście | ||
Rodzaj przełączania | ciemno włączone | |
Wyjście sygnału | Przekaźnik, 1 alternator | |
Napięcie przełączania | max. 240 V AC | |
Prąd przełączania | max. 3 A | |
Moc przełączania | DC: maks. 150 W AC: maks. 750 VA | |
Częstotliwość przełączania | 20 Hz | |
Czas odpowiedzi | ? 25 ms | |
Dostosowanie | ||
Standard produktu | EN 60947-5-2 | |
Aprobaty i certyfikaty | ||
Zgodność EAC | TR CU 020/2011 <br>TR CU 004/2011 | |
Klasa ochrony | II, napięcie znamionowe ? 250 V AC ze stopniem zanieczyszczenia 1-2 zgodnie z IEC 60664-1 Izolacja podstawy obwodu wyjściowego obwodu wejściowego zgodnie z EN 50178, znamionowe napięcie izolacji 240 V AC | |
Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
Warunki otoczenia | ||
Temperatura otoczenia | -25 ... 55 ° C (-13 ... 131 ° F) | |
Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
Specyfikacja mechaniczna | ||
Szerokość obudowy | 18 mm | |
Wysokość obudowy | 62 mm | |
Głębokość obudowy | 35 mm | |
Stopień ochrony | IP67 | |
Podłączenie | 2 m stały kabel | |
Materiał | ||
Obudowa | Poliwęglan | |
Osłona optyki | PMMA | |
Masa | 154 g |
