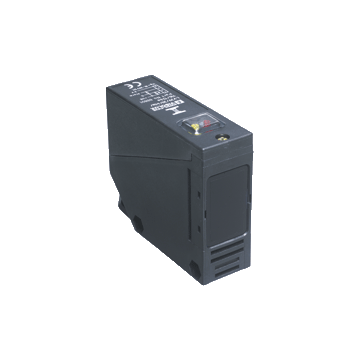

RLK39-54/31/40A/116 - 088822
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres 0 ... 5 m, czerwona dioda LED, zasilanie 12 ... 240 V DC / 24 ... 240 V AC, dławica PG9, 1 wyjście przekaźnikowe, jasno / ciemno-włącz, ? 25 Hz, -25 ... 55 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Retroreflective sensor RLK39-54/31/40a/116
- Odblask chroniony filtrem polaryzacyjnym
- Widoczne czerwone światło
- Light-on/dark-on, switchable
- Stopień ochrony IP67
| Opis produktu |
|---|
| Czujnik refleksyjny do standardowych zastosowań, filtr polaryzacyjny, zasięg wykrywania 7 m, światło czerwone, regulator czułości, światło / ciemność włączone, wyjście styku przekaźnikowego, przedział zaciskowy |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 5 m | |
| Odległość odbłyśnika | 0,1 ... 5 m | |
| Zakres wykrywania progu | 6 m | |
| Cel referencyjny | Odbłyśnik H50 | |
| Źródło światła | Czerwona dioda LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Filtr polaryzacyjny | tak | |
| Limit światła otoczenia | IEC / EN 60947-5-2 , 10000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 803 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | Żółta dioda LED: stan przełączania i czerwona dioda LED: sygnalizacja przed usterką | |
| Elementy sterujące | Regulator zasięgu wykrywania, przełącznik włączania / wyłączania oświetlenia | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 12 ... 240 V DC 24 ... 240 V AC (50 ... 60 Hz) |
|
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | ≤ 50 mA | |
| Klasa ochrony | II, napięcie znamionowe ≤ 250 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 Uwaga! Klasa ochrony 2 obowiązuje tylko wtedy, gdy przedział zaciskowy jest zamknięty. obwód wyjściowy ma podstawową izolację do obwodu sterującego zgodnego z IEC / EN 61140 |
|
| Pobór mocy | ≤ 3 VA | |
| Opóźnienie czasowe przed dostępnością | ≤ 300 ms | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno włączone | |
| Wyjście sygnału | 1 wyjście przekaźnikowe | |
| Napięcie przełączania | max. 240 V AC ; 150 V DC | |
| Prąd przełączania | max. 3 A | |
| Moc przełączania | DC: max. 90 W AC: max. 750 VA | |
| Częstotliwość przełączania | ≤ 25 Hz | |
| Czas odpowiedzi | ≤ 20 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
| Zatwierdzenia | CE | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 55 ° C (-13 ... 131 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 25 mm | |
| Wysokość obudowy | 64 mm | |
| Głębokość obudowy | 75 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | przedział zaciskowy PG9, ≤ 2,5 mm 2 | |
| Materiał | ||
| Obudowa | PBT | |
| Twarz optyczna | PMMA | |
| Masa | około 110 g | |
| Informacje ogólne | ||
| Zakres dostawy | Pomoc montażowa, Reflektor | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 9.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
