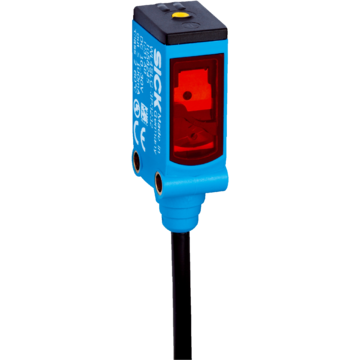

WL4SLGC-3P3052B01 - 1119068
Fotoprzekaźnik refleksyjny SICK z laserem klasy 1, autokolimacja, PNP, zasięg 0–3,5 m, IO-Link, Novodur, detekcja małych i przezroczystych obiektów, rozmiar plamki 0,4 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Fotoprzekaźniki, W4, WL4SLGC-3P3052B01, Maks. zasięg wykrywania: 0 m ... 3,5 m, Zasada działania: Fotoprzekaźnik refleksyjny, Szczegóły zasady działania: Bez odstępu minimalnego odbłyśnika (autokolimacja / optyka współosiowa), Wyjście przełączające: PNP, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza: Przewód z 4-biegunowym wtykiem M8, Nadajnik światła: Laser, Rodzaj światła: Widzialne światło czerwone, Klasa lasera: 1, Materiał obudowy: Novodur, Rodzaj ustawiania: IO-Link, Przycisk Teach-in, Interfejs komunikacyjny: IO-Link V1.1, Smart Sensor: Enhanced Sensing, Efficient Communication, Diagnostyka, Smart Task, Oznaczenie Smart Task: Logika podstawowa, Korpus: Prostopadłościenny
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik refleksyjny | |
| Szczegóły zasady działania | Bez odstępu minimalnego odbłyśnika (autokolimacja / optyka współosiowa) | |
| Maks. zasięg wykrywania | 0 m ... 3,5 m | |
| Zasięg wykrywania | 0 m ... 2,2 m | |
| Filtr polaryzacyjny | Tak | |
| Wiązka transmisyjna | ||
| Nadajnik światła | Laser | |
| Rodzaj światła | Widzialne światło czerwone | |
| Rozmiar plamki świetlnej (odległość) | Ø 0,4 mm (60 mm) | |
| Parametry lasera | ||
| Referencja normatywna | EN 60825-1:2014, IEC 60825-1:2014 / CDRH 21 CFR 1040.10 & 1040.11 | |
| Klasa lasera | 1 | |
| Długość fali | 650 nm | |
| Rodzaj ustawiania | IO-Link, Pojedynczy przycisk Teach-in | |
| Zastosowania specjalne | Wykrywanie przezroczystych obiektów, Wykrywanie małych obiektów | |
| Informacja o otworze (otworach) do mocowania | M3 | |
| Konfiguracja styku 2 | Wejście zewnętrzne, Wejście uczenia (Teach-in), Wejście czujnik wył., Wyjście detekcji, Wyjście logiki, Wyjście alarmu zabrudzenia urządzenia | |
| AutoAdapt | Tak | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 655 lat(a) (EN ISO 13849-1) | |
| Interfejs komunikacyjny | ||
| IO-Link | ||
| Prędkość przesyłania danych | COM2 (38,4 kBaud) | |
| Czas cyklu | 2,3 ms | |
| Długość danych procesowych | 16 Bit | |
| Struktura danych procesowych | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Bit 2 ... 15 = puste |
|
| VendorID | 26 | |
| DeviceID HEX | 0x800115 | |
| DeviceID DEC | 8388885 | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | < 5 Vss | |
| Pobór prądu | 30 mA | |
| Klasa ochrony | III | |
| Wyjście cyfrowe | ||
| Rodzaj | PNP |
|
| Tryb przełączania | Załączany na jasno/ciemno | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Czas odpowiedzi | ≤ 0,5 ms | |
| Dokładność powtarzalności (czas odpowiedzi) | 150 µs | |
| Częstotliwość przełączania | 1.000 Hz | |
| Funkcja wyjścia | Komplementarne | |
| Układy zabezpieczające | A B C |
|
| Czas odpowiedzi wyj. Q/ na pinie 2 | 300 µs ... 450 µs | |
| Częstotliwość przełączania wyj. Q/ na pinie 2 | 1.000 Hz | |
| Mechanika | ||
| Korpus | Prostopadłościenny | |
| Szczegóły budowy | Slim | |
| Wymiary (szer. x wys. x głęb.) | 12,2 mm x 41,8 mm x 17,3 mm | |
| Przyłącze | Przewód z 4-biegunowym wtykiem M8 | |
| Szczegóły przyłącza | ||
| Długość przewodu (L) | 150 mm | |
| Materiał | ||
| Obudowa | Tworzywo sztuczne, Novodur | |
| Szyba przednia | Tworzywo sztuczne, PMMA | |
| Masa | 100 g | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP66 IP67 |
|
| Temperatura otoczenia podczas pracy | –10 °C ... +50 °C | |
| Praca w rozszerzonym zakresie temperatury otoczenia | –30 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –30 °C ... +70 °C | |
| Nr pliku UL | NRKH.E181493 | |
| Certyfikat RoHS | Tak | |
| Smart Task | ||
| Oznaczenie Smart Task | Logika podstawowa | |
| Funkcja logiczna | Bezpośrednie I LUB OKNO Histereza |
|
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) |
|
| Inwerter | Tak | |
| Częstotliwość przełączania | SIO Direct: 1000 Hz SIO Logic: 1000 Hz IOL: 900 Hz |
|
| Czas odpowiedzi | SIO Direct: 300 µs ... 450 µs SIO Logic: 500 µs ... 600 µs IOL: 500 µs ... 900 µs |
|
| Powtarzalność | SIO Direct: 150 µs SIO Logic: 150 µs IOL: 400 µs |
|
| Sygnał przełączający | ||
| Sygnał przełączający QL1 | Wyjście przełączające | |
| Sygnał przełączający QL2 | Wyjście przełączające | |
| Diagnostyka | ||
| Status urządzenia | Tak | |
| Quality of teach | Tak | |
| Quality of run | Tak, Wskaźnik zanieczyszczenia | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat ECOLAB | Tak | |
| Certyfikat cULus | Tak | |
| IO-Link | Tak | |
| bezpieczeństwo lasera (IEC 60825-1) certyfikat | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270902 | |
| ECLASS 5.1.4 | 27270902 | |
| ECLASS 6.0 | 27270902 | |
| ECLASS 6.2 | 27270902 | |
| ECLASS 7.0 | 27270902 | |
| ECLASS 8.0 | 27270902 | |
| ECLASS 8.1 | 27270902 | |
| ECLASS 9.0 | 27270902 | |
| ECLASS 10.0 | 27270902 | |
| ECLASS 11.0 | 27270902 | |
| ECLASS 12.0 | 27270902 | |
| ETIM 5.0 | EC002717 | |
| ETIM 6.0 | EC002717 | |
| ETIM 7.0 | EC002717 | |
| ETIM 8.0 | EC002717 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 42.750 g | |
| Masa jednostkowa netto | 42.75 g | |
| Jednostka objętości | 326.533 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084493102 | |
