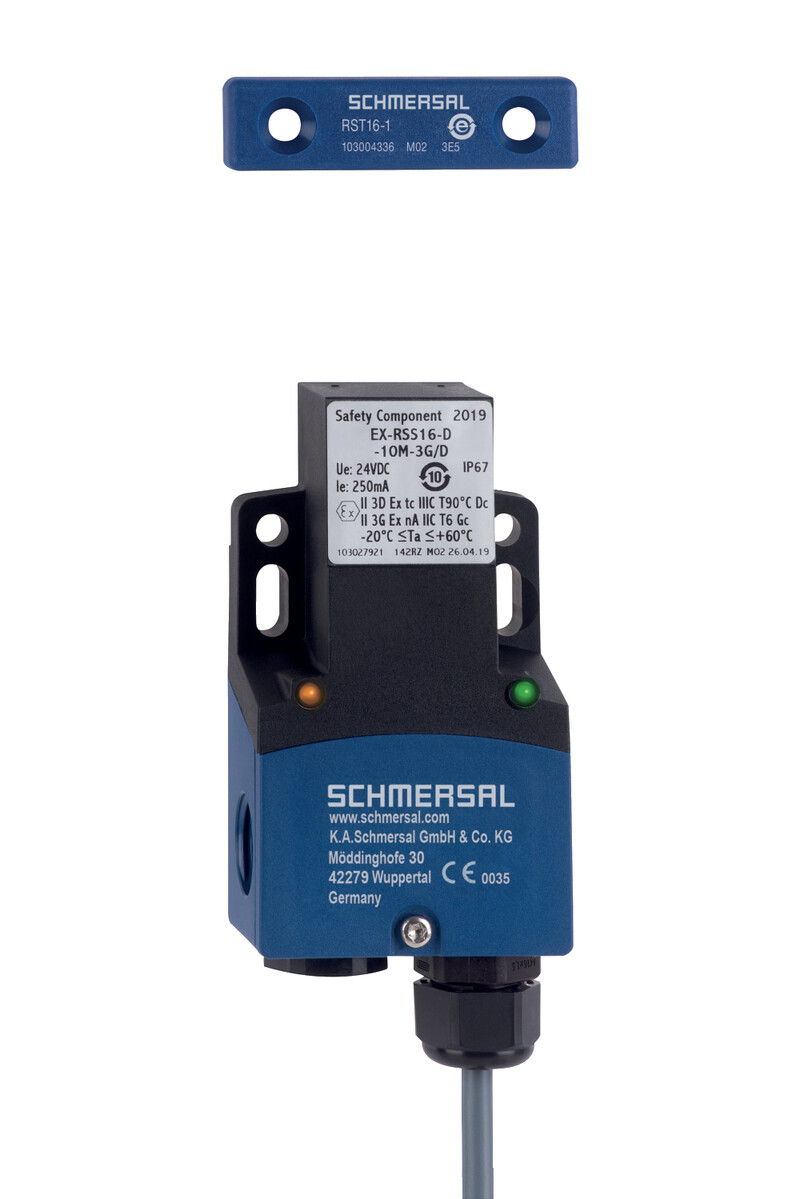

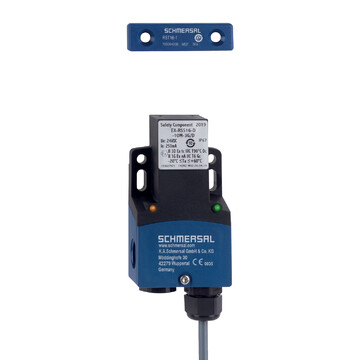

EX-RSS16-I2-D-10M-3G/D - 103034308
Bezpieczny czujnik RFID Schmersal, obudowa termoplastyczna 91x52x30 mm, Ex ATEX 2/22, przewód 10 m, 2 wyjścia, IP65/IP67, kodowanie indywidualne, 3 kierunki aktywacji, wyjście diagnostyczne.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry EX-RSS16-I2-D-10M-3G/D 103034308
- Ochrona przeciwwybuchowa dla stref ATEX 2 i 22
- Obudowa z tworzywa termoplastycznego
- Technologia RFID dla opartej na potrzebach uzytkownika ochrony przed manipulacjami
- 3 różne kierunki aktywacji
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | EX-RSS16-I2-D-10M-3G/D | |
| Numer artykułu (Numer katalogowy) | 103034308 | |
| EAN (European Article Number) | 4030661535258 | |
| eCl@ss number, version 12.0 | 27-27-46-01 | |
| eCl@ss number, version 11.0 | 27-27-24-03 | |
| Numer eCl@ss, wersja 9.0 | 27-27-24-03 | |
| ETIM number, version 7.0 | EC001829 | |
| ETIM number, version 6.0 | EC001829 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Ochrona przeciwwybuchowa | ||
| Ochrona przeciwwybuchowa: Przepisy | EN IEC 60079-0,EN 60079-7,EN 60079-31 | |
| Kategoria ochrony przeciwwybuchowej | 3G,3D | |
| Oznakowanie ochrony przeciwwybuchowej | <span class="symbol">D</span> II 3D Ex tc IIIC T90°C Dc X | |
| Deklaracja producenta, strefy | 2,22 | |
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-3 | |
| Informacje ogólne | Kodowanie indywidualne, wielokrotnie programowalne | |
| Poziom kodowania zgodny z EN ISO 14119 | Wysokie / duże | |
| Zasada działania | RFID | |
| Obudowa | Blok | |
| Warunki montażu (mechaniczne) | nie wpuszczany | |
| Topologia czujnika | Czujnik do łaczenia szeregowego | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Obszar aktywny | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Czas reakcji, maksimum | 100 ms | |
| Czas trwania zagrożenia, maksimum | 200 ms | |
| Ciężar brutto | 594 g | |
| Dane ogólne - właściwości | ||
| Wyjście diagnostyczne | Tak | |
| Detekcja zwarcia | Tak | |
| Wykrywanie zwarcia | Tak | |
| Łączenie szeregowe | Tak | |
| Funkcje bezpieczeństwa | Tak | |
| Kaskadowalny | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba diod LED | 2 | |
| Liczba bezpiecznych wyjść półprzewodnikowych z funkcją sygnalizacji | 1 | |
| Liczba bezpiecznych wyjść cyfrowych | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 61508 | |
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Wartość PFH | 6,30 x 10?11 /h | |
| Wartość PFD | 1,50 x 10?5 | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Płaszczyzny aktywujące | z przodu,z tyłu,z góry | |
| Obszar aktywny | boczne,przód,po stronie pokrywy | |
| Montaż | 2 x M5, Śruba z łbem walcowym | |
| Tightening torque of the fixing screws | 2 Nm | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Switch distance, typical | 15 mm | |
| Gwarantowana odległość przełączania „WŁ.” | 12 mm | |
| Odległość przełączania „WYŁ.” | 30 mm | |
| Histereza (Odległość wyłączania), maksimum | 2 mm | |
| Powtarzalność R | 0,5 mm | |
| Mechanical data - Connection technique | ||
| Note (length of the sensor chain) | Cable length and cross-section change the voltage drop dependiing on the output current | |
| Note (series-wiring) | Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD | |
| Długość przewodu | 10 m | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 91 mm | |
| Szerokość czujnika | 52 mm | |
| Wysokość czujnika | 30 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65,IP67 | |
| Ambient temperature | -25 ... +60 °C | |
| Storage and transport temperature | -25 ... +85 °C | |
| Wilgotność względna, maksimum | 93 % | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
| odporność na uderzenie | 30 g / 11 ms | |
| Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -15 % / +10 % | |
| Prąd roboczy, minimalne | 0,5 mA | |
| No-load supply current I0, typical | 100 mA | |
| Rated operating voltage | 24 VDC | |
| Prąd znamionowy | 2 100 mA | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 100 A | |
| Czas do gotowości, maksimum | 2 000 ms | |
| Częstotliwość wyłączania, minimalne | 1 Hz | |
| Utilisation category DC-12 | 24 VDC / 0,05 A | |
| Dane elektryczne - bezpieczne wejścia cyfrowe | ||
| Pobór prądu wejść bezpieczeństwa | 5 mA | |
| Electrical data - Safety digital outputs | ||
| Znamionowy prąd roboczy (wyjścia bezpieczeństwa) | 1 000 mA | |
| Prąd wyjściowy (bezpieczne wyjście), maksimum | 1 A | |
| Wyjście bezpieczne | p-type | |
| Spadek napięcia Ud, maksimum | 1 V | |
| Prąd szczątkowy | 0,5 mA | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 1 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,05 A | |
| Dane elektryczne - wyjście diagnostyczne | ||
| Znamionowy prąd roboczy (wyjście diagnostyczne) | 50 mA | |
| Wykonanie | typ p | |
| Spadek napięcia Ud, maksimum | 2 V | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,05 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,05 A | |
| Dane elektryczne - Kompatybilność elektromagnetyczna (EMC) | ||
| Promieniowanie zakłócające | IEC 61000-6-4 | |
| Wskaźnik stanu | ||
| Uwaga (Wskaźnik stanu LED) | Wielobarwna dioda LED: zielona, czerwona,Żółta dioda LED: stan urządzenia,Zielona dioda LED: napięcie zasilające,Czerwona dioda LED: Błąd | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | RST16-1 | |
| Zalecenie dot. urządzenia bezpieczeństwa | PROTECT PSC1,SRB-E-301ST,SRB-E-201LC,SRB200EXi,SRB101EXi | |
