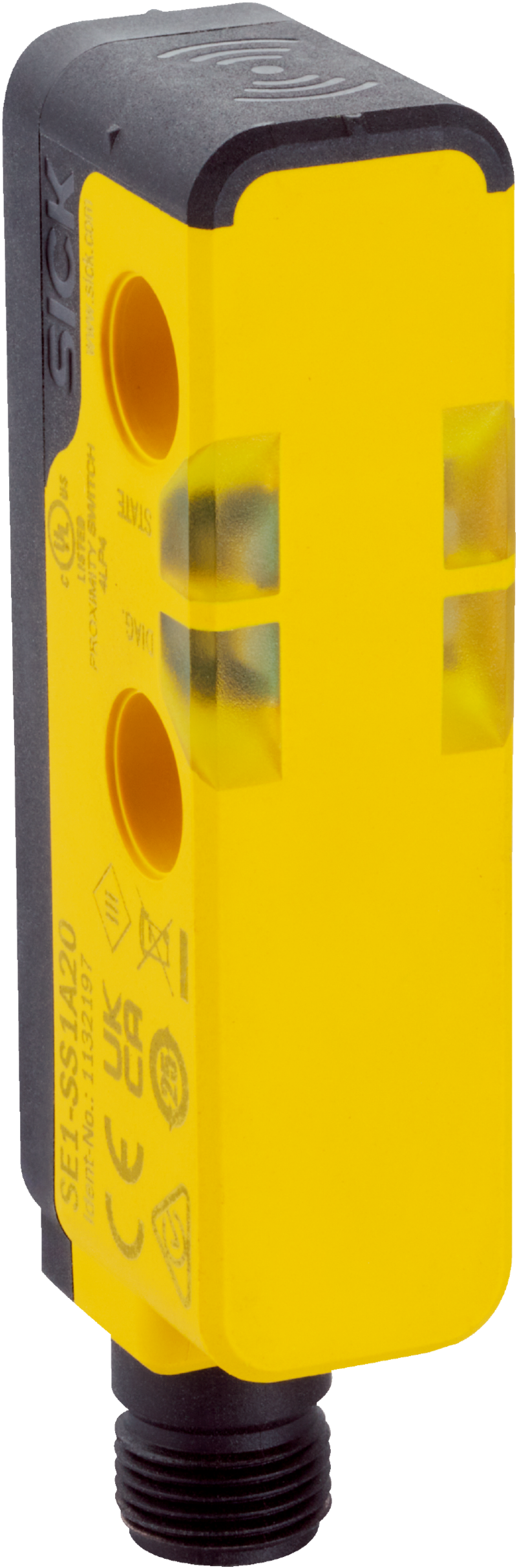

SE1-ST1A20 - 1132196
RFID wyłącznik bezpieczeństwa SICK z IO-Link Safety, odległość zadziałania 10 mm, aktywacja powierzchnia górna, IP67/IPX9K, kodowanie wysoki/średni/niski, kategoria 4, zasilanie 24 V DC, temperatura -10°C do +70°C.
Parametry produktu
Opisy produktu
Wyłącznik bezpieczeństwa, safeIDS, SE1-ST1A20, IO-Link Safety: IO-Link Safety V1.1.4, Aktywna powierzchnia czujnika: Strona górna, Odległość zadziałania pewnego Sao: 10 mm, Typ przyłącza – szczegóły: Wtyczka M12, 4-pinowa, kodowanie A, Wskazówka: Aktywator należy zamówić oddzielnie. Szczegóły – patrz “Akcesoria”., Ponieważ nie jest potrzebna konfiguracja parametrów, w odniesieniu do tego produktu nie ma „dedykowanego narzędzia”.
| Cechy | ||
|---|---|---|
| Część systemowa | czujnik | |
| Typ czujnika | RFID | |
| Odległość zadziałania pewnego Sao | 10 mm (–10 °C ... +70 °C) | |
| Odległość zwolnienia pewnego Sar | 35 mm | |
| Aktywne powierzchnie czujników | 3 | |
| Aktywna powierzchnia czujnika | Strona górna | |
| Częstotliwość aktywacji | ≤ 0,5 Hz | |
| Charakterystyka bezpieczeństwa technicznego | ||
| Poziom nienaruszalności bezpieczeństwa | SIL 3 (IEC 61508) | |
| Kategoria | Kategoria 4 (EN ISO 13849) | |
| Poziom zapewnienia bezpieczeństwa | PL e (EN ISO 13849) | |
| PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 0,301 x 10-9 0,418 x 10-9 | |
| TM (okres użytkowania) | 20 lat(a) (EN ISO 13849) | |
| Rodzaj konstrukcji | Rodzaj konstrukcji 4 (EN ISO 14119) | |
| Poziom kodowania aktywatora | Wysoki poziom kodowania (EN ISO 14119) Średni poziom kodowania (EN ISO 14119) Niski poziom kodowania (EN ISO 14119) | |
| Bezpieczny stan w przypadku usterki | Wskazanie błędu za pomocą SPDUin | |
| Interfejsy | ||
| Typ przyłącza | ||
| Długość przewodu podłączeniowego | ≤ 20 m | |
| IO-Link Safety | ||
| Prędkość przesyłania danych | 38,4 kilobodów (COM2) | |
| Długość danych procesowych | FS-PDin: 8 bajtów; FS-PDout: – | |
| Funkcja | Dane procesu, Diagnostyka | |
| Feature Level | a (brak obsługi OSSDe) | |
| WCDT | ≤ 100 ms | |
| OFDT | ≤ 100 ms | |
| Wskaźniki | ||
| Wskaźnik diagnostyki | Tak | |
| Wskaźnik “Stan” | Tak | |
| Instalacja elektryczna | ||
| Klasa ochrony | III (IEC 61140) | |
| Stopień zanieczyszczenia | 3 (EN 60947-1) | |
| Kategoria użytkowa | DC-12 (IEC 60947-5-1) | |
| Znamionowe napięcie izolacji Ui | 32 V DC | |
| Napięcie zasilające Uv | 24 V DC (18 V DC ... 30 V DC) | |
| Pobór prądu | 35 mA | |
| Rodzaj wyjścia | IO-Link Safety | |
| Czas odpowiedzi | ≤ 100 ms | |
| Czas aktywacji | ≤ 100 ms | |
| Czas ryzyka | ≤ 100 ms | |
| Czas do załączenia | 5 s | |
| Mechanika | ||
| Wymiary (szer. x wys. x głęb.) | 84 mm x 18 mm x 26 mm | |
| Masa | 44 g | |
| Materiał obudowy | VISTAL® | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP67, IPX9K (EN 60529, ISO 20653) | |
| Temperatura otoczenia pracy | –10 °C ... +70 °C | |
| Temperatura składowania | –25 °C ... +70 °C | |
| Odporność na drgania | 10 Hz ... 55 Hz, 1 mm (IEC 60068-2-6) | |
| Odporność na wstrząsy | 30 g, 11 ms (IEC 60068-2-27) | |
| EMC | EN IEC 61000-6-2 EN IEC 61000-6-7 EN IEC 62131-9 EN IEC 61139-2 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat UK-Type-Examination | Tak | |
| Certyfikat cULus | Tak | |
| certyfikat TÜV | Tak | |
| certyfikat TÜV załącznik | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27272403 | |
| ECLASS 5.1.4 | 27272403 | |
| ECLASS 6.0 | 27272403 | |
| ECLASS 6.2 | 27272403 | |
| ECLASS 7.0 | 27272403 | |
| ECLASS 8.0 | 27272403 | |
| ECLASS 8.1 | 27272403 | |
| ECLASS 9.0 | 27272403 | |
| ECLASS 10.0 | 27272403 | |
| ECLASS 11.0 | 27272403 | |
| ECLASS 12.0 | 27274601 | |
| ETIM 5.0 | EC001829 | |
| ETIM 6.0 | EC001829 | |
| ETIM 7.0 | EC001829 | |
| ETIM 8.0 | EC001829 | |
| UNSPSC 16.0901 | 39122205 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 63.000 g | |
| Masa jednostkowa netto | 63 g | |
| Jednostka objętości | 24 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084554216 | |
