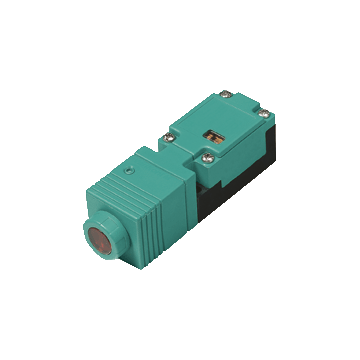

OJ500-M1K-E23 - 018937

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Najważniejsze parametry wzmacniacza do światłowodów OJ500-M1K-E23

  • Programowalna funkcja wyjścia jasno / ciemno-włącz
  • Regulowana głowica czujnika


Opis produktu
Czujnik światłowodowy do światłowodów szklanych
Ogólne specyfikacje
Zakres czujnika do 100 mm <br> (LMR 18-3,2-1,0-K4)
Zasięg wykrywania do 600 mm <br> (LME 18-2,3-0,5-K3)
Źródło światła LED
Rodzaj światła modulowane światło podczerwone
Limit światła otoczenia 40000 Lux
Wpływ temperatury ? 0,5 mm / K
Wskaźniki / środki operacyjne
Wskaźnik działania LED zielony
Wskaźnik funkcji Żółta dioda LED: stan przełączania <br> Czerwona dioda LED: kontrola stabilności (miga)
Elementy sterujące przełącznik programowania: przełącznik przełączania jasnego / ciemnego <br> wybór częstotliwości pracy <br> wybór częstotliwości przełączania <br> rozszerzenie impulsu <br> kontrola stabilności dynamiczna / statyczna
Elementy sterujące Regulator zasięgu wykrywania
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć 10%
Prąd zasilania bez obciążenia ? 35 mA
Wyjście
Wyjście wskazania przed usterką 1 PNP, aktywny, gdy brak kontroli stabilności
Rodzaj przełączania jasno / ciemno włączone
Wyjście sygnału 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor
Napięcie przełączania max. 30 V DC
Prąd przełączania ? 200 mA
Częstotliwość przełączania ? 1,5 kHz / 200 Hz przełączalne
Czas odpowiedzi ? 0,3 ms przy 1,5 kHz ? 2,5 ms przy 200 Hz
Funkcja timera rozszerzenie impulsu 20 ms, przełączalne
Dostosowanie
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Zatwierdzenia CE
Warunki otoczenia
Temperatura otoczenia -25 ... 70 ° C (-13 ... 158 ° F)
Temperatura przechowywania -40 ... 80 ° C (-40 ... 176 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 30 mm
Wysokość obudowy 30 mm
Głębokość obudowy 102 mm
Stopień ochrony IP67
Podłączenie Przedział zaciskowy M16, przekrój rdzenia ? 2,5 mm <sup> 2 </sup>
Materiał
Obudowa PBT
Osłona optyki Odporna na zarysowania szyba mineralna
Masa 100 gramów
