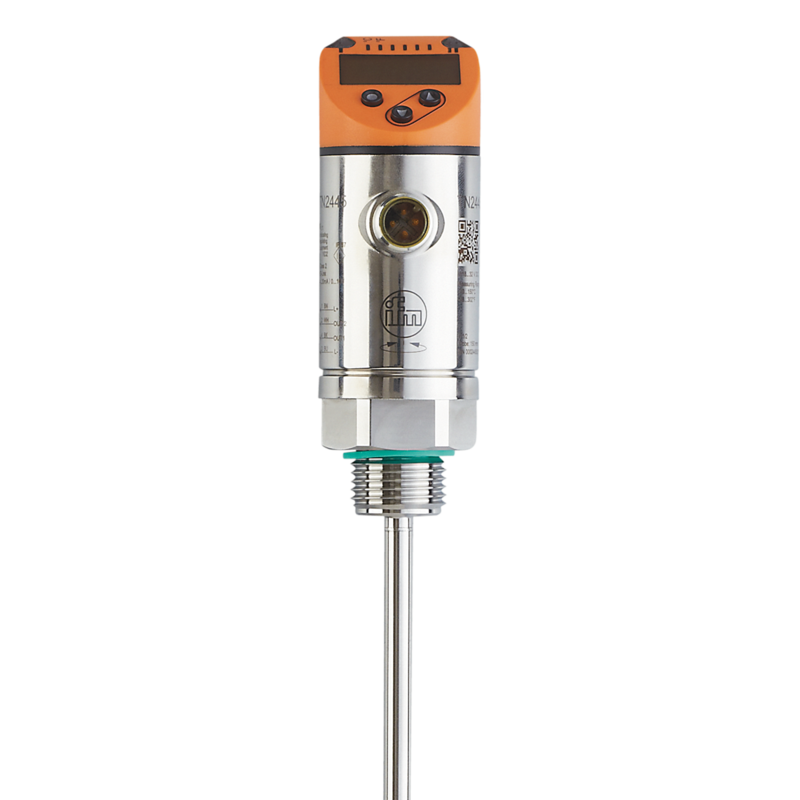

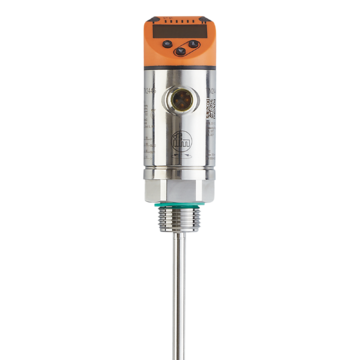

TN2445 - TN-150KLBM12-MFRKG/US/ /V
Czujnik temperatury z wyświetlaczem, PNP/NPN, IO-Link, G 1/2, 1 x Pt 1000
Produkt na zamówienie
Wysyłka:
2 tygodnie
363,90 €
447,60 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Bardzo duży zakres oceny temperatury
- Z wyjściem przełączającym, sygnałem analogowym i IO-Link
- Intuicyjna i wygodna obsługa 3 przyciskami
- Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
- Wyraźnie widoczne diody LED wskazujące stan przełączenia
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Zakres pomiarowy | ||
| -50...150 °C | -58...302 °F | |
| Przyłącze procesowe | połączenie gwintowane G 1/2 | |
| Długość instalacyjna EL [mm] | 150 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Element pomiarowy | 1 x Pt 1000; (zgodnie z DIN EN 60751, klasa A) | |
| Media | ciecze i gazy | |
| Wytrzymałość na ciśnienie [bar] | 250 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...32 DC; (supply class 2 zgodnie z cULus) | |
| Pobór prądu [mA] | < 50 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 1 | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne) | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250 | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | 500 | |
| Analogowe wyjście napięciowe [V] | 0...10 | |
| Min. rezystancja obciążenia [Ω] | 2000 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy | ||
| -50...150 °C | -58...302 °F | |
| Ustawienia fabryczne | -50...150 °C | |
| Punkt przełączania SP | ||
| -49,8...150 °C | -57,6...302 °F | |
| Punkt resetu rP | ||
| -50...149,8 °C | -58...301,6 °F | |
| Wyjście analogowe / dolna wartość | ||
| -50...145 °C | -58...293 °F | |
| Wyjście analogowe / górna wartość | ||
| -45...150 °C | -49...302 °F | |
| W krokach co | ||
| 0,1 °C | 0,1 °F | |
| Zakres pomiaru / nastaw - Rozdzielczość | ||
| Rozdzielczość wyjścia przełącznika [K] | 0,1 | |
| Rozdzielczość wyjścia analogowego [K] | wyjście prądowe: MS / 4096; Wyjście napięciowe: MS / 3561 | |
| Rozdzielczość wyświetlacza [K] | 0,1 | |
| Dokładność / odchylenie | ||
| Dokładność punktu przełączania [K] | ± 0,3 + (± 0,1 % MS) | |
| Dokładność wyjścia analogowego [K] | ± 0,3 + (± 0,1 % MS) | |
| Dokładność wyświetlacza [K] | ± 0,3 + (± 0,1 % MS) | |
| Współczynnik temperaturowy [% na zakres 10 K] | 0,1; (W przypadku odchyłki od warunków odniesienia 25 ± 5 °C) | |
| Czasy reakcji | ||
| Odpowiedź dynamiczna T05 / T09 [s] | 1 / 3; (zgodnie z DIN EN 60751) | |
| Software / programowanie | ||
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; opóźnienie włączenia / wyłączenia; Tłumienie; Jednostka wyświetlana; wyjście prądowe / napięciowe | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 207 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | K015 | |
| Dane mechaniczne | ||
| Waga [g] | 311 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); O-ring: FKM | |
| Moment dokręcający [Nm] | 45 | |
| Przyłącze procesowe | połączenie gwintowane G 1/2 | |
| Długość instalacyjna EL [mm] | 150 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 2 x LED, kolor zielony | |
| Stan wyjścia | 2 x LED, kolor żółty | |
| Wartość mierzona | wyświetlacz alfanumeryczny, czerwony / zielony 4-cyfrowy | |
| Uwagi | ||
| Uwagi | MS = ustawiony zakres pomiaru Dokładność w odniesieniu do przepływającej wody. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
