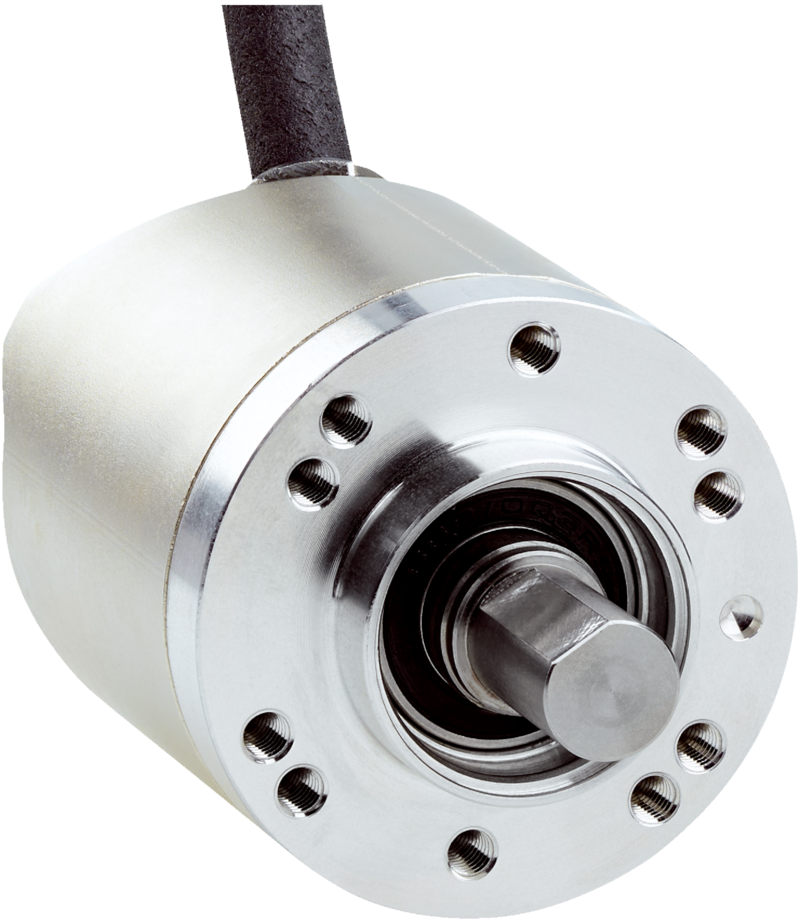

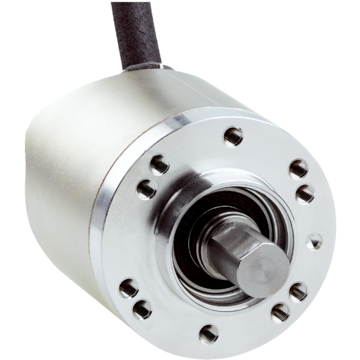

AHS36A-S3QK016384 - 1101567
Enkoder absolutny SICK, jednoobrotowy, IO-Link V1.1, rozdzielczość 16?384 kroki/obrót, wałek 6 mm, przewód 1,5 m, Smart Sensor i diagnostyka, zasilanie 18–30 V.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Enkoder absolutny, AHS/AHM36, AHS36A-S3QK016384, Wersja jednoobrotowa lub wieloobrotowa: Jednoobrotowy, Liczba kroków na obrót: 16.384 (14 bit), Wykonanie mechaniczne: Wałek mocowanie czołowe 6 mm x 12 mm, Interfejs komunikacyjny: IO-Link, IO-Link V1.1, programowalny, Typ przyłącza: Przewód, 4 żyły, uniwersalny, 1,5 m, Interfejs do programowania: Za pomocą narzędzia inżynieryjnego PLC, za pomocą SOPAS, Smart Sensor: Efficient Communication, Enhanced Sensing, Diagnostyka
| Charakterystyka bezpieczeństwa technicznego | ||
|---|---|---|
| MTTFD (średni czas do niebezpiecznej awarii) | 240 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Liczba kroków na obrót (rozdzielczość maks.) | 16.384 (14 bit) | |
| Wartości graniczne błędów G | 0,35° (przy 20°C) | |
| Odchylenie standardowe powtórzenia σr | 0,2° (przy 20°C) | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Interfejs komunikacyjny – szczegóły | IO-Link V1.1 / COM3 (230,4 kBaud) | |
| Czas inicjalizacji | 2 s | |
| Czas cyklu | ≤ 3,2 ms | |
| Smart Sensor | Efficient Communication, Enhanced Sensing, Diagnostyka | |
| Dane procesu | Pozycja, Prędkość, krzywki elektroniczne, Wartości graniczne, pozycja liniowa, prędkość liniowa, błędy i ostrzeżenia, sygnały przełączania na styku 2 | |
| Dane parametryczne | Liczba kroków na obrót PRESET Kierunek zliczania Częstotliwość próbkowania dla obliczenia prędkości Jednostka dla wyjścia wartości prędkości Krzywki elektroniczne (2 kanały x 8 krzywek) Wartości graniczne Liniowa długość pomiaru na 360° Konfiguracja – styk 2 |
|
| Dostępne dane diagnostyczne | Temperatura minimalna i maksymalna Prędkość maksymalna Licznik włączeń zasilania Licznik roboczogodzin zasilanie/ruch Licznik zmian kierunku / liczba ruchów w prawo / liczba ruchów w lewo Napięcie robocze minimalne i maksymalne Pokonana odległość |
|
| Informacje o stanie | Przy użyciu diody LED sygnalizującej stan | |
| Wejście przełączające/Wyjście przełączające | Tak | |
| Częstotliwość wejściowa – styk 2 | ≤ 100 Hz | |
| Częstotliwość wyjściowa styku 2 | ≤ 100 Hz | |
| Instalacja elektryczna | ||
| Typ przyłącza | Przewód, 4 żyły, uniwersalny, 1,5 m | |
| Napięcie zasilające | 18 ... 30 V | |
| Pobór mocy | ≤ 1,5 W | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Mechanika | ||
| Wykonanie mechaniczne | Wałek, mocowanie czołowe | |
| Średnica wałka lub otworu | 6 mm | |
| Długość wału | 12 mm | |
| Masa | 0,12 kg | |
| Materiał, wał | Stal nierdzewna | |
| Materiał, kołnierz | Aluminium | |
| Materiał, obudowa | Cynk | |
| Moment rozruchowy | < 1 Ncm (+20 °C) | |
| Moment obrotowy roboczy | < 1 Ncm (+20 °C) | |
| Dopuszczalne obciążenie wałka | 40 N (promieniowe) 20 N (osiowe) |
|
| Prędkość obrotowa pracy | ≤ 6.000 min⁻¹ | |
| Moment bezwładności wirnika | 2,5 gcm² | |
| Żywotność łożysk | 3,6 x 10^8 obrotów | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Dane dotyczące otoczenia | ||
| EMC | Wg EN 61000-6-2, EN 61000-6-3 i EN 61131-9 | |
| Stopień ochrony | IP66 (IEC 60529) IP67 (IEC 60529) |
|
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) | |
| Zakres temperatury roboczej | –40 °C ... +85 °C | |
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania | |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-27) | |
| Odporność na drgania | 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| IO-Link | Tak | |
| certyfikat cTUVus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270502 | |
| ECLASS 5.1.4 | 27270502 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270502 | |
| ECLASS 8.0 | 27270502 | |
| ECLASS 8.1 | 27270502 | |
| ECLASS 9.0 | 27270502 | |
| ECLASS 10.0 | 27270502 | |
| ECLASS 11.0 | 27270502 | |
| ECLASS 12.0 | 27270502 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.315 kg | |
| Masa jednostkowa netto | 0.315 kg | |
| Jednostka objętości | 2187 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084535222 | |
