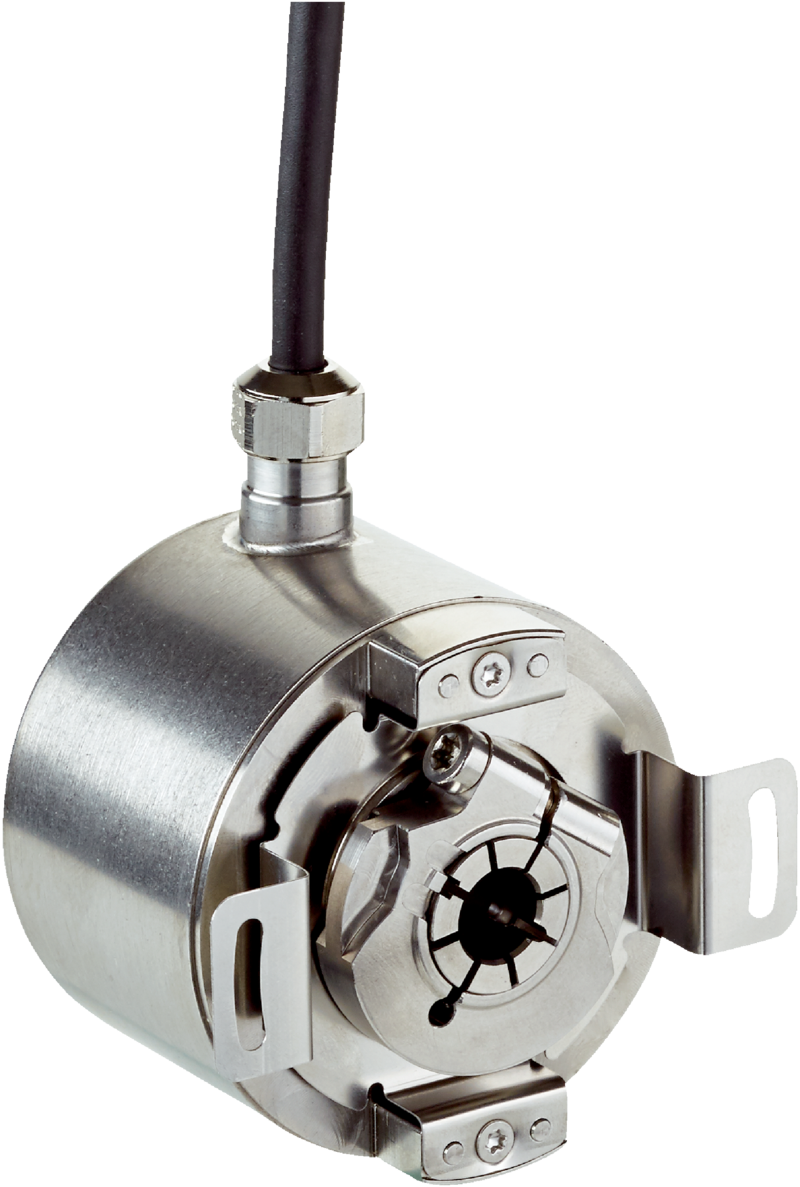

AFS60I-BDPK262144 - 1137904
Enkoder absolutny SICK, jednoobrotowy, 262 144 kroków na obrót, otwór nieprzelotowy 10 mm, SSI, programowalny, stal nierdzewna V2A, IP67, przewód 1,5 m, napięcie 4,5...32 V.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Enkoder absolutny, AFS/AFM60 SSI, AFS60I-BDPK262144, Wersja jednoobrotowa lub wieloobrotowa: Jednoobrotowy, Liczba kroków na obrót: 262.144 (18 bit), Wykonanie mechaniczne: Otwór nieprzelotowy 10 mm, Interfejs komunikacyjny: SSI, programowalny, Typ przyłącza: Przewód, 8 żył, uniwersalny, 1,5 m, Interfejs do programowania: Za pomocą ręcznego narzędzia do programowania, Materiał enkodera / stopień ochrony: Stal nierdzewna V2A / IP67
| Charakterystyka bezpieczeństwa technicznego | ||
|---|---|---|
| MTTFD (średni czas do niebezpiecznej awarii) | 250 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Liczba kroków na obrót (rozdzielczość maks.) | 262.144 (18 bit) | |
| Odchyłka kroku pomiarowego | ± 0,002° Liczba impulsów > 10 000 | |
| Wartości graniczne błędów G | 0,03° | |
| Odchylenie standardowe powtórzenia σr | 0,002° | |
| Interfejsy | ||
| Interfejs komunikacyjny | SSI | |
| Czas inicjalizacji | 50 ms | |
| Czas generowania pozycji | < 1 µs | |
| Typ kodu | Gray | |
| Parametryzacja przebiegu kodu | CW/CCW (V/R̅) | |
| Sygnały interfejsowe | Clock +, Clock -, Data +, Data - | |
| Częstotliwość taktowania | 2 MHz | |
| Ustawianie (regulacja elektroniczna) | H aktywny (L = 0 - 3 V, H = 4,0 - Us V) | |
| Zgodnie z kierunkiem/przeciwnie do kierunku ruchu wskazówek zegara (kolejność kroków w kierunku obrotów) | L aktywny (L = 0 - 1,5 V, H = 2,0 - Us V) | |
| Instalacja elektryczna | ||
| Typ przyłącza | Przewód, 8 żył, uniwersalny, 1,5 m | |
| Napięcie zasilające | 4,5 ... 32 V DC | |
| Pobór mocy | ≤ 0,5 W (bez obciążenia) | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Mechanika | ||
| Wykonanie mechaniczne | Otwór nieprzelotowy | |
| Średnica wałka lub otworu | 10 mm | |
| Masa | 0,5 kg | |
| Materiał, wał | Stal nierdzewna V2A | |
| Materiał, kołnierz | Stal nierdzewna V2A | |
| Materiał, obudowa | Stal nierdzewna V2A | |
| Moment rozruchowy | 1 Ncm (+20 °C) | |
| Moment obrotowy roboczy | 0,5 Ncm (+20 °C) | |
| Dopuszczalny statyczny przesuw wałka | ± 0,3 mm (promieniowe) ± 0,5 mm (osiowe) |
|
| Dopuszczalny dynamiczny przesuw wałka | ± 0,1 mm (promieniowe) ± 0,1 mm (osiowe) |
|
| Prędkość obrotowa pracy | 6.000 min⁻¹ | |
| Moment bezwładności wirnika | 40 gcm² | |
| Żywotność łożysk | 3,0 x 10^9 obrotów | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Dane dotyczące otoczenia | ||
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 | |
| Stopień ochrony | IP67, po stronie wałka (IEC 60529) IP67, od strony obudowy, wyprowadzenie przewodu (IEC 60529) |
|
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) | |
| Zakres temperatury roboczej | –40 °C ... +100 °C –30 °C ... +100 °C |
|
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania | |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-27) | |
| Odporność na drgania | 10 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270502 | |
| ECLASS 5.1.4 | 27270502 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270502 | |
| ECLASS 8.0 | 27270502 | |
| ECLASS 8.1 | 27270502 | |
| ECLASS 9.0 | 27270502 | |
| ECLASS 10.0 | 27270502 | |
| ECLASS 11.0 | 27270502 | |
| ECLASS 12.0 | 27270502 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.678 kg | |
| Masa jednostkowa netto | 0.678 kg | |
| Jednostka objętości | 5994 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084529085 | |
