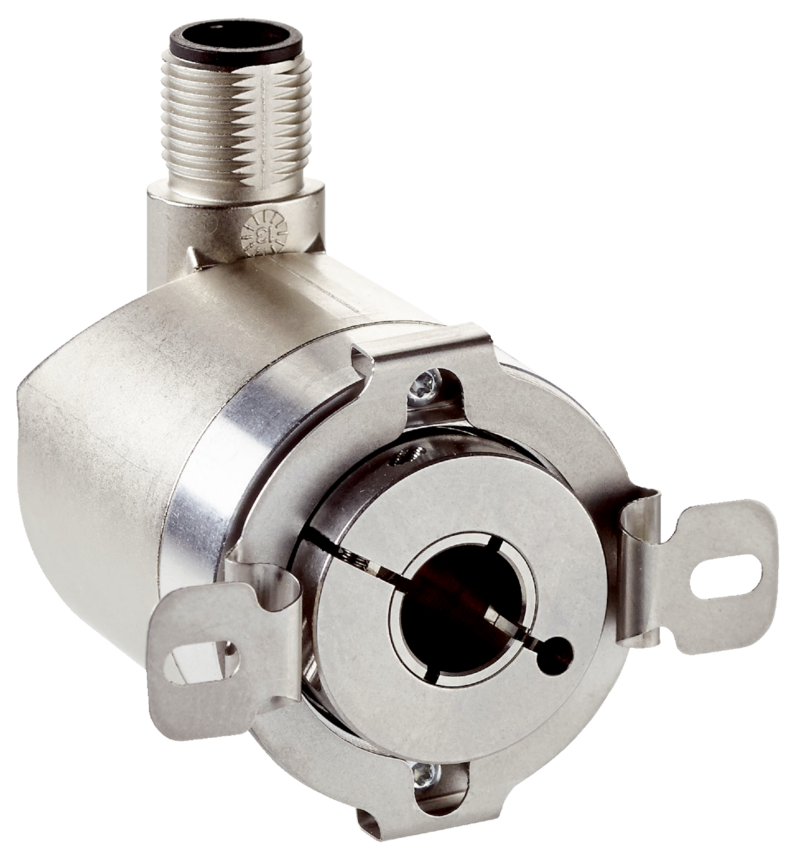

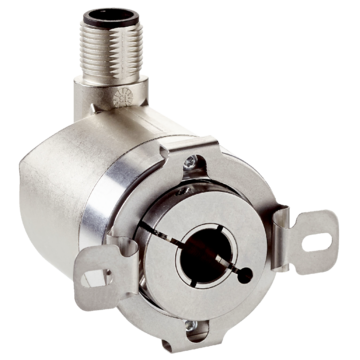

AHS36B-BDCC004096 - 1069385
Enkoder absolutny SICK, jednoobrotowy, CANopen programowalny, rozdzielczość 4096 kroki/obrót, otwór 10 mm, IP65, wtyk M12, zasilanie 10–30 V.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Enkoder absolutny, AHS/AHM36, AHS36B-BDCC004096, Wersja jednoobrotowa lub wieloobrotowa: Jednoobrotowy, Liczba kroków na obrót: 4.096 (12 bit), Wykonanie mechaniczne: Otwór nieprzelotowy 10 mm, Interfejs komunikacyjny: CANopen, programowalny, Typ przyłącza: Wtyk, M12, 5 pinów, uniwersalny, Interfejs do programowania: Za pomocą narzędzia inżynieryjnego PLC, za pomocą ręcznego narzędzia do programowania
| Charakterystyka bezpieczeństwa technicznego | ||
|---|---|---|
| MTTFD (średni czas do niebezpiecznej awarii) | 270 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Liczba kroków na obrót (rozdzielczość maks.) | 4.096 (12 bit) | |
| Wartości graniczne błędów G | 0,35° (przy 20°C) | |
| Odchylenie standardowe powtórzenia σr | 0,25° (przy 20°C) | |
| Interfejsy | ||
| Interfejs komunikacyjny | CANopen | |
| Protokół danych | CANopen CiA DS-301 V4.02, CiA DSP-305 LSS, Encoder Profile: - CIA DS-406, V3.2. - Class C2 | |
| Ustawienie adresu | 0 ... 127, default: 5 | |
| Prędkość przesyłania danych (w bit/s) | 20 kbit/s ... 1.000 kbit/s, domyślnie: 125 kbit/s | |
| Czas inicjalizacji | 2 s | |
| Dane procesu | Pozycja, Prędkość, Temperatura | |
| Dane parametryczne | Liczba kroków na obrót PRESET Kierunek zliczania Częstotliwość próbkowania dla obliczenia prędkości Jednostka dla wyjścia wartości prędkości |
|
| Informacje o stanie | Stan CANopen za pośrednictwem diod LED stanu | |
| Zakończenie magistrali | Za pośrednictwem terminatora | |
| Instalacja elektryczna | ||
| Typ przyłącza | Wtyk, M12, 5 pinów, uniwersalny | |
| Napięcie zasilające | 10 ... 30 V | |
| Pobór mocy | ≤ 1,5 W (bez obciążenia) | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Mechanika | ||
| Wykonanie mechaniczne | Otwór nieprzelotowy | |
| Średnica wałka lub otworu | 10 mm | |
| Masa | 0,12 kg | |
| Materiał, wał | Stal nierdzewna | |
| Materiał, kołnierz | Aluminium | |
| Materiał, obudowa | Cynk | |
| Moment rozruchowy | 0,5 Ncm (+20 °C) | |
| Moment obrotowy roboczy | < 0,5 Ncm (+20 °C) | |
| Dopuszczalny statyczny przesuw wałka | ± 0,3 mm, ± 0,3 mm (promieniowe, osiowe) | |
| Dopuszczalny dynamiczny przesuw wałka | ± 0,1 mm (promieniowe) ± 0,1 mm (osiowe) |
|
| Prędkość obrotowa pracy | ≤ 9.000 min⁻¹ | |
| Moment bezwładności wirnika | 15 gcm² | |
| Żywotność łożysk | 2,0 x 10^9 obrotów | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Dane dotyczące otoczenia | ||
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 | |
| Stopień ochrony | IP65 (IEC 60529) | |
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) | |
| Zakres temperatury roboczej | –20 °C ... +70 °C | |
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania | |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-27) | |
| Odporność na drgania | 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat cTUVus | Tak | |
| Certyfikat CANopen | Tak | |
| Znak kontrolny ECE | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270502 | |
| ECLASS 5.1.4 | 27270502 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270502 | |
| ECLASS 8.0 | 27270502 | |
| ECLASS 8.1 | 27270502 | |
| ECLASS 9.0 | 27270502 | |
| ECLASS 10.0 | 27270502 | |
| ECLASS 11.0 | 27270502 | |
| ECLASS 12.0 | 27270502 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.208 kg | |
| Masa jednostkowa netto | 0.208 kg | |
| Jednostka objętości | 1336.5 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084317019 | |
