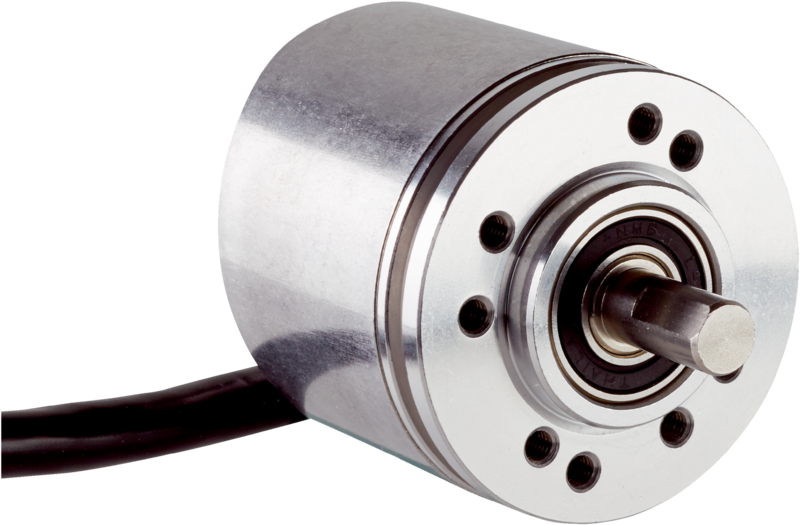

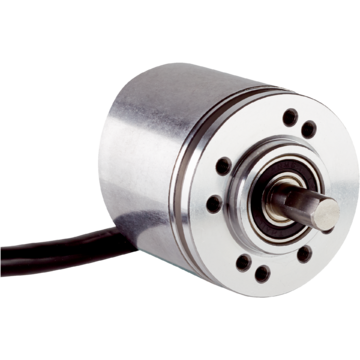

DBS36E-S3EL00S40 - 1087373
Enkoder inkrementalny SICK, wałek 6 mm, 600 impulsów/obrót, HTL push pull, przewód 5-żyłowy z zabezpieczeniem przeciwzwarciowym, IP65, temp. –20°C...+85°C, opakowanie zbiorcze.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Enkodery inkrementalne, DBS36/50, DBS36E-S3EL00S40, Wykonanie mechaniczne: Wałek mocowanie czołowe 6 mm x 12 mm (z powierzchnią), Interfejs komunikacyjny: 7 V ... 30 V, HTL, Push pull, Typ przyłącza: Przewód, 5 żył, z zabezpieczeniem przeciwzwarciowym, Liczba impulsów na obrót: 600, Cecha wyróżniająca: 3-kanałowy: A, B, Z z zabezpieczeniem przeciwzwarciowym. przewód 5-żyłowy, dostawa w opakowaniu zbiorczym (36 sztuk na opakowanie)
| Cechy | ||
|---|---|---|
| Produkt specjalny | Tak | |
| Cecha wyróżniająca | 3-kanałowy: A, B, Z z zabezpieczeniem przeciwzwarciowym. przewód 5-żyłowy Dostawa w opakowaniu zbiorczym (36 sztuk na opakowanie) |
|
| Standardowe urządzenie referencyjne | DBS36E-S3EL00600, 1065515 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD (średni czas do niebezpiecznej awarii) | 600 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Liczba impulsów na obrót | 600 | |
| Krok pomiarowy | 90°, elektronicznie/liczba impulsów na obrót | |
| Odchyłka kroku pomiarowego | ± 18° / liczba impulsów na obrót | |
| Granice błędu | ± 54° / liczba impulsów na obrót | |
| Kąt detekcji | ≤ 0,5 ± 5% | |
| Interfejsy | ||
| Interfejs komunikacyjny | Przyrostowy | |
| Interfejs komunikacyjny – szczegóły | HTL / Push pull | |
| Liczba kanałów sygnałowych | 6-kanałowy | |
| Czas inicjalizacji | < 3 ms | |
| Częstotliwość wyjściowa | ≤ 300 kHz | |
| Prąd obciążenia | ≤ 30 mA | |
| Pobór mocy | ≤ 0,5 W (bez obciążenia) | |
| Instalacja elektryczna | ||
| Typ przyłącza | Przewód, 5 żył, z zabezpieczeniem przeciwzwarciowym | |
| Napięcie zasilające | 7 ... 30 V | |
| Sygnał odniesienia, liczba | 1 | |
| Sygnał odniesienia, pozycja | 90°, elektryczny, powiązany logicznie z A i B | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Odporność wyjść na zwarcie | Tak | |
| Mechanika | ||
| Wykonanie mechaniczne | Wałek, mocowanie czołowe | |
| Średnica wałka lub otworu | 6 mm Z powierzchnią |
|
| Długość wału | 12 mm | |
| Masa | + 150 g (z przewodem podłączeniowym) | |
| Materiał, wał | Stal nierdzewna | |
| Materiał, kołnierz | Aluminium | |
| Materiał, obudowa | Aluminium | |
| Materiał, przewód | PVC | |
| Moment rozruchowy | + 0,5 Ncm (+20 °C) | |
| Moment obrotowy roboczy | 0,4 Ncm (+20 °C) | |
| Dopuszczalne obciążenie wałka | 40 N (promieniowe) 20 N (osiowe) |
|
| Prędkość obrotowa pracy | 6.000 min⁻¹ | |
| Maksymalna prędkość obrotowa robocza | ≤ 8.000 min⁻¹ | |
| Moment bezwładności wirnika | 0,6 gcm² | |
| Żywotność łożysk | 2 x 10^9 obrotów | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Dane dotyczące otoczenia | ||
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 (class A) | |
| Stopień ochrony | IP65 | |
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) | |
| Zakres temperatury roboczej | –20 °C ... +85 °C, –35 °C ... +95 °C na zamówienie | |
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania | |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-27) | |
| Odporność na drgania | 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cRUus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270501 | |
| ECLASS 5.1.4 | 27270501 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270501 | |
| ECLASS 8.0 | 27270501 | |
| ECLASS 8.1 | 27270501 | |
| ECLASS 9.0 | 27270501 | |
| ECLASS 10.0 | 27270501 | |
| ECLASS 11.0 | 27270501 | |
| ECLASS 12.0 | 27270501 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.099 kg | |
| Masa jednostkowa netto | 0.099 kg | |
| Jednostka objętości | 0 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
