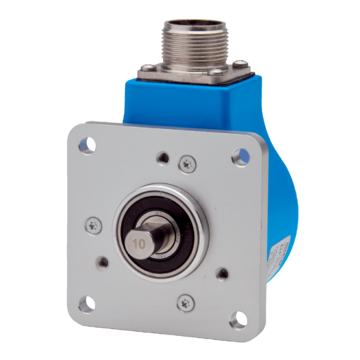

DFS25A-A2P2D001024 - 1133433
Enkoder inkrementalny SICK, wałek stal nierdzewna, wyjście programowalne TTL/HTL, 1.024 impulsów/obr., zakres napięcia 4,75–30 V, IP65/IP67, złącze MS 10-pin, prędkość do 9000 obr./min, obudowa aluminium.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Enkodery inkrementalne, DFS2x, DFS25A-A2P2D001024, Wykonanie mechaniczne: Wałek Złącze kwadratowe 3/8” x 19 mm (z powierzchnią), Interfejs komunikacyjny: 4,75 V ... 30 V, TTL, HTL, programowalny, Typ przyłącza: Wtyk, MS, 10 pinów, promieniowe, Liczba impulsów na obrót: 1.024
| Charakterystyka bezpieczeństwa technicznego | ||
|---|---|---|
| MTTFD (średni czas do niebezpiecznej awarii) | 330 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Liczba impulsów na obrót | 1.024 | |
| Krok pomiarowy | ± 90°, elektronicznie/liczba impulsów na obrót | |
| Odchyłka kroku pomiarowego | ± 0,008° Liczba impulsów 100 ... 10 000 | |
| Granice błędu | ± 0,03° | |
| Interfejsy | ||
| Interfejs komunikacyjny | Przyrostowy | |
| Interfejs komunikacyjny – szczegóły | TTL / HTL | |
| Ustawienie fabryczne | Fabrycznie ustawiony poziom wyjściowy TTL | |
| Liczba kanałów sygnałowych | 6-kanałowy | |
| Funkcja 0-SET za pośrednictwem styku sprzętowego | Tak | |
| Funkcja 0-SET | H aktywny, L = 0 - 3 V, H = 4,0 - Us V | |
| Programowalny/parametryzowalny | Tak | |
| Czas inicjalizacji | 40 ms | |
| Częstotliwość wyjściowa | 820 kHz | |
| Prąd obciążenia | 30 mA | |
| Pobór mocy | 0,7 W (bez obciążenia) | |
| Instalacja elektryczna | ||
| Typ przyłącza | Wtyk, MS, 10 pinów, promieniowe | |
| Napięcie zasilające | 4,75 ... 30 V | |
| Sygnał odniesienia, liczba | 1 | |
| Sygnał odniesienia, pozycja | 90°, elektryczny, powiązany logicznie z A i B | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Odporność wyjść na zwarcie | Tak | |
| Mechanika | ||
| Wykonanie mechaniczne | Wałek, Złącze kwadratowe | |
| Średnica wałka lub otworu | 3/8″ Z powierzchnią |
|
| Długość wału | 19 mm | |
| Masa | + 0,4 kg | |
| Materiał, wał | Stal nierdzewna 1.4305 | |
| Materiał, kołnierz | Aluminium | |
| Materiał, obudowa | Aluminium | |
| Moment rozruchowy | 0,5 Ncm (+20 °C) | |
| Moment obrotowy roboczy | 0,3 Ncm (+20 °C) | |
| Dopuszczalne obciążenie wałka | 80 N (promieniowe) 40 N (osiowe) |
|
| Prędkość obrotowa pracy | ≤ 9.000 min⁻¹ | |
| Moment bezwładności wirnika | 15 gcm² | |
| Żywotność łożysk | 3,6 x 109 obrotów | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Dane dotyczące otoczenia | ||
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 | |
| Stopień ochrony | IP65, po stronie wałka (IEC 60529) IP67, po stronie obudowy (IEC 60529) |
|
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) | |
| Zakres temperatury roboczej | –30 °C ... +85 °C | |
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania | |
| Odporność na wstrząsy | 100 g, 11 ms (EN 60068-2-27) | |
| Odporność na drgania | 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270501 | |
| ECLASS 5.1.4 | 27270501 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270501 | |
| ECLASS 8.0 | 27270501 | |
| ECLASS 8.1 | 27270501 | |
| ECLASS 9.0 | 27270501 | |
| ECLASS 10.0 | 27270501 | |
| ECLASS 11.0 | 27270501 | |
| ECLASS 12.0 | 27270501 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.582 kg | |
| Masa jednostkowa netto | 0.582 kg | |
| Jednostka objętości | 5796.375 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Stany Zjednoczone | |
| EAN | 4047084520471 | |
