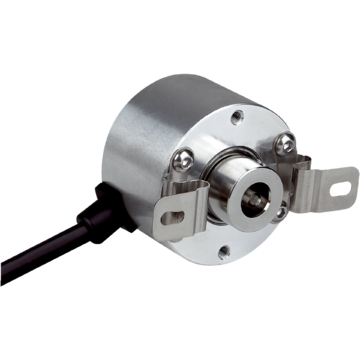

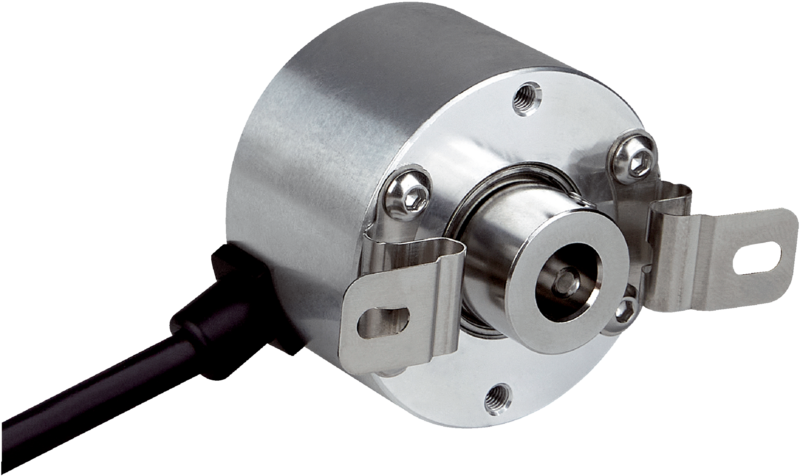

DLS40E-BBEV00600 - 1143454
Enkoder inkrementalny SICK, otwór nieprzelotowy 8 mm, 600 impulsów/obrót, interfejs HTL Push-pull, przewód 8-żyłowy 2 m, zasilanie 10–27 V, IP50, obudowa aluminium, odporność na wstrząsy.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Enkodery inkrementalne, DLS40, DLS40E-BBEV00600, Wykonanie mechaniczne: Otwór nieprzelotowy 8 mm, Interfejs komunikacyjny: 10 V ... 27 V, HTL, Push pull, Typ przyłącza: Przewód, 8 żył, promieniowe, 2 m, Liczba impulsów na obrót: 600
| Charakterystyka bezpieczeństwa technicznego | ||
|---|---|---|
| MTTFD (średni czas do niebezpiecznej awarii) | 600 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Liczba impulsów na obrót | 600 | |
| Krok pomiarowy | 90°, elektronicznie/liczba impulsów na obrót | |
| Kąt detekcji | ≤ 0,5 ± 10 % | |
| Interfejsy | ||
| Interfejs komunikacyjny | Przyrostowy | |
| Interfejs komunikacyjny – szczegóły | HTL / Push pull | |
| Liczba kanałów sygnałowych | 6-kanałowy | |
| Częstotliwość wyjściowa | ≤ 150 kHz | |
| Prąd obciążenia | ≤ 30 mA | |
| Pobór mocy | ≤ 2 W (bez obciążenia) | |
| Instalacja elektryczna | ||
| Typ przyłącza | Przewód, 8 żył, promieniowe, 2 m | |
| Napięcie zasilające | 10 ... 27 V | |
| Sygnał odniesienia, liczba | 1 | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Odporność wyjść na zwarcie | Tak | |
| Mechanika | ||
| Wykonanie mechaniczne | Otwór nieprzelotowy | |
| Średnica wałka lub otworu | 8 mm | |
| Masa | Ok. 170 g | |
| Materiał, wał | Stal nierdzewna | |
| Materiał, kołnierz | Aluminium | |
| Materiał, obudowa | Aluminium | |
| Materiał, przewód | PVC | |
| Moment rozruchowy | 0,5 Ncm | |
| Moment obrotowy roboczy | 0,3 Ncm | |
| Dopuszczalny statyczny przesuw wałka | ± 0,3 mm (promieniowe) ± 0,5 mm (osiowe) |
|
| Dopuszczalny dynamiczny przesuw wałka | ± 0,1 mm (promieniowe) ± 0,2 mm (osiowe) |
|
| Prędkość obrotowa pracy | 6.000 min⁻¹ | |
| Maksymalna prędkość obrotowa robocza | ≤ 8.000 min⁻¹ | |
| Moment bezwładności wirnika | 24,6 gcm² | |
| Żywotność łożysk | 2,0 x 10^9 obrotów | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Dane dotyczące otoczenia | ||
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 | |
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) | |
| Zakres temperatury roboczej | –10 °C ... +70 °C | |
| Zakres temperatur składowania | –25 °C ... +85 °C | |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-27) | |
| Odporność na drgania | 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270501 | |
| ECLASS 5.1.4 | 27270501 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270501 | |
| ECLASS 8.0 | 27270501 | |
| ECLASS 8.1 | 27270501 | |
| ECLASS 9.0 | 27270501 | |
| ECLASS 10.0 | 27270501 | |
| ECLASS 11.0 | 27270501 | |
| ECLASS 12.0 | 27270501 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.099 kg | |
| Masa jednostkowa netto | 0.099 kg | |
| Kraj pochodzenia | Malezja | |
