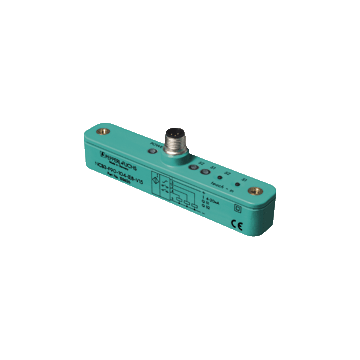

PMI120-F90-IE8-V15 - 191139
Indukcyjny system pozycjonujący firmy Pepperl+ Fuchs, zakres = 120 mm, odległość detalu 0,5 … 3 mm, wyjście 4 … 20 mA + 2 x PNP/NO, podłączenie M12-5pin, zasilanie 18 - 30 VDC, IP67, dokładność 0,8 mm, powtarzalność 0,1 mm, rozdzielczość 125 µm
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Inductive positioning system PMI120-F90-IE8-V15
- Wyjście analogowe 4 mA ... 20 mA
- Regulowane punkty przełączania
- Zakres pomiarowy 0 ... 120 mm
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja elementu przełączającego | Wyjście prądu analogowego z PNP binarnym NO | |
| Odległość obiektu | 0,5 ... 3 mm, zalecane: 2 mm | |
| Zakres pomiaru | 0 ... 120 mm | |
| Zakres liniowości | 1 ... 119 mm | |
| Nominalne oceny | ||
| Napięcie robocze | 18 ... 30 V DC | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Błąd liniowości | w zakresie pomiarowym: ± 0,8 mm w zakresie liniowości: ± 0,4 mm |
|
| Powtórz dokładność | ± 0,1 mm | |
| Rozdzielczość | 125 µm | |
| Dryft temperaturowy | ± 0,5 mm (-25 ° C ... 70 ° C) | |
| Prąd zasilania bez obciążenia | ≤ 40 mA | |
| Wskaźnik napięcia roboczego | LED zielony | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 270 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Przełączanie wyjścia | ||
| Typ wyjścia | 2 wyjścia przełączające PNP, NO, zabezpieczone przed zamianą polaryzacji, zabezpieczone przed zwarciem | |
| Prąd pracy | SU18: 8 mm SU18 / 35: 25 mm SU19: 8 mm |
|
| Przełączanie okna | ± 1 mm | |
| Przełączanie histerezy | 0,4 mm | |
| Spadek napięcia | ≤ 3 V. | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Wyjście analogowe | ||
| Typ wyjścia | 1 wyjście prądowe: 4 ... 20 mA | |
| Rezystor obciążenia | ≤ 400 Ω | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 5-stykowe złącze M12 x 1 | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Obudowa | ABS | |
| Cel | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274004 |
| ECLASS 12.0 | 27274004 |
| ECLASS 11.0 | 27270702 |
| ECLASS 10.0.1 | 27270702 |
| ECLASS 9.0 | 27270702 |
| ECLASS 8.0 | 27270702 |
| ECLASS 5.1 | 27270702 |
| ETIM 9.0 | EC001852 |
| ETIM 8.0 | EC001852 |
| ETIM 7.0 | EC001852 |
| ETIM 6.0 | EC001852 |
| ETIM 5.0 | EC001852 |
| UNSPSC 12.1 | 39121550 |
