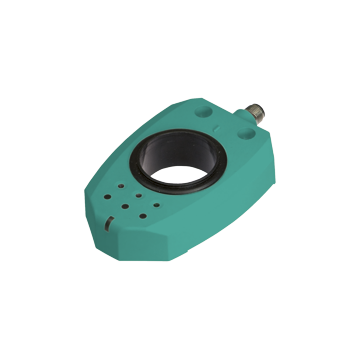

PMI360DV-F130-3E2-V15 - 215314
Indukcyjny system pomiaru kątą firmy Pepperl+ Fuchs, zakres 0 … 360 stopni, 3 konfigurowane sektory, 3 x PNP/NO, podłączenie M12-5pin, zasilanie 18 - 30 VDC, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Ind. angular measuring system PMI360DV-F130-3E2-V15
- 3 konfigurowalne ramki przełączające
| Ogólne specyfikacje | ||
|---|---|---|
| Zakres pomiaru | max. 360 ° min. 5 ° |
|
| Zakres regulacji | 3 programowalne ramki przełączników, min. 5 °, maks. 360 ° | |
| Prędkość obrotowa | max. 100 min -1 | |
| Nominalne oceny | ||
| Napięcie robocze | 18 ... 30 V DC | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Powtórz dokładność | ± 0,25 ° | |
| Rozdzielczość | 0,2 ° | |
| Dryft temperaturowy | 0,02 ° / ° C (-25 ° C ... 70 ° C) | |
| Prąd zasilania bez obciążenia | ≤ 45 mA | |
| Opóźnienie czasowe przed dostępnością | 1 s | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 450 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| LED żółty 1 | stan przełączania, przełączanie wyjścia 1 | |
| LED żółty 2 | stan przełączania, Switching wyjście 2 | |
| LED żółty 3 | stan przełączania, przełączanie wyjścia 3 | |
| LED PWR / ERR | Wskaźnik stanu LED, zielony / czerwony (Power on / missing siłownik / keylock) | |
| Przełączanie wyjścia | ||
| Typ wyjścia | 3 wyjścia przełączające PNP, NO, zabezpieczone przed zamianą polaryzacji, zabezpieczone przed zwarciem, programowalne | |
| Prąd pracy | SU18: 8 mm SU18 / 35: 25 mm SU19: 8 mm |
|
| Przełączanie histerezy | 1 ° | |
| Spadek napięcia | ≤ 3 V. | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 5-stykowe złącze M12 x 1 | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Obudowa | PBT | |
| Cel | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) | |
| Masa | 180 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274004 |
| ECLASS 12.0 | 27274004 |
| ECLASS 11.0 | 27270702 |
| ECLASS 10.0.1 | 27270702 |
| ECLASS 9.0 | 27270702 |
| ECLASS 8.0 | 27270702 |
| ECLASS 5.1 | 27270702 |
| ETIM 9.0 | EC001852 |
| ETIM 8.0 | EC001852 |
| ETIM 7.0 | EC001852 |
| ETIM 6.0 | EC001852 |
| ETIM 5.0 | EC001852 |
| UNSPSC 12.1 | 39121550 |
