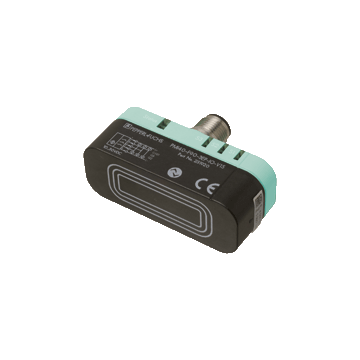

PMI40-F90-U-V15 - 70103268
Indukcyjny system pozycjonujący firmy Pepperl+ Fuchs, zakres = 40 mm, odległość detalu 0,5 … 3 mm, wyjście 0 … 10V, podłączenie M12-5pin, zasilanie 12 - 30 VDC, IP67 / IP69K, dokładność 0,8 mm, powtarzalność 0,1 mm, rozdzielczość 50 µm
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Inductive positioning system PMI40-F90-U-V15
- Zakres pomiarowy 0 ... 40 mm
- Wyjście analogowe 0 ... 10 V DC
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja elementu przełączającego | analogowe napięcie wyjściowe | |
| Odległość obiektu | 0,5 ... 3 mm, zalecane: 1,5 mm | |
| Zakres pomiaru | 0 ... 40 mm | |
| Zakres liniowości | 1 ... 39 mm | |
| Nominalne oceny | ||
| Napięcie robocze | 12 ... 30 V DC | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Błąd liniowości | w zakresie pomiarowym: ± 0,8 mm w zakresie liniowości: ± 0,4 mm |
|
| Powtórz dokładność | ± 0,1 mm | |
| Rozdzielczość | 50 µm | |
| Dryft temperaturowy | ± 0,5 mm (-25 ° C ... 70 ° C) | |
| Prąd zasilania bez obciążenia | ≤ 40 mA | |
| Wskaźnik napięcia roboczego | LED zielony | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 365 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| LED S3 | Element tłumiący w skonfigurowanym analogowym zakresie pomiarowym | |
| STAN LED | LED, zielony/czerwony | |
| Wyjście analogowe | ||
| Typ wyjścia | napięcie wyjściowe 0 ... 10 V DC | |
| Rezystor obciążenia | napięcie wyjściowe ? 1000 Ω |
|
| Zabezpieczenie przed zwarciem | napięcie wyjściowe: ograniczenie prądu | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012, EN 60947-5-7:2003, IEC 60947-5-7:2003 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 5-stykowe złącze M12 x 1 | |
| Stopień ochrony | IP67 / IP69K | |
| Materiał | ||
| Obudowa | PBT, stal nierdzewna 1.4571, mosiądz, niklowany | |
| Cel | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) | |
| Masa | 56 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274004 |
| ECLASS 12.0 | 27274004 |
| ECLASS 11.0 | 27270702 |
| ECLASS 10.0.1 | 27270702 |
| ECLASS 9.0 | 27270702 |
| ECLASS 8.0 | 27270702 |
| ECLASS 5.1 | 27270702 |
| ETIM 9.0 | EC001852 |
| ETIM 8.0 | EC001852 |
| ETIM 7.0 | EC001852 |
| ETIM 6.0 | EC001852 |
| ETIM 5.0 | EC001852 |
| UNSPSC 12.1 | 39121550 |
