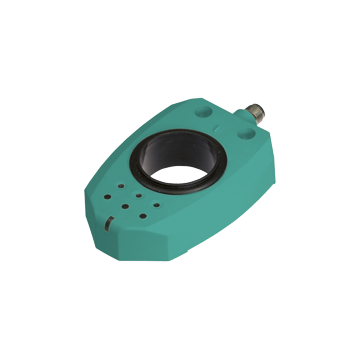

PMI90DV-F130-I2E2-V15 - 239077
Indukcyjny system pomiaru kątą firmy Pepperl+ Fuchs, zakres 0 … 90 stopni, 2 konfigurowane sektory, wyjście 4 … 20 mA, 2 x PNP/NO, podłączenie M12-5pin, zasilanie 18 - 30 VDC, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Ind. angular measuring system PMI90DV-F130-I2E2-V15
- Analogowy wskaźnik położenia z monitorowaniem położenia końcowego
- 2 konfigurowalne ramki przełączające
- Ustawiony zakres pomiaru kąta 0 ... 90 °
- Rozszerzony zakres sygnału analogowego
| Ogólne specyfikacje | ||
|---|---|---|
| Zakres pomiaru | max. 180 ° min. 90 ° |
|
| Zakres regulacji | 180 °, 2 programowalne ramki przełączników | |
| Nominalne oceny | ||
| Napięcie robocze | 18 ... 30 V DC | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Powtórz dokładność | ± 0,25 ° | |
| Rozdzielczość | 0,2 ° | |
| Dryft temperaturowy | 0,02 ° / ° C (-25 ° C ... 70 ° C) | |
| Prąd zasilania bez obciążenia | ≤ 45 mA | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 234 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| LED żółty 1 | stan przełączania, przełączanie wyjścia 1 | |
| LED żółty 2 | stan przełączania, Switching wyjście 2 | |
| LED PWR / ERR | Wskaźnik stanu LED, zielony / czerwony (Power on / missing siłownik / keylock) | |
| LED I | Aktywator w zakresie pomiarowym | |
| Przełączanie wyjścia | ||
| Typ wyjścia | 2 wyjścia przełączające PNP, NO, zabezpieczone przed zamianą polaryzacji, zabezpieczone przed zwarciem, programowalne | |
| Prąd pracy | SU18: 8 mm SU18 / 35: 25 mm SU19: 8 mm |
|
| Przełączanie histerezy | 1 ° | |
| Spadek napięcia | ≤ 3 V. | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Wyjście analogowe | ||
| Typ wyjścia | prąd wyjściowy 3,8 ... 20,5 mA (R L < 400 Ω) |
|
| Błąd liniowości | ± 1,5 °, (z oryginalnym siłownikiem) | |
| Charakterystyka transferu | ||
| Wewnętrzny cykl pomiarowy | 30 ms | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 5-stykowe złącze M12 x 1 | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Obudowa | PBT | |
| Cel | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) | |
| Masa | 180 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274004 |
| ECLASS 12.0 | 27274004 |
| ECLASS 11.0 | 27270702 |
| ECLASS 10.0.1 | 27270702 |
| ECLASS 9.0 | 27270702 |
| ECLASS 8.0 | 27270702 |
| ECLASS 5.1 | 27270702 |
| ETIM 9.0 | EC001852 |
| ETIM 8.0 | EC001852 |
| ETIM 7.0 | EC001852 |
| ETIM 6.0 | EC001852 |
| ETIM 5.0 | EC001852 |
| UNSPSC 12.1 | 39121550 |
