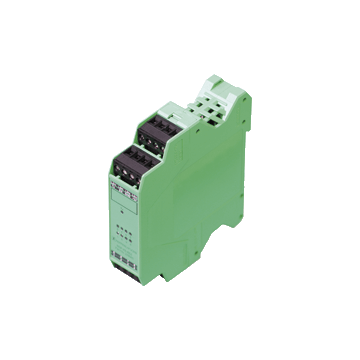

NDP-KE2-8E2-FP - 221418
Moduł do transmisji indukcyjnej firmy Pepeprl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry WIS module primary NDP-KE2-8E2-FP
- 8 kanałów
- 9 wyjść
- Diody LED do wyświetlania stanów wyjściowych i komunikacji
- Opcja dezaktywacji
- Obudowa ze zdejmowanymi zaciskami
- Montaż na szynie DIN
- Do podłączenia 1 głowicy nadajnika
- Może być używany tylko w połączeniu z nadajnikiem WIS serii NDP20-FP
| Opis produktu |
|---|
| System nadajników indukcyjnych |
| Nominalne oceny | ||
|---|---|---|
| Napięcie robocze | 24 V DC ± 10% | |
| Liczba kanałów sygnałowych | 8 | |
| Kierunek przesyłania sygnału | od strony wtórnej do strony pierwotnej | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zużycie prądu | max. 1000 mA | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 245 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Stan przełączania | 8 x LED, żółty | |
| Wskaźnik transferu | LED, zielony | |
| Wejście | ||
| Numer | 1 | |
| Rodzaj wejścia | Aktywacja wejścia poziom sygnału: ? 15 V = aktywny, ≤ 3 V nieaktywny |
|
| Prąd wejściowy | ≤ 1 mA | |
| Rezystor wewnętrzny | ? 15 kΩ | |
| Wyjście | ||
| Typ wyjścia | 1 Status wyjścia (wysoki z odpowiednim transferem) i 8 Wyjścia przełączające PNP, NO. (przełączany wysoki), odporny na przeciążenie i zwarcie | |
| Spadek napięcia | ≤ 2,5 V. | |
| Prąd obciązenia | max. 50 mA | |
| Czas odpowiedzi | ≤ 200 ms (praca statyczna, głowice transmisyjne stoją naprzeciw siebie) | |
| Zgodność ze standardami i dyrektywami | ||
| Zgodność z dyrektywą | ||
| EMC Directive 89/336/EEC | EN 61000-6-2: 2001, EN 61000-6-4: 2001, EN 50295: 1999 | |
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 50 ° C (32 ... 122 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 | |
| Materiał | ||
| Obudowa | PA 66-FR | |
| Instalacja | Montaż na szynie DIN | |
| Masa | 106 g | |
| Informacje ogólne | ||
| Uwaga | Maksymalna długość kabla między modułem WIS a nadajnikiem WIS nie może przekraczać 5 m. | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274090 |
| ECLASS 12.0 | 27274090 |
| ECLASS 11.0 | 27270190 |
| ECLASS 10.0.1 | 27270190 |
| ECLASS 9.0 | 27270190 |
| ECLASS 8.0 | 27270190 |
| ECLASS 5.1 | 27270190 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
