SLG440-ER-0800-03-H1 - 103009190

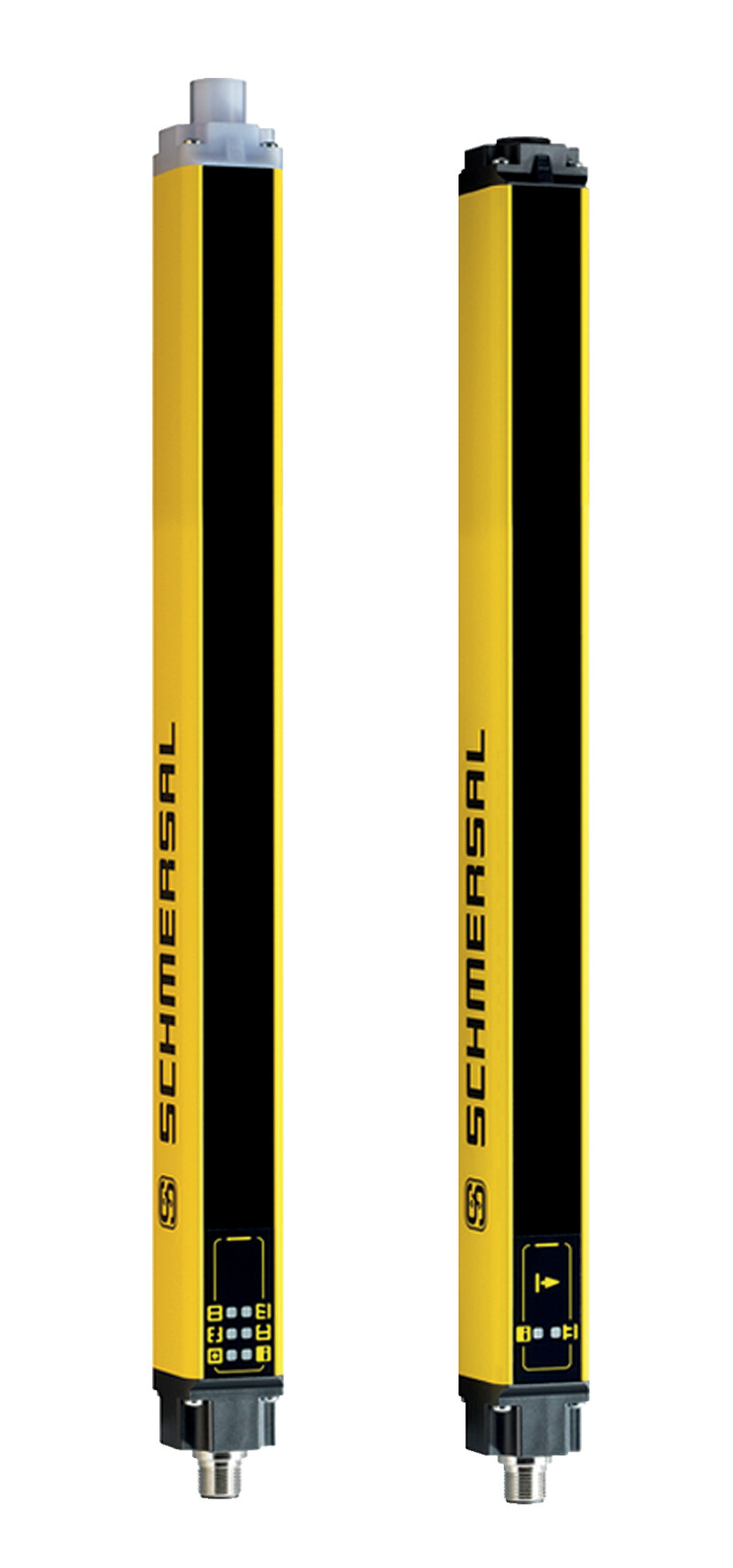

Wielopromieniowa bariera świetlna bezpieczeństwa Schmersal, 3 promienie, ochrona obszaru 800 mm, zasięg 4–20 m, IP66/IP67, obudowa aluminiowa, czas reakcji 10 ms, poziom PL e, wyjścia p-type.
Zapytaj o produkt:
Parametry produktu
Opisy produktu
Najważniejsze parametry SLG440-ER-0800-03-H1 <strong>103009190</strong>
<ul>
<li>Kategoria bezpieczeństwa 4 wg IEC 61496-1</li>
<li>Przyjazne dla użytkownika ustawienie parametrów, bez uzycia narzędzi</li>
<li>Niezawodna koncepcja bezpieczeństwa w przypadku zakłócenia (EMC, iskry podczas spawania)</li>
<li>Bezpieczeństwo procesowe z najwyższą dostępnością</li>
<li>Zintegrowana aktywna funkcja pozycjonowania</li>
<li>Opcjonalnie stopień ochrony IP69 z obudową ochronną (akcesoria)</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>SLG440-ER-0800-03-H1</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>103009190</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661458601</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-27-27-03</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-27-27-03</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-27-27-03</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC001832</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC001832</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>CLC/TS 61496-2,EN IEC 61496-2,EN IEC 61496-1</td></tr><tr><td colspan="2">Materiał obudowy</td><td>Aluminium</td></tr><tr><td colspan="2">Czas reakcji, maksimum</td><td>10 ms</td></tr><tr><td colspan="2">Ciężar brutto</td><td>1 479 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Reset ręczny</td><td>Tak</td></tr><tr><td colspan="2">Kodowanie promienia</td><td>Tak</td></tr><tr><td colspan="2">Funkcja wygaszania</td><td>Tak</td></tr><tr><td colspan="2">Wyświetlacz 7-segmentowy</td><td>Tak</td></tr><tr><td colspan="2">Zintegrowany wskaźnik, status</td><td>Tak</td></tr><tr><td colspan="2">Zintegrowany wskaźnik, diagnostyka</td><td>Tak</td></tr><tr><td colspan="2">Bluetooth</td><td>Tak</td></tr><tr><td colspan="2">Liczba bezpiecznych wyjść cyfrowych</td><td>2</td></tr><tr><td colspan="2">Liczba promieni</td><td>3</td></tr><tr><th colspan="3">Klasyfikacja</th></tr><tr><td colspan="2">Normy, przepisy</td><td>EN ISO 13849-1,EN IEC 62061</td></tr><tr><td colspan="2">Performance Level, up to</td><td>e</td></tr><tr><td colspan="2">Kategoria zgodnie z EN ISO 13849</td><td>4</td></tr><tr><td colspan="2">Wartość PFH</td><td>5,14 x 10?? /h</td></tr><tr><td colspan="2">Safety Integrity Level (SIL)</td><td>3</td></tr><tr><td colspan="2">Żywotność</td><td>20 Rok(lata)</td></tr><tr><td colspan="2">Kategoria bezpieczeństwa wg IEC 61496-1</td><td>4</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Zdolność wykrywania obiektów testowych przy v = 1,6 m/s</td><td>400 mm</td></tr><tr><td colspan="2">Wysokość obszaru zabezpieczanego</td><td>800 mm</td></tr><tr><td colspan="2">Zasięg, obszar zabezpieczany, minimum</td><td>4 m</td></tr><tr><td colspan="2">Zasięg, Obszar zabezpieczany, maksimum</td><td>20 m</td></tr><tr><td colspan="2">Długość fali czujników</td><td>880 nm</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Długość przewodu</td><td>100 m</td></tr><tr><td colspan="2">Konektor</td><td>Konektor</td></tr><tr><td colspan="2">Konektor, odbiornik</td><td>Konektor M12, 8-polowy</td></tr><tr><td colspan="2">Konektor, nadajnik</td><td>Konektor M12, 4-polowy</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Wysokość nadajnika</td><td>910 mm</td></tr><tr><td colspan="2">Wysokość odbiornika</td><td>920 mm</td></tr><tr><td colspan="2">Długość czujnika</td><td>33 mm</td></tr><tr><td colspan="2">Szerokość czujnika</td><td>27,8 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony</td><td>IP66,IP67</td></tr><tr><td colspan="2">Ambient temperature</td><td>-25 ... +50 °C</td></tr><tr><td colspan="2">Storage and transport temperature</td><td>-25 ... +70 °C</td></tr><tr><td colspan="2">Ocena zabezpieczenia</td><td>III</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Napięcie przełączania OSSD, sygnał HIGH</td><td>24 V</td></tr><tr><td colspan="2">Elektryczny pobór mocy od odbiornika, maksimum</td><td>10 W</td></tr><tr><td colspan="2">Elektryczny pobór mocy nadajnika, maksimum</td><td>5 W</td></tr><tr><th colspan="3">Electrical data - Safety digital outputs</th></tr><tr><td colspan="2">Prąd wyjściowy (bezpieczne wyjście), maksimum</td><td>0,25 A</td></tr><tr><td colspan="2">Wyjście bezpieczne</td><td>p-type</td></tr><tr><th colspan="3">Zakres dostawy</th></tr><tr><td colspan="2">Zakres dostawy</td><td>Zestaw z 2 kątownikami montażowymi </td></tr><tr><th colspan="3">Akcesoria</th></tr><tr><td colspan="2">Zalecenie dot. urządzenia bezpieczeństwa</td><td>SRB-E 301</td></tr><tr><th colspan="3">Note</th></tr><tr><td colspan="2">Uwaga (informacje ogólne)</td><td>I<sub>m</sub> W przypadku awarii (przerwania zasilania 0 V) maksymalny prąd upływowy wynosi 1 mA.</td></tr>
</tbody>
</table>
