MLG05W-0900E52501 - 1144229

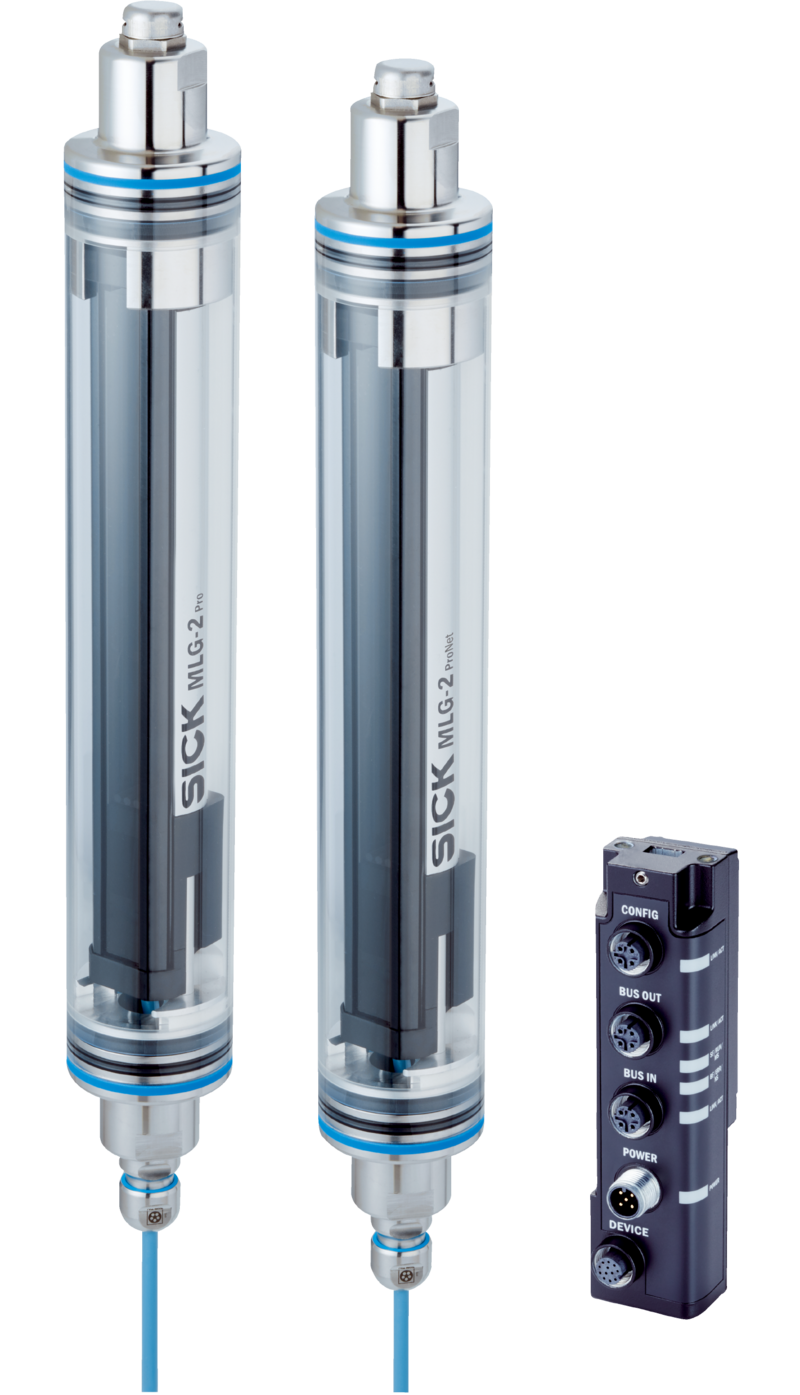

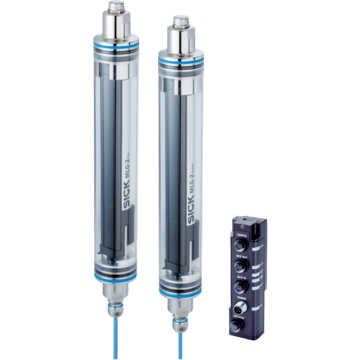

Kurtyna pomiarowa SICK z osłoną IP69K do prowadzenia krawędzi wstęgi w aplikacjach higienicznych, pole 1345 mm, rozdzielczość 0,1 mm, czas odpowiedzi 54,4 ms, wyjście PNP/NPN, zasięg 2,5 m.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Kurtyny pomiarowe, MLG-2 WebChecker, MLG05W-0900E52501, Wersja urządzenia: Prowadzenie krawędzi wstęgi, Opcja: Obudowa ochronna IP69K, Odstęp miedzy wiązkami: 5 mm, Zasięg roboczy: 2,5 m, Szerokość pola pomiarowego łącznie: 1.345 mm, Szerokość pola pomiarowego szczegółowo (strona przyłączy / obszar środkowy / strona czołowa): 1.345 mm / 0 mm / 0 mm, Długość przewodu: 1,4 m, 1,4 m, Czas odpowiedzi: 54,4 ms, Funkcja oprogramowania (ustawienie domyślne - patrz dane techniczne / cechy): 01
| Cechy | ||
|---|---|---|
| Wersja urządzenia | Prowadzenie krawędzi wstęgi | |
| Typ czujnika | Nadajnik/odbiornik | |
| Minimalna długość obiektu | 4 mm | |
| Odstęp miedzy wiązkami | 5 mm | |
| Rozdzielczość | 0,1 mm | |
| Czas cyklu | 32 µs na wiązkę | |
| Powtarzalność | 6 µm | |
| Dokładność | ± 0,3 mm | |
| Rodzaj synchronizacji | Przewód | |
| Liczba wiązek | 270 | |
| Szerokość pola pomiarowego łącznie | 1.345 mm | |
| Szerokość pola pomiarowego szczegółowo | ||
| Szerokość pola pomiarowego (strona przyłączy) | 1.345 mm | |
| Strefa martwa (obszar środkowy) | 0 mm | |
| Szerokość pola pomiarowego (strona czołowa) | 0 mm | |
| Funkcje oprogramowania (domyślne) | ||
| Q1 | Alarm ogólny | |
| Zastosowanie | Tryb standardowy | |
| W zakresie dostawy | 1 × nadajnik (w rurce ochronnej IP69K) 1 × odbiornik (w rurce ochronnej IP69K) 1 x Moduł sieci przemysłowej 1 x instrukcja montażu IP69K 1 × instrukcja szybkiego uruchomienia |
|
| Mechanika/elektryka | ||
| Nadajnik światła | LED, światło podczerwone | |
| Długość fali | 850 nm | |
| Napięcie zasilające Uv | DC 19,2 V ... 28,8 V | |
| Pobór prądu, nadajnik | 68,5 mA | |
| Pobór prądu, odbiornik | 174 mA | |
| Pobór prądu modułu sieci przemysłowej | 115 mA | |
| Tętnienia resztkowe | < 5 Vss | |
| Prąd wyjściowy Imaks. | 100 mA | |
| Obciążenie wyjściowe, pojemnościowe | 100 nF | |
| Obciążenie wyjściowe, indukcyjne | 1 H | |
| Czas inicjalizacji | < 1 s | |
| Wyjście przełączające | Push-Pull: PNP/NPN | |
| Wymiary (szer. x wys. x głęb.) | 50 mm x 1.580,1 mm x 50 mm | |
| Typ przyłącza | Wtyk M12, 5-biegunowy, 1,4 m Wtyk M12, 12-biegunowy, 1,4 m |
|
| Materiał obudowy | Aluminium (kurtyna optyczna) PMMA pleksiglas XT Food Contact DoC (rurki ochronne) Polipropylen, stal nierdzewna 1.4404 (przewód) VA 1.4305 (element wyrównujący ciśnienie) Stal nierdzewna 1.4404 (zaślepki) Stal nierdzewna V4A 1.4404 DIN EN 1672-2 (dławnica kablowa) |
|
| Wskazanie | LED | |
| Stopień ochrony | IP69K |
|
| Układy zabezpieczające | Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
|
| Klasa ochrony | III | |
| Masa | 2,959 kg | |
| Opcja | Obudowa ochronna IP69K | |
| Nr pliku UL | NRKH.E181493 | |
| Wydajność | ||
| Zasięg maksymalny | 3,5 m | |
| Zasięg minimalny | ≥ 0,2 m | |
| Zasięg roboczy | 2,5 m | |
| Czas odpowiedzi | 54,4 ms | |
| Interfejs komunikacyjny | ||
| Wyjście cyfrowe | ||
| Liczba | 1 | |
| Dane dotyczące otoczenia | ||
| Odporność na wstrząsy | Ciągłe udary 10 g, 16 ms, 1000 udarów Pojedyncze udary 15 g, 11 ms, 3 na każdą oś |
|
| Odporność na drgania | Drgania sinusoidalne 10–150 Hz 5 g | |
| Odporność na światło zewnętrzne | 100.000 lx | |
| Temperatura otoczenia podczas pracy | –20 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Bezpieczeństwa fotobiologicznego (IEC EN 62471) | Tak | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 6.937 kg | |
| Masa jednostkowa netto | 6.937 kg | |
| Jednostka objętości | 38500 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084547485 | |
