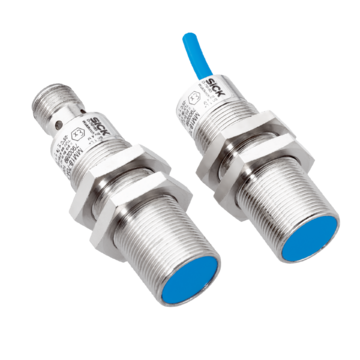

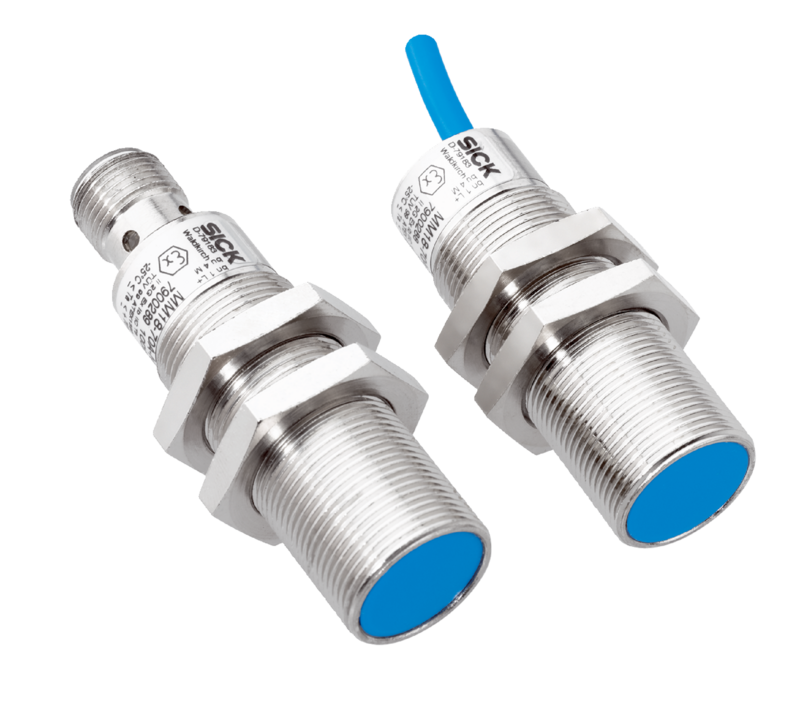

MM18-70A-N-ZC0 - 1102544
Magnetyczny czujnik NAMUR SICK, zasięg 5–70 mm, gwint M18, wtyk M12, metalowa obudowa, IP67, certyfikat ATEX, prąd t?umiony/nie t?umiony, temp. -25°C...+70°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki magnetyczne, MMN, MM18-70A-N-ZC0, Zasięg Sn: 70 mm, Wyjście przełączające: NAMUR, Typ przyłącza: Wtyk M12, 4-pinowy, Materiał obudowy: Metal
| Cechy | ||
|---|---|---|
| Korpus | Metryczne | |
| Rozmiar gwintu | M18 x 1 | |
| Średnica | Ø 18 mm | |
| Zasięg Sn | 5 mm ... 70 mm | |
| Zasięg gwarantowany Sa | 56,7 mm | |
| Nominalna czułość progowa | 0,7 mT | |
| Częstotliwość przełączania | 1.000 Hz | |
| Typ przyłącza | Wtyk M12, 4-pinowy | |
| Wyjście przełączające | NAMUR | |
| Wyjście przełączające – szczegóły | NAMUR | |
| Właściwość trybu przełączania | Prąd sterujący zależny od stanów załączenia wg NAMUR EN 60947-5-6 | |
| Wykonanie elektryczne | DC 2-przewodowe | |
| Odchylenie pola magnetycznego | Osiowe | |
| Stopień ochrony | IP67 | |
| Zakres dostawy | Nakrętka mocująca, mosiądz, niklowana (2 x) | |
| Mechanika/elektryka | ||
| Tętnienia resztkowe | ≤ 5 % | |
| Czas opóźnienia przed zadziałaniem | ≤ 2 ms | |
| Histereza | ≤ 25 % | |
| Powtarzalność | ≤ 1 % | |
| Dryft temperaturowy (Sr) | ± 10 % | |
| EMC | Wg EN 60947-5-2 | |
| Pobór prądu tłumiony | ≥ 2,3 mA | |
| Pobór prądu nietłumiony | ≤ 1 mA | |
| Rezystancja przewodu | ≤ 50 Ω | |
| Zabezpieczenie przed przerwaniem przewodu | Tak | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Zabezpieczenie przeciwzwarciowe | Tak | |
| Odporność na udary i drgania | 30 g, 11 ms / 10 … 55 Hz, 1 mm | |
| Temperatura otoczenia podczas pracy | –25 °C ... +70 °C | |
| Materiał obudowy | Metal, Mosiądz, niklowany | |
| Długość obudowy | 65 mm | |
| Użyteczna długość gwintu | 40 mm | |
| Maks. moment dokręcania | ≤ 25 Nm | |
| Świadectwo badania typu | TÜV 19 ATEX 241335 | |
| Świadectwo badania typu UK | UL22UKEX2385 | |
| Oznakowanie Ex (ATEX) | EX II 1G Ex ia IIC T6 Ga EX II 1D Ex ia IIIC T20085 °C Da Ta: –25 °C ... +70 °C |
|
| Kategoria strefy zagrożenia wybuchem (Ex) | 1G, 1D | |
| Maks. napięcie wejściowe Ui | 16 V | |
| Maks. moc wejściowa Pi | 100 mW | |
| Maks. prąd wejściowy Ii | 30 mA | |
| Maks. pojemność wewnętrzna Ci | 130 nF | |
| Maks. indukcyjność wewnętrzna Li | 10 µH | |
| Napięcie znamionowe | 8,2 V DC | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 2.828 lat(a) | |
| DCavg | 0 % | |
| TM (okres użytkowania) | 20 lat(a) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat ATEX | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270104 | |
| ECLASS 5.1.4 | 27270104 | |
| ECLASS 6.0 | 27270104 | |
| ECLASS 6.2 | 27270104 | |
| ECLASS 7.0 | 27270104 | |
| ECLASS 8.0 | 27270104 | |
| ECLASS 8.1 | 27270104 | |
| ECLASS 9.0 | 27270104 | |
| ECLASS 10.0 | 27270104 | |
| ECLASS 11.0 | 27270104 | |
| ECLASS 12.0 | 27274301 | |
| ETIM 5.0 | EC002544 | |
| ETIM 6.0 | EC002544 | |
| ETIM 7.0 | EC002544 | |
| ETIM 8.0 | EC002544 | |
| UNSPSC 16.0901 | 39122230 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.101 kg | |
| Masa jednostkowa netto | 0.101 kg | |
| Jednostka objętości | 176 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084471841 | |
