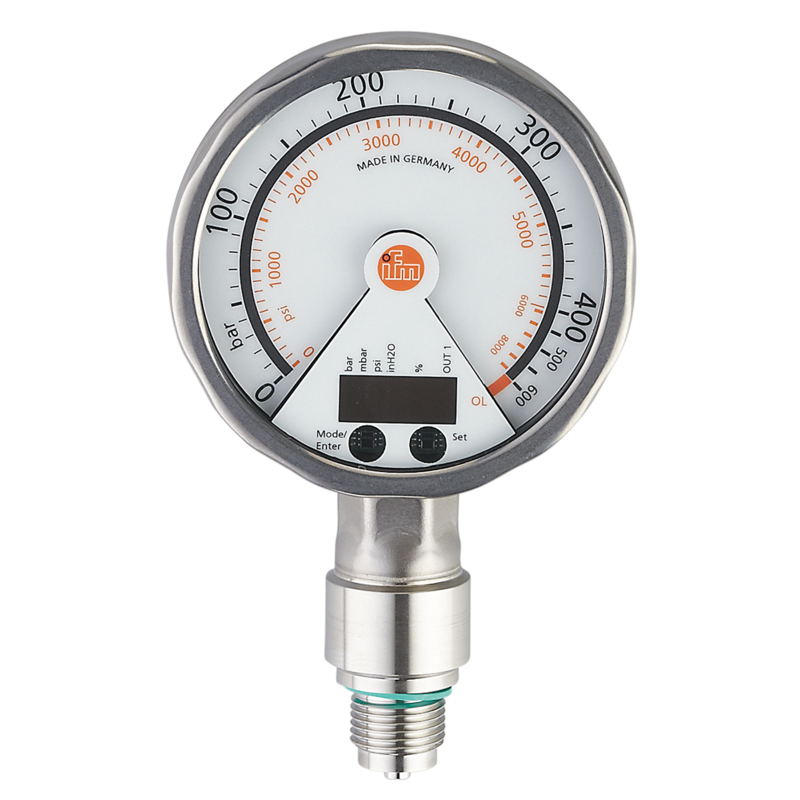

PG2450 - PG-400-REB12-MFRKG/US/ /P
Manometry elektroniczne firmy IFM, 0...400 bar, G1/2, PNP/NPN-NO/NC, analogowy, max. temp. medium -25...80 stC
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Wyjście analogowe, przełącznik ciśnienia i nadajnik w jednym urządzeniu
- Doskonała czytelność również z dużej odległości
- Obracany wyświetlacz z wykresem diodowym LED wskazującym punkt przełączania
- Programowalne wyjście przełączające i skalowalne wyjście analogowe
- Wytrzymała obudowa ze stali nierdzewnej do zastosowań w trudnych warunkach przemysłowych
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | |
| Zakres pomiarowy | ||
| 0...400 bar | 0...5800 psi | |
| Przyłącze procesowe | połączenie gwintowane G 1/2 gwint zewnętrzny | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | do aplikacji przemysłowych | |
| Media | ciecze i gazy | |
| Warunkowo odpowiedni dla | do użycia z gazami o ciśnieniu> 25 bar tylko na zapytanie | |
| Temperatura medium [°C] | -25...80 | |
| Minimalne ciśnienie niszczące | ||
| 1200 bar | 17400 psi | |
| Wytrzymałość na ciśnienie | ||
| 800 bar | 11600 psi | |
| Rodzaj ciśnienia | ciśnienie względne | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...32 DC | |
| Pobór prądu [mA] | < 70; (24 V) | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 6 | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; (konfigurowalne) | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 1 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250 | |
| Częstotliwość przełączania DC [Hz] | 75 | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20, odwracalny; (skalowany) | |
| Maks. obciążenie [Ω] | (Ub - 10 V) / 20 mA | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy | ||
| 0...400 bar | 0...5800 psi | |
| Punkt przełączania SP | ||
| 2...600 bar | 30...8700 psi | |
| Punkt resetu rP | ||
| 0...598 bar | 0...8670 psi | |
| Wyjście analogowe / dolna wartość | ||
| 0...500 bar | 0...7250 psi | |
| Wyjście analogowe / górna wartość | ||
| 100...600 bar | 1450...8700 psi | |
| W krokach co | ||
| 1 bar | 10 psi | |
| Dokładność / odchylenie | ||
| Dokładność punktu przełączania [% zakresu] | < ± 0,6; (Turn down 1:1) | |
| Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 0,35 (BFSL) / < ± 0,6 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line) | |
| Odchylenie histerezy [% zakresu] | < ± 0,5; (Turn down 1:1) | |
| Stabilność długotrwała [% zakresu] | < ± 0,1; (Turn down 1:1; na 6 miesiecy) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | < ± 0,3; (0...70 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | < ± 0,3; (0...70 °C) | |
| Czasy reakcji | ||
| Czas reakcji [ms] | < 9 | |
| Tłumienie wartości procesowej dAP [s] | 0,01...30 | |
| Tłumienie wyjścia analogowego dAA [s] | 0,01...30 | |
| Czas odpowiedzi skokowej wyjścia analogowego [ms] | 28 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -20...80 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 67; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-5 Surge | 0,5/1 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN IEC 68-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 100 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 568,3 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PA; FKM; PTFE; szyba przednia: Laminowane szkło bezpieczne 4 mm | |
| Materiały części w kontakcie z medium | Al2O3 (ceramika); FKM; stal nierdzewna (1.4404 / 316L) | |
| Min. liczba cykli ciśnienia | 100 milionów | |
| Przyłącze procesowe | połączenie gwintowane G 1/2 gwint zewnętrzny | |
| Zintegrowany tłumik | tak | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 2 x LED, kolor zielony | |
| Stan wyjścia | LED, kolor żółty | |
| Punkty przełączania | pierścień LED, kolor czerwony | |
| Wyświetlanie funkcji | wyświetlacz alfanumeryczny, kolor czerwony 4-cyfrowy | |
| Wartość mierzona | Wyświetlacz analogowy, 0...350° obrototowy, wskaźnik niewidoczny, gdy urządzenie jest odłączone | |
| Wartość mierzona | wyświetlacz alfanumeryczny, kolor czerwony 4-cyfrowy | |
| Ze skalą | tak | |
| Rozszerzony zasięg wyświetlacza (maks.) | ||
| 600 bar | 8700 psi | |
| Uwagi | ||
| Uwagi | Dokładność punktu przełączania w rozszerzonym zakresie wyświetlania: 1,5% zakresu | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
