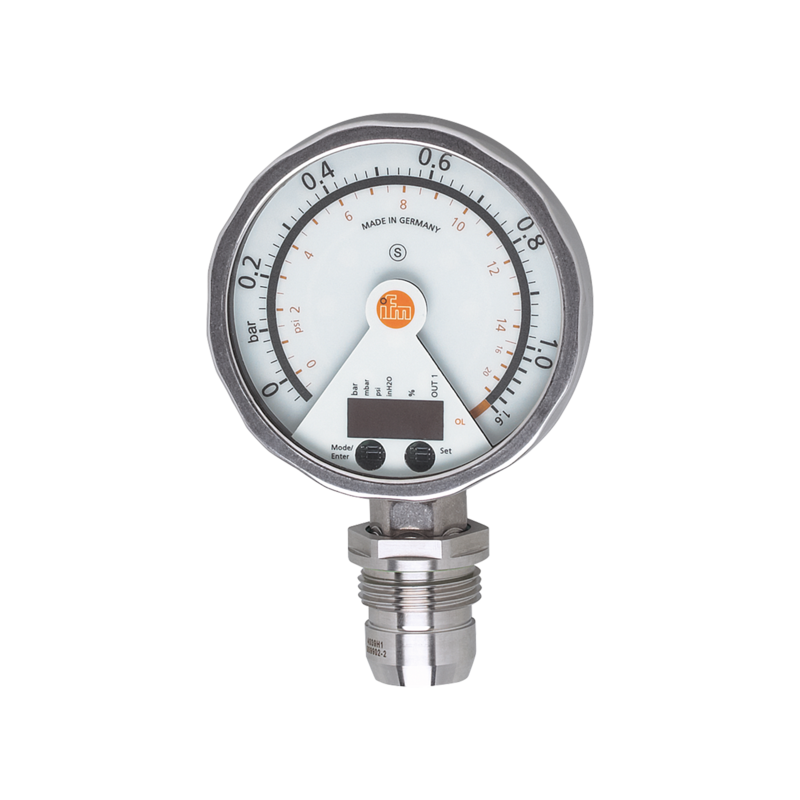

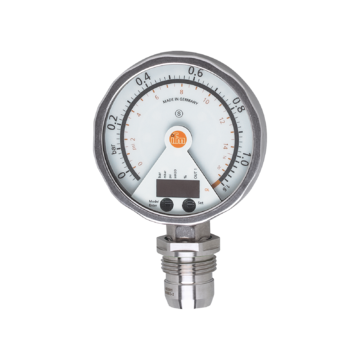

PG2897 - PG-001-REA01-MFRKG/US/ /P

Manometry elektroniczne firmy IFM, -0,05...1 bar, G1 zewnętrzny stożkowy, PNP/NPN-NO/NC, analogowy, max. temp. medium -25...125; (145 max. 1h) stC

Kod produktu: PG2897
Oznaczenie producenta: PG-001-REA01-MFRKG/US/ /P
Producent: IFM
Kategoria: Manometry elektroniczne

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie

Wysyłka:

2 tygodnie

Cena:

681,10 €

837,75 € z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie

2 tygodnie

Gwarancja

Producent

IFM

Opisy produktu

Wyjście analogowe, przełącznik ciśnienia i nadajnik w jednym urządzeniu
Doskonała czytelność również z dużej odległości
Obracany wyświetlacz z wykresem diodowym LED wskazującym punkt przełączania
Higieniczna i wytrzymała obudowa ze stali nierdzewnej zgodna z wymaganiami przemysłu spożywczego
Płaskie przyłącze procesowe do stosowania w procesach CIP i SIP

Cechy produktu
Liczba wejść i wyjść		Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1
Przyłącze procesowe		połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający Uwaga: Urządzenie może być instalowane tylko w przyłączu procesowym dla stożka uszczelniającego G1.; Stożek uszczelniający G1 urządzenia nadaje się tylko do adapterów z metalowym ogranicznikiem końcowym.
Aplikacja
Konstrukcja		styki pozłacane
Aplikacja		montaż zabudowany do przemysłu spożywczego
Media		Media lepkie i zawiesiny; ciecze i gazy
Temperatura medium [°C]		-25...125; (145 max. 1h)
Minimalne ciśnienie niszczące
	30 bar	435 psi
Wytrzymałość na ciśnienie
	10 bar	145 psi
Rodzaj ciśnienia		ciśnienie względne
MAWP (dla aplikacji zgodnych z CRN) [bar]		10
Dane elektryczne
Napięcie zasilania [V]		18...32 DC
Pobór prądu [mA]		< 70; (24 V)
Min. rezystancja izolacji [MΩ]		100; (500 V DC)
Klasa ochrony		III
Zabezpieczenie przed odwrotną polaryzacją		tak
Czas rozruchu [s]		6
Zasada pomiaru		hydrostatyczna
Zintegrowana funkcja Watchdog		tak
Wejścia / wyjścia
Liczba wejść i wyjść		Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1
Wyjścia
Łączna liczba wyjść		2
Sygnał wyjściowy		sygnał przełączający; sygnał analogowy; (konfigurowalne)
Wykonanie elektryczne		PNP/NPN
Liczba wyjść binarnych		1
Funkcja wyjścia		normalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC [V]		2
Prąd obciążenia wyjścia przełączającego DC [mA]		250
Częstotliwość przełączania DC [Hz]		50
Liczba wyjść analogowych		1
Analogowe wyjście prądowe [mA]		4...20, odwracalny; (skalowany)
Maks. obciążenie [Ω]		(Ub - 10 V) / 20 mA
Zabezpieczenie przed zwarciem		tak
Typ zabezpieczenia przed zwarciem		impulsowe
Zabezpieczenie przed przeciążeniem		tak
Zakres pomiaru / nastaw
Punkt przełączania SP
	-0,048...1,6 bar	-0,7...23,21 psi
Punkt resetu rP
	-0,05...1,598 bar	-0,73...23,18 psi
Wyjście analogowe / dolna wartość
	-0,05...1,35 bar	-0,73...19,58 psi
Wyjście analogowe / górna wartość
	0,2...1,6 bar	2,9...23,21 psi
W krokach co
	0,001 bar	0,01 psi
Dokładność / odchylenie
Dokładność punktu przełączania [% zakresu]		< ± 0,2; (Turn down 1:1)
Powtarzalność [% zakresu]		< ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1)
Odchyłka od charakterystyki [% zakresu]		< ± 0,2; (Turn down 1:1 , liniowość uwzględniająca histerezę i powtarzalność , ustawienie wartości granicznej według normy DIN EN IEC 62828-1)
Odchylenie liniowości [% zakresu]		< ± 0,15; (Turn down 1:1)
Odchylenie histerezy [% zakresu]		< ± 0,15; (Turn down 1:1)
Stabilność długotrwała [% zakresu]		< ± 0,1; (Turn down 1:1; na rok)
Współczynnik temperaturowy punktu zerowego [% na zakres 10 K]		< ± 0,05; (0...70 °C)
Współczynnik temperaturowy zakresu [% na zakres 10 K]		< ± 0,15; (0...70 °C)
Czasy reakcji
Czas reakcji [ms]		< 10
Tłumienie wartości procesowej dAP [s]		0,01...30
Tłumienie wyjścia analogowego dAA [s]		0,01...30
Czas odpowiedzi skokowej wyjścia analogowego [ms]		25
Warunki pracy
Temperatura otoczenia [°C]		-25...80
Temperatura składowania [°C]		-40...100
Ochrona		IP 67; IP 69K
Testy / dopuszczenia
EMC
	EN 61000-4-2 ESD	4 kV CD / 8 kV AD
	EN 61000-4-3 w.cz. promieniowane	10 V/m
	EN 61000-4-4 Burst	2 kV
	EN 61000-4-5 Surge	0,5/1 kV
	EN 61000-4-6 w. cz. przewodzone	10 V
Odporność na wstrząsy
	DIN IEC 68-2-27	50 g (11 ms)
Odporność na wibracje
	DIN IEC 68-2-6	20 g (10...2000 Hz)
MTTF [lata]		100
Uwaga dotycząca dopuszczeń		certyfikat testów fabrycznych dostępny do pobrania ze strony www.factory-certificate.ifm
Dane mechaniczne
Waga [g]		533
Materiał		stal nierdzewna (1.4404 / 316L); PA; FKM; PTFE; szyba przednia: Laminowane szkło bezpieczne 4 mm
Materiały części w kontakcie z medium		ceramika (99,9 % Al2 O3); stal kwasoodporna (1.4435 / 316L); charakterystyka powierzchniowa: Ra < 0,4 / Rz 4; PTFE
Min. liczba cykli ciśnienia		100 milionów
Przyłącze procesowe		połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający Uwaga: Urządzenie może być instalowane tylko w przyłączu procesowym dla stożka uszczelniającego G1.; Stożek uszczelniający G1 urządzenia nadaje się tylko do adapterów z metalowym ogranicznikiem końcowym.
Wyświetlacze / elementy robocze
Wyświetlacz
	Jednostka wyświetlana	2 x LED, kolor zielony
	Stan wyjścia	LED, kolor żółty
	Punkty przełączania	pierścień LED, kolor czerwony
	Wyświetlanie funkcji	wyświetlacz alfanumeryczny, kolor czerwony 4-cyfrowy
	Wartość mierzona	Wyświetlacz analogowy, 0...350° obrototowy, wskaźnik niewidoczny, gdy urządzenie jest odłączone
	Wartość mierzona	wyświetlacz alfanumeryczny, kolor czerwony 4-cyfrowy
Ze skalą		tak
Rozszerzony zasięg wyświetlacza (maks.)
	1,6 bar	23,21 psi
Uwagi
Uwagi		Odchyłka od charakterystyki na rozszerzonym zakresie wyświetlacza: 1,5 % zakresu Dokładność punktu przełączania w rozszerzonym zakresie wyświetlania: 1,5% zakresu
Sztuk w opakowaniu		1 szt.
Połączenie elektryczne
Podłączenie		Konektor: 1 x M12; kodowanie: A; Styki: pozłacane
