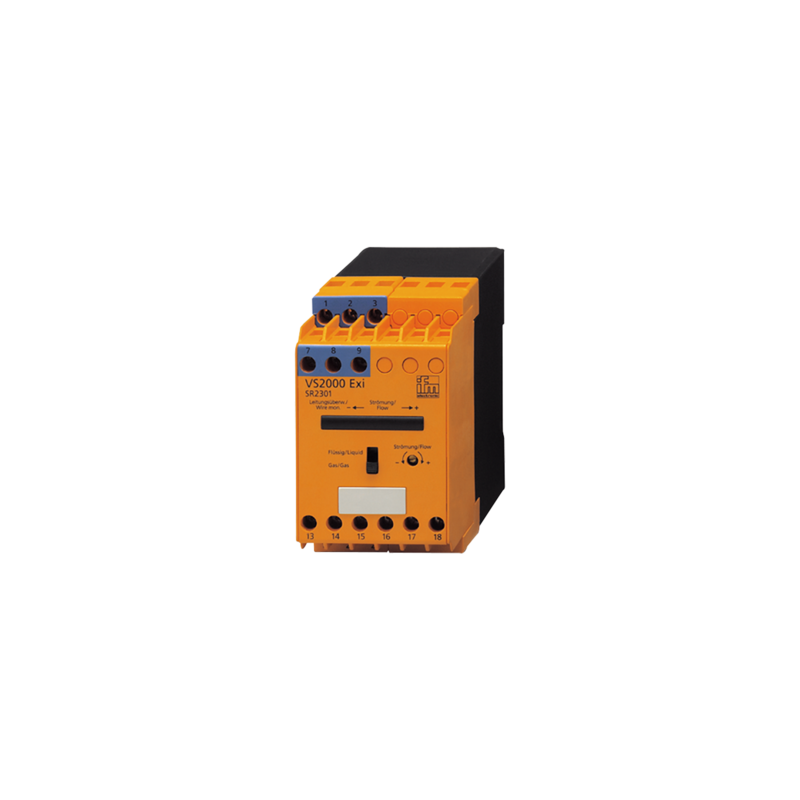

SN2302 - VS2000/110VAC/EXI/1G
Elektornika do instalacji na szynę DIN do kontroli przepłuwu firmy IFM, do współpracy z czujnikami przepływu seria SF
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do zastosowań w strefach niebezpiecznych
- Zintegrowany monitoring przepływu i oprzewodowania
- Intuicyjne nastawianie punktu przełączania i czynnika
- Do podłączania iskrobezpiecznych czujników przepływu
- Wyraźnie widoczny, wielokolorowy wyświetlacz LED wykresów słupkowych
| Aplikacja | ||
|---|---|---|
| Aplikacja | Monitorowanie przepływu; Monitorowanie ciągłości przewodu | |
| Dane elektryczne | ||
| Częstotliwość AC [Hz] | 47...63 | |
| Tolerancja napięcia zasilania [%] | -10...10 | |
| Napięcie zasilania [V] | < 110 AC | |
| Maks. pobór energii [VA] | 5 | |
| Zabezpieczenie przed odwrotną polaryzacją | nie | |
| Czas rozruchu [s] | 30 | |
| Liczba kanałów | 1 | |
| Wyjścia | ||
| Wykonanie elektryczne | przekaźnik | |
| Obciążalność styku | 4 A (250 V AC cos phi > 0,7) ; 0,2 A (250 V DC); 4 A (24 V DC) | |
| Funkcja przełączania monitorowanie przepływu | przekaźnik wzbudzony przy zadanym przepływie | |
| Funkcja przełączania monitorowanie ciągłości obwodu | przekaźnik odwzbudzony w przypadku przerwania obwodu | |
| Zabezpieczenie przed zwarciem | nie | |
| Zabezpieczenie przed przeciążeniem | nie | |
| Software / programowanie | ||
| Regulacja punktu przełączania | potencjometr | |
| Wybór ciecz / gaz | z przełącznikiem suwakowym | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -20...60 | |
| Temperatura składowania [°C] | -20...85 | |
| Ochrona | IP 40 | |
| Stopień ochrony zacisków | IP 20 | |
| Testy / dopuszczenia | ||
| Dopuszczenie | PTB 01 ATEX 2075; IECEx PTB 07.0004; TIIS TC16593 | |
| Oznaczenie ATEX | II (1) G [Ex ia Ga] IIC | |
| MTTF [lata] | 248 | |
| Dane mechaniczne | ||
| Waga [g] | 506,5 | |
| Obudowa | Obudowa do montażu na szynę DIN | |
| Wymiary [mm] | 78 x 45 x 120 | |
| Materiał | sztuczne tworzywo | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Funkcja | 11 x LED | |
| Stan wyjścia | LED, kolor czerwony | |
| Połączenie elektryczne | ||
| Wymagana ochrona | bezpiecznik miniaturowy wg IEC60127-2 karta 1; ≤ 5 A; szybki; Proszę umieścić bezpiecznik poza strefą zagrożenia wybuchem. | |
| Uwagi | ||
| Uwagi | Uwaga Wzmacniacz separacyjny musi być zamontowany poza strefą EX Zalecenie Sprawdź działanie funkcji bezpieczeństwa po wystąpieniu zwarcia. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | zaciski: 15 x ...2,5 mm2 | |
