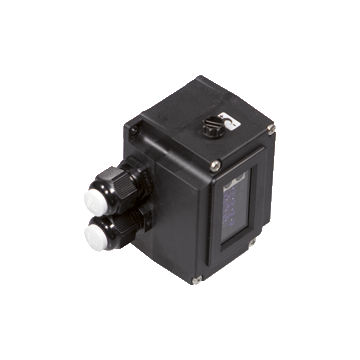

DAD15-8P-NPN/35 - 120840
Optyczny transport danych firmy Pepperl+Fuchs, 8 bitów równoległych, dwukierunkowych 10 wejść, NPN; 10 wyjść, NPN, zakres 0 ... 2500 mm, modulowane światło podczerwone, 10 ... 30 V DC, 2 x dławica M16
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Optyczny transport danych DAD15-8P-NPN/35
- 8-bitowy równoległy transfer danych
- Bardzo duży kąt rozbieżności
- Można połączyć szeregowo
- Połączenie z zaciskami sprężynowymi
- Stopień ochrony IP67
| Opis produktu | ||
|---|---|---|
| optycznego transmitera danych | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 2500 mm | |
| Zakres wykrywania progu | 5000 mm | |
| Źródło światła | Podczerwień | |
| Rodzaj światła | modulowane światło podczerwone | |
| Średnica plamki świetlnej | około 500 mm przy 1,5 m | |
| Kąt rozbieżności | ± 8 ° | |
| Limit światła otoczenia | 5000 Lux | |
| Czas cyklu | 35 ms | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 200 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielony | |
| Wskaźnik przepływu danych | Wejścia: 8 diod LED zielony <br> Wyjścia: 8 diod LED czerwony | |
| Elementy sterujące | regulacja czułości | |
| Elementy sterujące | Przełącznik trybu działania 4: Zachowanie po zerwaniu wiązki <br> Przełączniki 1 + 2: Adres | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Prąd zasilania bez obciążenia | 40 mA | |
| Wygaszanie próbkowania danych | Włącz dezaktywację emiterów wejściowych | |
| Prędkość transmisji danych | 225 bitów / s | |
| Interfejs | ||
| Typ interfejsu | 8 bitów równoległych, dwukierunkowych <br> 10 wejść, NPN; 10 wyjść, NPN | |
| Wyjście | ||
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 200 mA na kanał, zabezpieczone przed zwarciem, ogółem max. 800 mA | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenia | CE | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -20 ... 75 ° C (-4 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 53 mm | |
| Głębokość obudowy | 56 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 2 dławiki kablowe M16, zacisk sprężynowy zaciski w komorze zaciskowej | |
| Materiał | ||
| Obudowa | Terluran <sup> ® </sup>, czarny | |
| Osłona optyki | szkło | |
| Masa | 170 g | |
