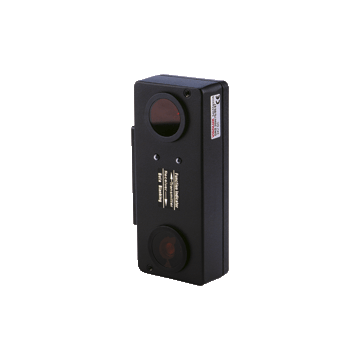

DAD30-RT/35 - 418450
Optyczny transport danych firmy Pepperl+Fuchs, RS 232, RS 422, CL20 mA aktywne / pasywne przełączalne, zakres 0 ... 100 m, modulowane widzialne światło czerwone, 24 V DC ± 25%, złącze Sub-D
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Optyczny transport danych DAD30-RT/35
- Kompaktowa, płaska aluminiowa obudowa
- Za pomocą przełączników DIP można wybrać 3 interfejsy w urządzeniu
- Widoczne czerwone światło
- W komplecie złącze z pokrywą ochronną
| Opis produktu | ||
|---|---|---|
| optycznego transmitera danych | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 100 m | |
| Zakres wykrywania progu | 150 m | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Pomoc w wyrównaniu | z wyświetlaczem funkcji | |
| Tryb transmisji | FSK | |
| Opóźnienie odpowiedzi | 40 µs | |
| Średnica plamki świetlnej | 1800 mm przy odległości 100 m | |
| Kąt rozbieżności | Nadajnik: 1 ° Nadajnik: 5 ° | |
| Limit światła otoczenia | 30000 Lux | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | Czerwona dioda LED: punkt przełączania <br> Zielona dioda LED: wysekranjąca kontrola stabilności | |
| Elementy sterujące | 8-krotny przełącznik DIP do wyboru częstotliwości transmisji i interfejsu | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 V DC ± 25% | |
| Prąd zasilania bez obciążenia | 200 mA | |
| Wygaszanie próbkowania danych | Wejście do wygaszania danych przychodzących przy +24 V DC | |
| Prędkość transmisji danych | 0 ... 19,2 kBit / s | |
| Częstotliwość pracy | F1 = 83 kHz F2 = 118 kHz | |
| Interfejs | ||
| Typ interfejsu | RS 232, RS 422, CL20 mA aktywne / pasywne przełączalne | |
| Wyjście | ||
| Wyjście wskazania przed usterką | 2 wyjścia PNP, zabezpieczone przed zwarciem, 30 V DC 0,1 A <br> aktywowane dla kontroli pojedynczej lub wysekranjącej stabilności | |
| Wyjście pomiarowe | +1,8 ... 5,8 V DC, maks. 10 mA, <br> prosta kontrola stabilności: 2,5 V potrójna kontrola stabilności: 4,2 V. | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenia | CE | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -20 ... 75 ° C (-4 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP65 | |
| Podłączenie | 25-stykowe złącze Sub-D | |
| Materiał | ||
| Obudowa | Aluminium | |
| Osłona optyki | soczewka z tworzywa | |
| Masa | 500 g | |
