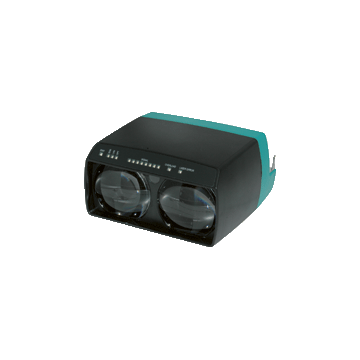

LS670-DA-EN/F1 - 244732

Optyczny transport danych firmy Pepperl+Fuchs, 100 BASE-TX, zakres 0 ... 150 m, modulowane światło podczerwone, 18 ... 30 V DC,

LS670-DA-EN/F1 - 244732

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Zapytaj o cenę

Dodaj produkt do koszyka i złóż zapytanie lub skorzystaj z opcji Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent

Opisy produktu

Najważniejsze parametry Optyczny transport danych LS670-DA-EN/F1

  • Niezależny od protokołu Ethernet
  • Złącze wtykowe do szybkiego montażu
  • Bez parametryzacji
  • Wskaźnik linii dla siły sygnału


Opis produktu
Optyczny łącznik danych dla szybkiego Ethernetu, zasięg wykrywania 150 m, światło podczerwone, szybkość transmisji danych 7,5 MBit / s, wtyczka M12
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 150 m
Zakres wykrywania progu 180 m
Źródło światła Dioda laserowa
Rodzaj światła modulowane światło podczerwone
Znamionowe parametry lasera
Klasa NIEWIDZIALNE PROMIENIOWANIE LASEROWE, NIE WIDAĆ BEZPOŚREDNIO PRZYRZĄDÓW OPTYCZNYCH
Klasa lasera 1M
Długość fali 785 nm
Długość impulsu 8 ns
Częstotliwość powtarzania 62,5 MHz
Maksymalna moc optyczna 60 mW
Średnica plamki świetlnej 1,5 m przy odległości 100 m
Kąt rozbieżności 0.9 °
Limit światła otoczenia > 10000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 58.6 a
Czas misji (T <sub> M </sub>) 10 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik przepływu danych LED zielona: OPTO-Link <br> LED żółta: LAN-Link <br> LED czerwona: BŁĄD
Wskaźnik diagnostyczny Czerwona dioda LED: PRZECIĄŻENIE
Wskaźnik funkcji Siła sygnału (8 diod LED: czerwona, żółta, zielona)
Specyfikacje elektryczne
Napięcie robocze 18 ... 30 V DC
Prąd zasilania bez obciążenia 200 mA
Prędkość transmisji danych 7,5 MBit / s
Interfejs
Typ interfejsu 100 BASE-TX
Wyjście
Wyjście wskazania przed usterką 1 PNP, nieaktywny w przypadku braku kontroli stabilności, zabezpieczone przed zwarciem, max. 200 mA
Dostosowanie
Bezpieczeństwo lasera EN 60825-1:2007
Aprobaty i certyfikaty
Aprobata UL Lista cULus
Zatwierdzenie FDA IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r.
Warunki otoczenia
Temperatura otoczenia -10 ... 50 ° C (14 ... 122 ° F)
Temperatura przechowywania -20 ... 70 ° C (-4 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 170 mm
Wysokość obudowy 90 mm
Stopień ochrony IP65
Materiał
Obudowa ABS / PC
Osłona optyki plastikowy
Masa 700 g
