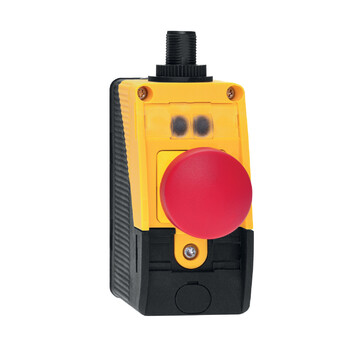

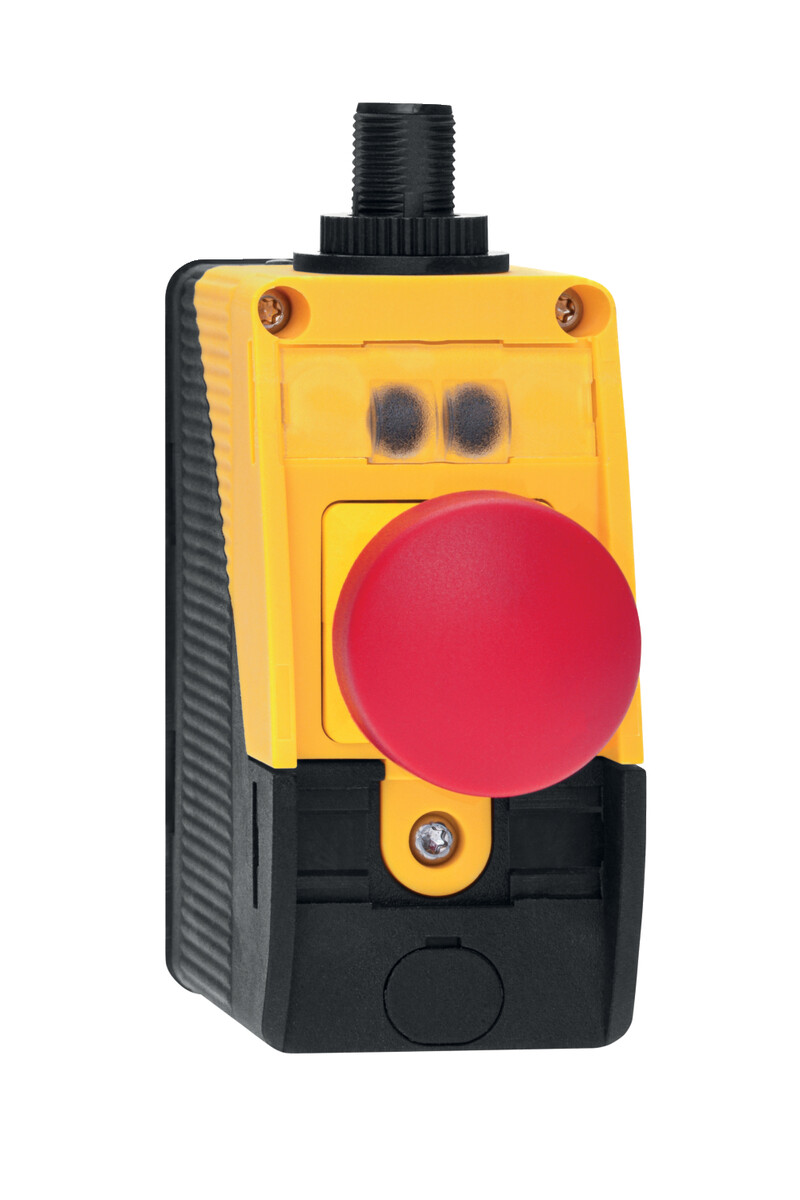

BDF100-NH-G-ST - 101215862

Wyłącznik awaryjny E-stop Schmersal, odporność na uderzenia 100 g, klasa IP65, montaż na profilach 40 mm, napięcie 24 VDC, 2 NC+1 NO, wymiar 99x40x69 mm, żółta obudowa, konektor M12.


Dodaj do porównania Usuń z porównania

109,70 €

134,93 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BDF100-NH-G-ST 101215862

  • Wyłącznik E-stop z zatrzaskiem
  • Obudowa z tworzywa termoplastycznego
  • Smukła, wytrzymała na uderzenia obudowa
  • do montazu na standardowych profilach aluminiowych
  • do zamontowania w ergonomicznie korzystnej pozycji
  • szeroki wybór Przyciski podświetlane, Przełączniki, Lampki sygnalizacyjne LED, Przełączniki kluczykowe i Przyciski E-stop
  • Etykietowanie we własnym zakresie przy użyciu plastikowej wkładki
Klucz zamówieniowy
Oznaczenie typu produktu BDF100-NH-G-ST
Numer artykułu (Numer katalogowy) 101215862
EAN (European Article Number) 4030661448428
eCl@ss number, version 12.0 27-37-12-16
eCl@ss number, version 11.0 27-37-12-16
Numer eCl@ss, wersja 9.0 27-37-12-16
ETIM number, version 7.0 EC000225
ETIM number, version 6.0 EC000225
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1,EN IEC 60947-5-5,EN IEC 60947-1
Niesprzyjające warunki klimatyczne IEC 60068-2-30
Wykonanie Obudowa zespołu
Materiał obudowy Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące
Kolor górnej części obudowy żółty
Wykorzystane pozycje, pozycja 1 Wyłącznik E-stop z zatrzaskiem
Ciężar brutto 140 g
Dane ogólne - właściwości
Przycisk stopu awaryjnego Tak
Liczba zestyków NC 2
Liczba zestyków NO 1
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 100 000 operacji
Dane mechaniczne
Trwałość mechaniczna, przycisk zatrzymania awaryjnego 100 000 operacji
Trwałość mechaniczna, urządzenia sterujące 1 000 000 operacji
Mechanical life, Key operated- selector switch 30 000 operacji
Skok główki 3 mm
Siła przełączania, maksimum 8 N
Siła, typowy 1 N
Wykonanie śrub mocujących 2x M5
Mechanical data - Connection technique
Konektor Konektor M12, 8-polowy
Dane mechaniczne - Wymiary
Szerokość 40 mm
Wysokość 99 mm
Głębokość 69 mm
Warunki otoczenia
Stopień ochrony IP65
Ambient temperature -25 ... +65 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10 … 100 Hz, z 20 g
odporność na uderzenie 100 g / 6 ms
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 60 V
Znamionowe napięcie udarowe wytrzymywane 0,8 kV
Kategoria przepięcia III
Stopień zanieczyszczenia zgodnie z VDE 0100 3
Dane elektryczne
Znamionowy prąd cieplny 2 A
LED current consumption (operating elements) 16 mA
Rated operating voltage 24 VDC
Kategoria użytkowania AC-15 24 VAC
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 1 A
Odpowiedni dla niskich napięć ? 5 V / ? 1 mA
Zasada przełączania cross-point-system
Częstotliwość przełączania 1 200 /h
Materiał zestyków, elektrycznych Ag-Ni 10 pozłacane
Pozostałe dane
Uwaga (zastosowania aplikacyjne) Suitable for 40 mm profiles
