BDF100-NHK-G-ST - 101211974

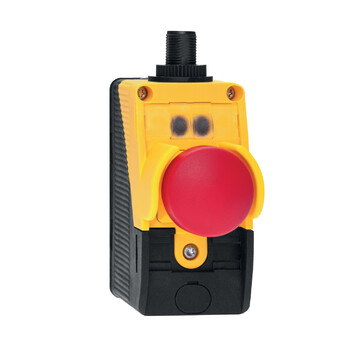

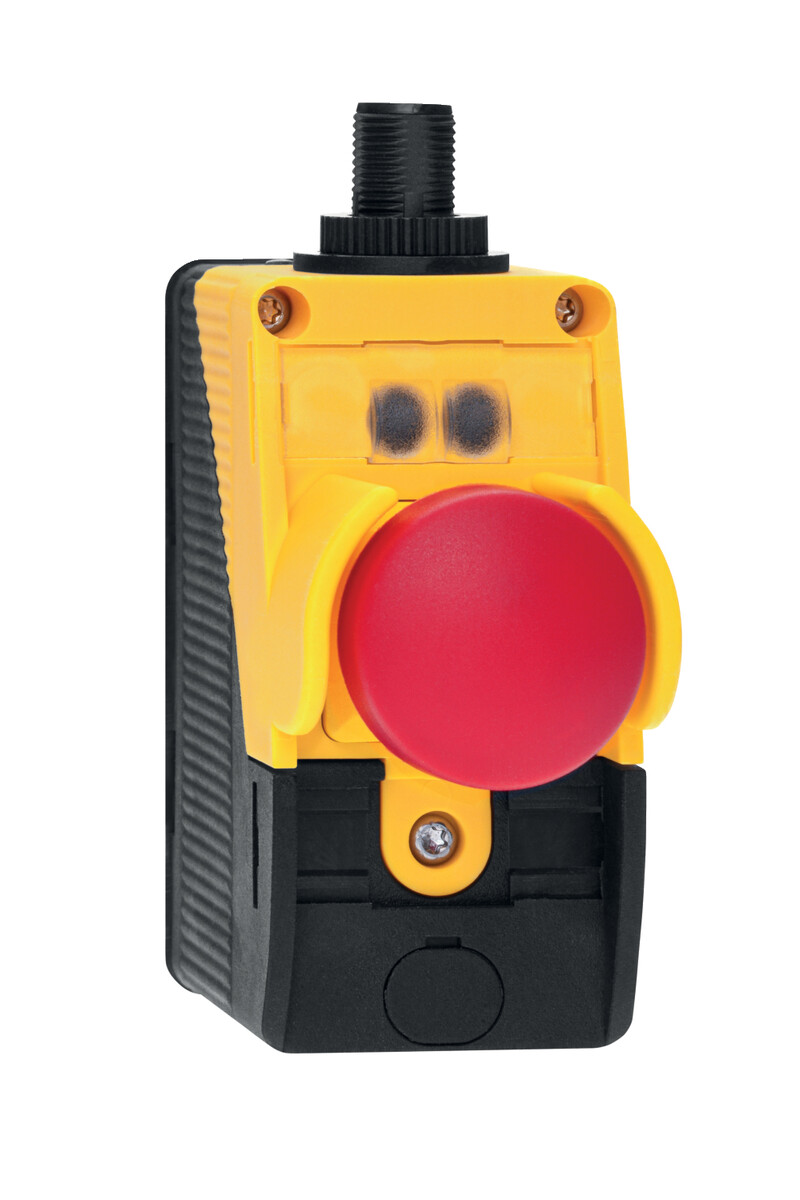

Wyłącznik E-stop Schmersal z kołnierzem ochronnym, IP65, odporność na uderzenia 100 g, 2 NC+1 NO, wymiary 99x40x69 mm, montaż na profilach 40 mm, napięcie 24 VDC, żółta obudowa, konektor M12.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BDF100-NHK-G-ST 101211974
- Wyłącznik E-stop z zatrzaskiem z Kołnierz ochronny
- Obudowa z tworzywa termoplastycznego
- Smukła, wytrzymała na uderzenia obudowa
- do montazu na standardowych profilach aluminiowych
- do zamontowania w ergonomicznie korzystnej pozycji
- szeroki wybór Przyciski podświetlane, Przełączniki, Lampki sygnalizacyjne LED, Przełączniki kluczykowe i Przyciski E-stop
- Etykietowanie we własnym zakresie przy użyciu plastikowej wkładki
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BDF100-NHK-G-ST | |
| Numer artykułu (Numer katalogowy) | 101211974 | |
| EAN (European Article Number) | 4030661448435 | |
| eCl@ss number, version 12.0 | 27-37-12-16 | |
| eCl@ss number, version 11.0 | 27-37-12-16 | |
| Numer eCl@ss, wersja 9.0 | 27-37-12-16 | |
| ETIM number, version 7.0 | EC000225 | |
| ETIM number, version 6.0 | EC000225 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1,EN IEC 60947-5-5,EN IEC 60947-1 | |
| Niesprzyjające warunki klimatyczne | IEC 60068-2-30 | |
| Wykonanie | Obudowa zespołu | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Kolor górnej części obudowy | żółty | |
| Wykorzystane pozycje, pozycja 1 | Przycisk grzybkowy do zatrzymywania awaryjnego, z kołnierzem ochronnym | |
| Ciężar brutto | 150 g | |
| Dane ogólne - właściwości | ||
| Przycisk stopu awaryjnego | Tak | |
| kołnierz ochronny w pokrywie obudowy | Tak | |
| Liczba zestyków NC | 2 | |
| Liczba zestyków NO | 1 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 100 000 operacji | |
| Dane mechaniczne | ||
| Trwałość mechaniczna, przycisk zatrzymania awaryjnego | 100 000 operacji | |
| Trwałość mechaniczna, urządzenia sterujące | 1 000 000 operacji | |
| Mechanical life, Key operated- selector switch | 30 000 operacji | |
| Skok główki | 3 mm | |
| Siła przełączania, maksimum | 8 N | |
| Siła, typowy | 1 N | |
| Wykonanie śrub mocujących | 2x M5 | |
| Mechanical data - Connection technique | ||
| Konektor | Konektor M12, 8-polowy | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 40 mm | |
| Wysokość | 99 mm | |
| Głębokość | 69 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient temperature | -25 ... +65 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 100 Hz, z 20 g | |
| odporność na uderzenie | 100 g / 6 ms | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 60 V | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 2 A | |
| LED current consumption (operating elements) | 16 mA | |
| Rated operating voltage | 24 VDC | |
| Kategoria użytkowania AC-15 | 24 VAC | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 1 A | |
| Odpowiedni dla niskich napięć | ? 5 V / ? 1 mA | |
| Zasada przełączania | cross-point-system | |
| Częstotliwość przełączania | 1 200 /h | |
| Materiał zestyków, elektrycznych | Ag-Ni 10 pozłacane | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | Suitable for 40 mm profiles | |
