BDF200-FB-B-B-LT-LT-2875 - 103040686

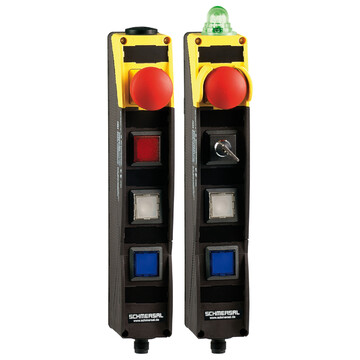

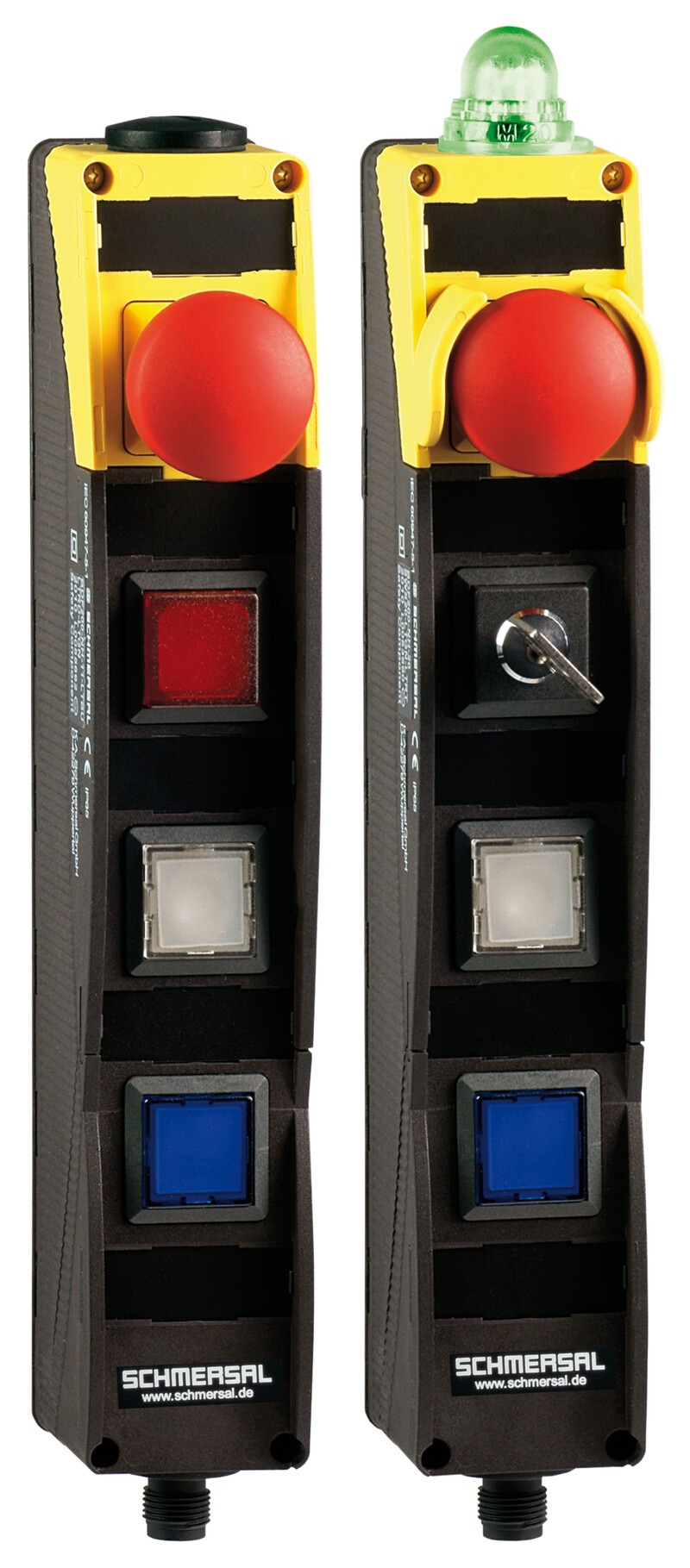

Panel sterowniczy Schmersal, interfejs FB, IP65, 24 VDC, prąd 600 mA, dwie zaślepki, dwa podświetlane przyciski z wymiennymi kolorami, obudowa termoplastyczna, złącze M12, do Safety-Fieldbox.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BDF200-FB-B-B-LT-LT-2875 103040686
- zintegrowany interfejs FB do podłączenia do modułu Safety-Fieldbox SFB
- Poz 1: Zaślepka
- Poz 2: Zaślepka
- Poz 3: Przycisk podświetlany 2875 z z wymiennymi kolorami
- Poz 4: Przycisk podświetlany 2875 z z wymiennymi kolorami
- smukła, odporna na uderzenia obudowa
- do zamontowania w ergonomicznie korzystnej pozycji
- do montazu na standardowych profilach aluminiowych
- Zatrzymanie awaryjne z elektronicznymi urządzeniami OSSD
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | BDF200-FB-B-B-LT-LT-2875 | |
Numer artykułu (Numer katalogowy) | 103040686 | |
EAN (European Article Number) | 4030661555249 | |
eCl@ss number, version 12.0 | 27-37-12-16 | |
eCl@ss number, version 11.0 | 27-37-12-16 | |
Numer eCl@ss, wersja 9.0 | 27-37-12-16 | |
ETIM number, version 7.0 | EC000225 | |
ETIM number, version 6.0 | EC000225 | |
Informacja dodatkowa (Klucz zamówieniowy) | Uwaga: patrz klucz zamówieniowy | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | EN ISO 13849-1,EN ISO 13850,EN IEC 60947-5-1,EN IEC 60947-5-5,EN IEC 61508 | |
Niesprzyjające warunki klimatyczne | DIN EN 60068 | |
Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
Czas reakcji, maksimum | 50 ms | |
Czas trwania zagrożenia, maksimum | 100 ms | |
Wykorzystane pozycje, pozycja 1 | blanking plug | |
Wykorzystane pozycje, pozycja 2 | ||
Blanking plug | ||
Wykorzystane pozycje, pozycja 3 | LT-2875, Przycisk podświetlany | |
Wykorzystane pozycje, pozycja 4 | LT-2875.,Przycisk podświetlany | |
Ciężar brutto | 280 g | |
Dane ogólne - właściwości | ||
Diagnostyka szeregowa | Nie | |
Field box interface | Ja | |
Lampka wskaźnikowa | Nie | |
Funkcje bezpieczeństwa | Tak | |
Liczba bezpiecznych wyjść cyfrowych | 2 | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1,EN IEC 61508 | |
Performance Level, up to | e | |
Kategoria zgodnie z EN ISO 13849 | 4 | |
Wartość PFH | 2,89 x 10?1° /h | |
Uwaga (wartość PFH) | maksymalnie 5 000 cykli przełączania na rok | |
Safety Integrity Level (SIL) | 3 | |
Żywotność | 20 Rok(lata) | |
Dane mechaniczne | ||
Trwałość mechaniczna, przycisk zatrzymania awaryjnego | 100 000 operacji | |
Trwałość mechaniczna, urządzenia sterujące | 1 000 000 operacji | |
Montaż | wewnętrzne otwory montażowe | |
Wykonanie śrub mocujących | 2x M5 | |
Mechanical data - Connection technique | ||
Przyłącze (mechaniczne) | Konektor M12, 8-pol., kodowanie typu A | |
Dane mechaniczne - Wymiary | ||
Szerokość | 40 mm | |
Wysokość | 69 mm | |
Głębokość | 220 mm | |
Długość x Szerokość x Wysokość | Głębokość: 233.5 … 252.5 mm (bez lampki i z lampką sygnalizacyjną) | |
Warunki otoczenia | ||
Stopień ochrony | IP65 | |
Ambient temperature | -25 ... +65 °C | |
Storage and transport temperature | -25 ... +85 °C | |
Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 150 Hz, amplituda 0,35 mm / 5 g | |
odporność na uderzenie | 30 g / 11 ms | |
Ocena zabezpieczenia | III | |
Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 32 VDC | |
Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
Kategoria przepięcia | III | |
Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
Dane elektryczne | ||
Operating voltage | 24 VDC -15 % / +10 % | |
No-load supply current I0, typical | 35 mA | |
Rated operating voltage | 24 VDC | |
Prąd znamionowy | 600 mA | |
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 100 A | |
Czas do gotowości, maksimum | 2 000 ms | |
Częstotliwość wyłączania, minimalne | 1 Hz | |
Dane elektryczne - bezpieczne wejścia cyfrowe | ||
Oznaczenie, wejścia bezpieczeństwa | X1 and X2 | |
Progi przełączania wejść bezpieczeństwa | -3 V … 5 V (Low),15 V … 30 V (High) | |
Pobór prądu wyjść bezpieczeństwa dla 24V | 5 mA | |
Test pulse duration, maximum | 1 ms | |
Test pulse interval, minimum | 100 ms | |
Klasyfikacja ZVEI CB24I, ujście | C1 | |
Klasyfikacja ZVEI CB24I, źródło | C1,C2,C3 | |
Electrical data - Safety digital outputs | ||
Oznaczenie, wyjścia bezpieczeństwa | Y1 and Y2 | |
Wyjście bezpieczne | short-circuit proof, p-type | |
Spadek napięcia Ud, maksimum | 1 V | |
Prąd szczątkowy | 0,5 mA | |
Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
Prąd, kategoria użytkowania DC-12 | 0,25 A | |
Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
Prąd, kategoria użytkowania DC-13 | 0,25 A | |
Test pulse interval, typical | 1000 ms | |
Test pulse duration, maximum | 1 ms | |
Klasyfikacja ZVEI CB24I, źródło | C1 | |
Klasyfikacja ZVEI CB24I, ujście | C1 | |
Electrical data - Serial diagnostic SD | ||
Designation, Serial diagnostic SD | OUT | |
Operation current | 10 mA | |
Design of control elements | odporne na zwarcie, typu p | |
Wiring capacitance | 50 nF | |
Układ zestyków | ||
STYK 1 | A1 Napięcie zasilania UB | |
STYK 2 | X1 Wejście bezpieczne 1 | |
STYK 3 | A2 GND | |
STYK 4 | Y1 Wyjście bezpieczne 1 | |
STYK 5 | OUT Szeregowe wyjście diagnostyczne | |
STYK 6 | X2 Wejście bezpieczne 2 | |
STYK 7 | Y2 Wyjście bezpieczne 2 | |
STYK 8 | n.c. |
