BDF200-SD-NH-LT-LT-LT-2875 - 103015446

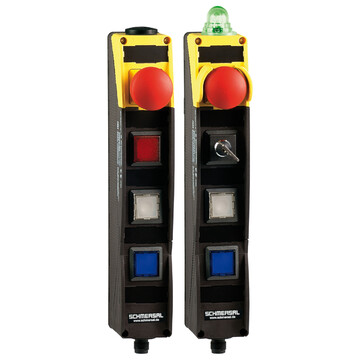

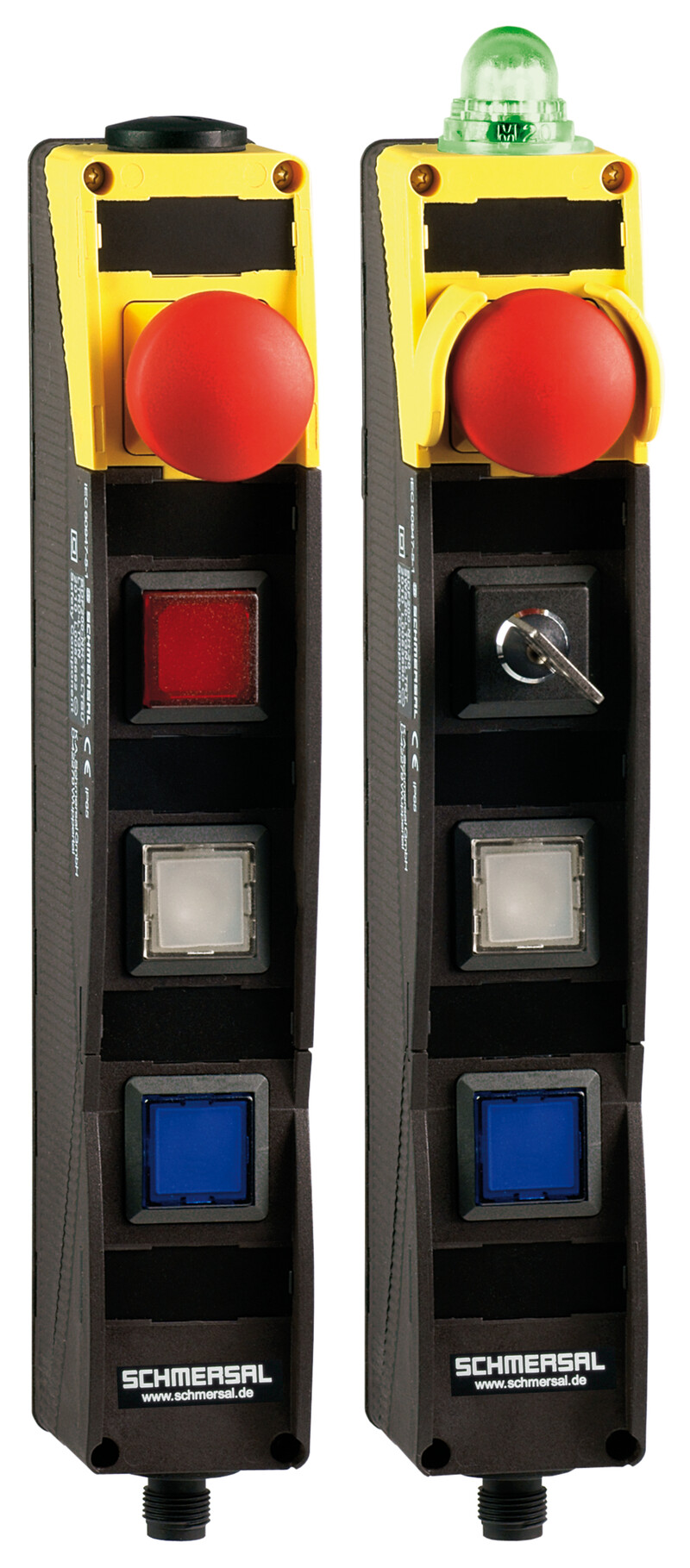

Panel sterowniczy Schmersal z interfejsem SD, obudowa 69x40x220 mm, E-stop z zatrzaskiem, 3 przyciski podświetlane, napięcie 24 VDC, stopień ochrony IP65, zaciski M12 8-pin, poziom PL e, SIL3, prąd 600 mA.
Zapytaj o produkt:
BDF200-SD-NH-LT-LT-LT-2875 - 103015446 344,15 € [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BDF200-SD-NH-LT-LT-LT-2875 103015446
- Zintegrowany interfejs SD do stosowania w systemach interfejsu SD
- Poz 1: Stop awaryjny
- Poz 2: Przycisk podświetlany 2875 z z wymiennymi kolorami
- Poz 3: Przycisk podświetlany 2875 z z wymiennymi kolorami
- Poz 4: Przycisk podświetlany 2875 z z wymiennymi kolorami
- smukła, odporna na uderzenia obudowa
- do zamontowania w ergonomicznie korzystnej pozycji
- do montazu na standardowych profilach aluminiowych
- Zatrzymanie awaryjne z elektronicznymi urządzeniami OSSD
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BDF200-SD-NH-LT-LT-LT-2875 | |
| Numer artykułu (Numer katalogowy) | 103015446 | |
| EAN (European Article Number) | 4030661509631 | |
| eCl@ss number, version 12.0 | 27-37-12-16 | |
| eCl@ss number, version 11.0 | 27-37-12-16 | |
| Numer eCl@ss, wersja 9.0 | 27-37-12-16 | |
| ETIM number, version 7.0 | EC000225 | |
| ETIM number, version 6.0 | EC000225 | |
| Informacja dodatkowa (Klucz zamówieniowy) | Uwaga: patrz klucz zamówieniowy | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN ISO 13849-1,EN ISO 13850,EN IEC 60947-5-1,EN IEC 60947-5-5,EN IEC 61508 | |
| Niesprzyjające warunki klimatyczne | DIN EN 60068 | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Czas reakcji, maksimum | 50 ms | |
| Czas trwania zagrożenia, maksimum | 100 ms | |
| Wykorzystane pozycje, pozycja 1 | Wyłącznik E-stop z zatrzaskiem | |
| Wykorzystane pozycje, pozycja 2 | LT-2875, Przycisk podświetlany | |
| Wykorzystane pozycje, pozycja 3 | LT-2875, Przycisk podświetlany | |
| Wykorzystane pozycje, pozycja 4 | LT-2875.,Przycisk podświetlany | |
| Ciężar brutto | 280 g | |
| Dane ogólne - właściwości | ||
| Diagnostyka szeregowa | Tak | |
| Field box interface | Nein | |
| Lampka wskaźnikowa | Nie | |
| Funkcje bezpieczeństwa | Tak | |
| Liczba bezpiecznych wyjść cyfrowych | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 61508 | |
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Wartość PFH | 2,89 x 10?1° /h | |
| Uwaga (wartość PFH) | maksymalnie 5 000 cykli przełączania na rok | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Trwałość mechaniczna, przycisk zatrzymania awaryjnego | 100 000 operacji | |
| Trwałość mechaniczna, urządzenia sterujące | 1 000 000 operacji | |
| Montaż | wewnętrzne otwory montażowe | |
| Wykonanie śrub mocujących | 2x M5 | |
| Mechanical data - Connection technique | ||
| Przyłącze (mechaniczne) | Konektor M12, 8-pol., kodowanie typu A | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 40 mm | |
| Wysokość | 69 mm | |
| Głębokość | 220 mm | |
| Długość x Szerokość x Wysokość | Głębokość: 233.5 … 252.5 mm (bez lampki i z lampką sygnalizacyjną) | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient temperature | -25 ... +65 °C | |
| Storage and transport temperature | -25 ... +85 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 150 Hz, amplituda 0,35 mm / 5 g | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ocena zabezpieczenia | III | |
| Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -15 % / +10 % | |
| No-load supply current I0, typical | 35 mA | |
| Rated operating voltage | 24 VDC | |
| Prąd znamionowy | 600 mA | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 100 A | |
| Czas do gotowości, maksimum | 2 000 ms | |
| Częstotliwość wyłączania, minimalne | 1 Hz | |
| Dane elektryczne - bezpieczne wejścia cyfrowe | ||
| Oznaczenie, wejścia bezpieczeństwa | X1 and X2 | |
| Progi przełączania wejść bezpieczeństwa | -3 V … 5 V (Low),15 V … 30 V (High) | |
| Pobór prądu wyjść bezpieczeństwa dla 24V | 5 mA | |
| Test pulse duration, maximum | 1 ms | |
| Test pulse interval, minimum | 100 ms | |
| Klasyfikacja ZVEI CB24I, ujście | C1 | |
| Klasyfikacja ZVEI CB24I, źródło | C1,C2,C3 | |
| Electrical data - Safety digital outputs | ||
| Oznaczenie, wyjścia bezpieczeństwa | Y1 and Y2 | |
| Wyjście bezpieczne | short-circuit proof, p-type | |
| Spadek napięcia Ud, maksimum | 1 V | |
| Prąd szczątkowy | 0,5 mA | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,25 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,25 A | |
| Test pulse interval, typical | 1000 ms | |
| Test pulse duration, maximum | 1 ms | |
| Klasyfikacja ZVEI CB24I, źródło | C1 | |
| Klasyfikacja ZVEI CB24I, ujście | C1 | |
| Electrical data - Serial diagnostic SD | ||
| Designation, Serial diagnostic SD | OUT | |
| Operation current | 100 mA | |
| Design of control elements | odporne na zwarcie, typu p | |
| Wiring capacitance | 50 nF | |
| Układ zestyków | ||
| STYK 1 | A1 Napięcie zasilania UB | |
| STYK 2 | X1 Wejście bezpieczne 1 | |
| STYK 3 | A2 GND | |
| STYK 4 | Y1 Wyjście bezpieczne 1 | |
| STYK 5 | OUT Szeregowe wyjście diagnostyczne | |
| STYK 6 | X2 Wejście bezpieczne 2 | |
| STYK 7 | Y2 Wyjście bezpieczne 2 | |
| STYK 8 | IN Szeregowe wejście diagnostyczne | |
