BDF200-SD-NH-LTBU-LMGN-LMRD - 103033342

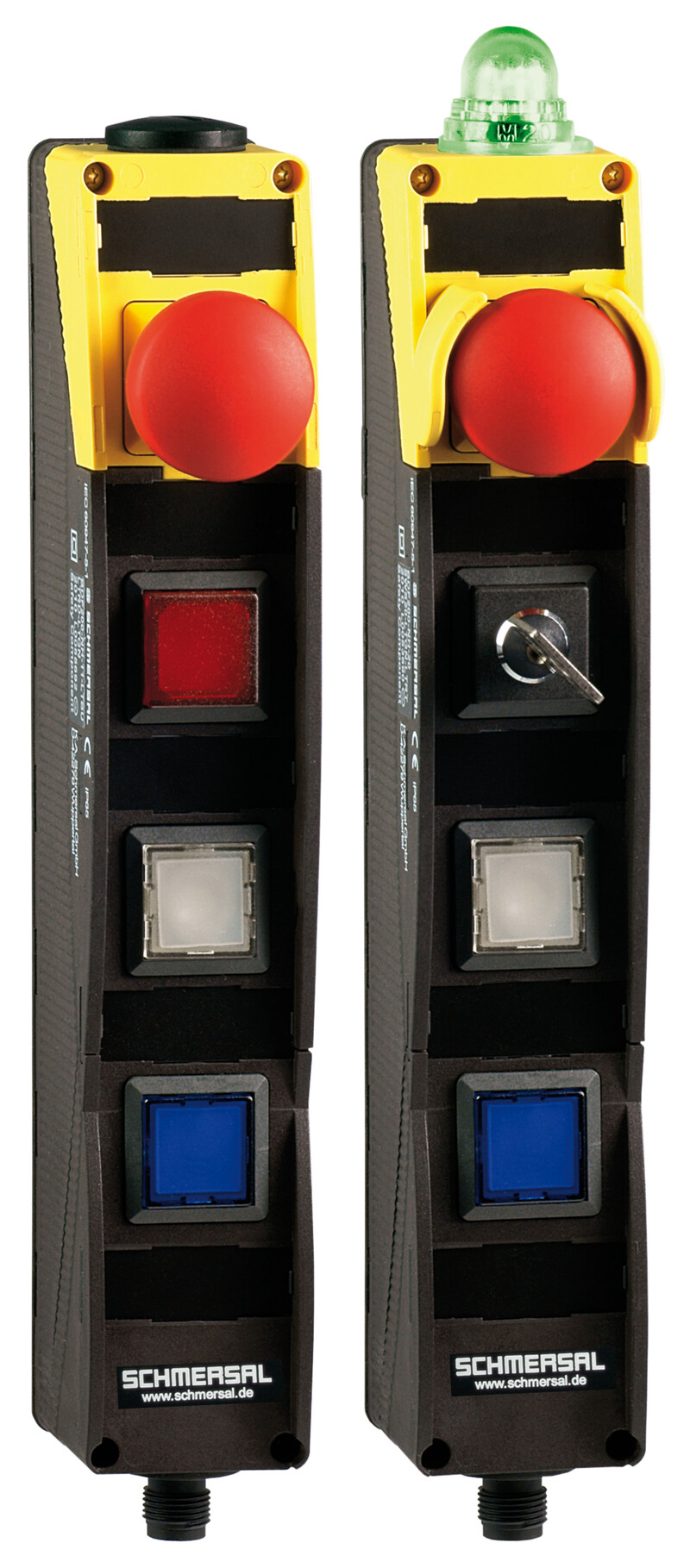

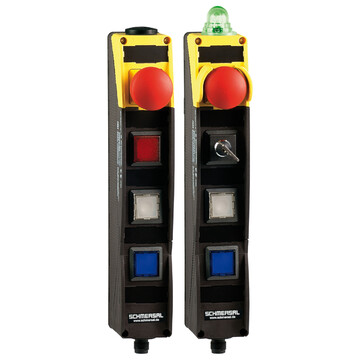

Panel sterowniczy Schmersal, interfejs SD, IP65, 24 VDC, prąd 600 mA, przycisk E-stop, podświetlane przyciski niebieski, zielony i sygnalizator czerwony, obudowa termoplastyczna, diagnostyka szeregowa, złącze M12.


Dodaj do porównania Usuń z porównania

335,30 €

412,42 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BDF200-SD-NH-LTBU-LMGN-LMRD 103033342

  • Zintegrowany interfejs SD do stosowania w systemach interfejsu SD
  • Poz 1: Stop awaryjny
  • Poz 2: Przycisk podświetlany, NIEBIESKI
  • Poz 3: Przycisk podświetlany ZIELONY
  • Poz 4: Sygnalizator podświetlany, CZERWONY
  • smukła, odporna na uderzenia obudowa
  • do zamontowania w ergonomicznie korzystnej pozycji
  • do montazu na standardowych profilach aluminiowych
  • Zatrzymanie awaryjne z elektronicznymi urządzeniami OSSD
Klucz zamówieniowy
Oznaczenie typu produktu BDF200-SD-NH-LTBU-LMGN-LMRD
Numer artykułu (Numer katalogowy) 103033342
EAN (European Article Number) 4030661531472
eCl@ss number, version 12.0 27-37-12-16
eCl@ss number, version 11.0 27-37-12-16
Numer eCl@ss, wersja 9.0 27-37-12-16
ETIM number, version 7.0 EC000225
ETIM number, version 6.0 EC000225
Informacja dodatkowa (Klucz zamówieniowy) Uwaga: patrz klucz zamówieniowy
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN ISO 13849-1,EN ISO 13850,EN IEC 60947-5-1,EN IEC 60947-5-5,EN IEC 61508
Niesprzyjające warunki klimatyczne DIN EN 60068
Materiał obudowy Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące
Czas reakcji, maksimum 50 ms
Czas trwania zagrożenia, maksimum 100 ms
Wykorzystane pozycje, pozycja 1 Wyłącznik E-stop z zatrzaskiem
Wykorzystane pozycje, pozycja 2
Illuminated pushbutton, blue
Wykorzystane pozycje, pozycja 3
Indicator light, green
Wykorzystane pozycje, pozycja 4
Indicator light, red
Ciężar brutto 280 g
Dane ogólne - właściwości
Diagnostyka szeregowa Tak
Field box interface Nein
Lampka wskaźnikowa Nie
Funkcje bezpieczeństwa Tak
Liczba bezpiecznych wyjść cyfrowych 2
Klasyfikacja
Normy, przepisy EN ISO 13849-1,EN IEC 61508
Performance Level, up to e
Kategoria zgodnie z EN ISO 13849 4
Wartość PFH 2,89 x 10?1° /h
Uwaga (wartość PFH) maksymalnie 5 000 cykli przełączania na rok
Safety Integrity Level (SIL) 3
Żywotność 20 Rok(lata)
Dane mechaniczne
Trwałość mechaniczna, przycisk zatrzymania awaryjnego 100 000 operacji
Trwałość mechaniczna, urządzenia sterujące 1 000 000 operacji
Montaż wewnętrzne otwory montażowe
Wykonanie śrub mocujących 2x M5
Mechanical data - Connection technique
Przyłącze (mechaniczne) Konektor M12, 8-pol., kodowanie typu A
Dane mechaniczne - Wymiary
Szerokość 40 mm
Wysokość 69 mm
Głębokość 220 mm
Długość x Szerokość x Wysokość Głębokość: 233.5 … 252.5 mm (bez lampki i z lampką sygnalizacyjną)
Warunki otoczenia
Stopień ochrony IP65
Ambient temperature -25 ... +65 °C
Storage and transport temperature -25 ... +85 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10 … 150 Hz, amplituda 0,35 mm / 5 g
odporność na uderzenie 30 g / 11 ms
Ocena zabezpieczenia III
Dopuszczalna wysokość ustawienia n.p.m., maksimum 2 000 m
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 32 VDC
Znamionowe napięcie udarowe wytrzymywane 0,8 kV
Kategoria przepięcia III
Stopień zanieczyszczenia zgodnie z VDE 0100 3
Dane elektryczne
Operating voltage 24 VDC -15 % / +10 %
No-load supply current I0, typical 35 mA
Rated operating voltage 24 VDC
Prąd znamionowy 600 mA
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 100 A
Czas do gotowości, maksimum 2 000 ms
Częstotliwość wyłączania, minimalne 1 Hz
Dane elektryczne - bezpieczne wejścia cyfrowe
Oznaczenie, wejścia bezpieczeństwa X1 and X2
Progi przełączania wejść bezpieczeństwa -3 V … 5 V (Low),15 V … 30 V (High)
Pobór prądu wyjść bezpieczeństwa dla 24V 5 mA
Test pulse duration, maximum 1 ms
Test pulse interval, minimum 100 ms
Klasyfikacja ZVEI CB24I, ujście C1
Klasyfikacja ZVEI CB24I, źródło C1,C2,C3
Electrical data - Safety digital outputs
Oznaczenie, wyjścia bezpieczeństwa Y1 and Y2
Wyjście bezpieczne short-circuit proof, p-type
Spadek napięcia Ud, maksimum 1 V
Prąd szczątkowy 0,5 mA
Napięcie, kategoria użytkowania DC-12 24 VDC
Prąd, kategoria użytkowania DC-12 0,25 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 0,25 A
Test pulse interval, typical 1000 ms
Test pulse duration, maximum 1 ms
Klasyfikacja ZVEI CB24I, źródło C1
Klasyfikacja ZVEI CB24I, ujście C1
Electrical data - Serial diagnostic SD
Designation, Serial diagnostic SD OUT
Operation current 100 mA
Design of control elements odporne na zwarcie, typu p
Wiring capacitance 50 nF
Układ zestyków
STYK 1 A1 Napięcie zasilania UB
STYK 2 X1 Wejście bezpieczne 1
STYK 3 A2 GND
STYK 4 Y1 Wyjście bezpieczne 1
STYK 5 OUT Szeregowe wyjście diagnostyczne
STYK 6 X2 Wejście bezpieczne 2
STYK 7 Y2 Wyjście bezpieczne 2
STYK 8 IN Szeregowe wejście diagnostyczne
