BDF200-ST1-AS-NH-LT-LT-LT-G24-2875 - 103012552

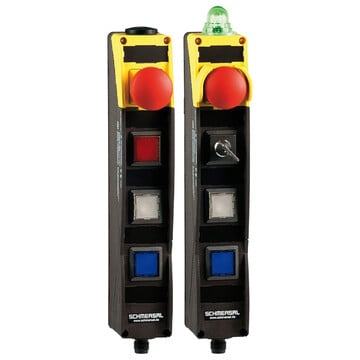

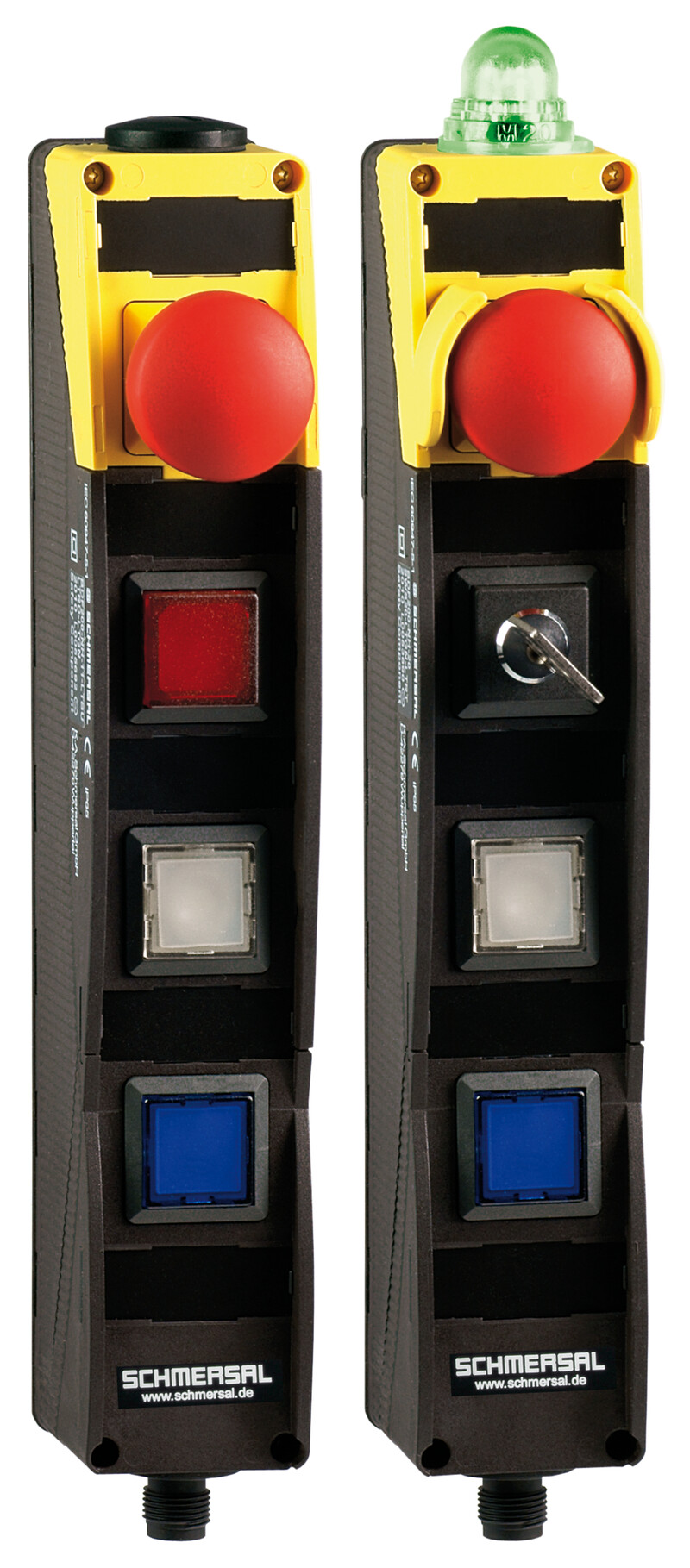

Panel sterowniczy Schmersal z E-Stop, trzy podświetlane przyciski z wymiennymi kolorami, wskaźnik G24, AS-Interface, konektor M12, obudowa 252,5x40x69 mm, IP65.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BDF200-ST1-AS-NH-LT-LT-LT-G24-2875 103012552
- z konektor M12 dół
- Zintegrowany AS-Interface
- Poz 1: Stop awaryjny
- Poz 2: Przycisk podświetlany 2875 z z wymiennymi kolorami
- Poz 3: Przycisk podświetlany 2875 z z wymiennymi kolorami
- Poz 4: Przycisk podświetlany 2875 z z wymiennymi kolorami
- Górna lampa sygnalizacyjna G24
- smukła, odporna na uderzenia obudowa
- do zamontowania w ergonomicznie korzystnej pozycji
- do montazu na standardowych profilach aluminiowych
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BDF200-ST1-AS-NH-LT-LT-LT-G24-2875 | |
| Numer artykułu (Numer katalogowy) | 103012552 | |
| EAN (European Article Number) | 4030661485447 | |
| eCl@ss number, version 12.0 | 27-37-12-16 | |
| eCl@ss number, version 11.0 | 27-37-12-16 | |
| Numer eCl@ss, wersja 9.0 | 27-37-12-16 | |
| ETIM number, version 7.0 | EC000225 | |
| ETIM number, version 6.0 | EC000225 | |
| Informacja dodatkowa (Klucz zamówieniowy) | Uwaga: patrz klucz zamówieniowy | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 62026-2,EN ISO 13849-1,EN ISO 13850,EN IEC 60947-5-1,EN IEC 61508 | |
| Niesprzyjające warunki klimatyczne | DIN EN 60068 | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Czas reakcji, maksimum | 100 ms | |
| Wykorzystane pozycje, pozycja 1 | Wyłącznik E-stop z zatrzaskiem | |
| Wykorzystane pozycje, pozycja 2 | LT-2875, Przycisk podświetlany | |
| Wykorzystane pozycje, pozycja 3 | LT-2875, Przycisk podświetlany | |
| Wykorzystane pozycje, pozycja 4 | LT-2875.,Przycisk podświetlany | |
| Ciężar brutto | 280 g | |
| Dane ogólne - właściwości | ||
| Lampka wskaźnikowa | Tak | |
| Klasyfikacja | ||
| Normy, przepisy | EN IEC 61508 | |
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Wartość PFH | 1,40 x 10?8 /h | |
| Uwaga (wartość PFH) | maksymalnie 5 000 cykli przełączania na rok | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Trwałość mechaniczna, przycisk zatrzymania awaryjnego | 100 000 operacji | |
| Trwałość mechaniczna, urządzenia sterujące | 1 000 000 operacji | |
| Montaż | wewnętrzne otwory montażowe | |
| Wykonanie śrub mocujących | 2x M5 | |
| Mechanical data - Connection technique | ||
| Konektor | Konektor M12, 4-polowy, kodowanie A | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 40 mm | |
| Wysokość | 69 mm | |
| Głębokość | 252,5 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient temperature | -25 ... +65 °C | |
| Storage and transport temperature | -25 ... +85 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 150 Hz, amplituda 0,35 mm / 5 g | |
| odporność na uderzenie | 15 g / 11 ms | |
| Ocena zabezpieczenia | II | |
| Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 3 | |
| Dane elektryczne - Interfejs AS-i | ||
| Rated operating voltage | 18 ... 31,6 VDC (Protection against polarity reversal) | |
| AS-i Prąd roboczy, maksimum | 150 mA | |
| Electrical data - AS-Interface specification | ||
| Uwaga (bity parametru AS-i) | Ustaw wyjścia parametryzujące na "1111" (0xF),FID: błąd urządzeń peryferyjnych | |
| Wersja AS-i (Safety-Slave) | V 3.0 | |
| Profil AS-i (Safety-Slave) | S-7.B.F.F | |
| Wejście AS-i, kanał 1 (Safety-Slave) | Bity danych DI 0/DI 1 = dynamiczna transmisja kodów | |
| Wejście AS-i, kanał 2 (Safety-Slave) | Bity danych DI 2/DI 3 = dynamiczna transmisja kodów | |
| Wyjścia AS-i, DO 0 (Safety-Slave) | Lampka sygnalizacyjna G24 czerwona | |
| Wyjście AS-i, DO 1 (Safety-Slave) | Lampka sygnalizacyjna G24 zielona | |
| Wyjście AS-i, DO 2 (Safety-Slave) | Brak funkcji | |
| Wyjście AS-i, DO 3 (Safety-Slave) | Brak funkcji | |
| Bity parametru AS-i (Safety-Slave), P0 ... P3 | Nieużywane | |
| Wersja AS-i (A/B Slave) | V 3.0 | |
| Profil AS-i (A/B Slave) | S-7.A.7.F | |
| Wejście AS-i, DI (A/B Slave) | Urządzenie sterownicze, pozycja 4 | |
| Wejście AS-i, DI 1 (A/B Slave) | Urządzenie sterownicze, pozycja 3 | |
| Wejście AS-i, DI 2 (A/B Slave) | Urządzenie sterownicze, pozycja 2 | |
| Wejście AS-i, DI 3 (A/B Slave) | Urządzenie sterownicze, pozycja 2 | |
| Wyjście AS-i, DO 0 (A/B Slave) | Sygnalizator świetlny, pozycja 4 | |
| Wyjścia AS-i, DO 2 (A/B Slave) | Sygnalizator świetlny, pozycja 2 | |
| Wyjście AS-i, DO 1 (A/B Slave) | Sygnalizator świetlny, pozycja 3 | |
| Wyjście AS-i, DO 3 (A/B Slave) | Brak funkcji | |
| AS-i bity parametru AS-i (A/B Slave), P0 ... P3 | Nieużywane | |
| Adres modułu wejściowego AS-i | 0 | |
| Uwaga (adres modułu wejściowego AS-i) | Domyślnie adres 0, możliwość zmiany przez urządzenie główne magistrali interfejsu AS-i lub przenośny programator | |
| uwaga | Obydwa urządzenia podrzędne AS-i włącza i wyłącza się zintegrowanym przełącznikiem DIP. Adresowanie przez konektor M12. | |
| Układ zestyków | ||
| STYK 1 | AS-Interface + | |
| STYK 2 | n.c. | |
| STYK 3 | AS-Interface - | |
| STYK 4 | n.c. | |
