BDF200-ST1-AS-NHK-LTWH-LTBU-LTWH - 101215280

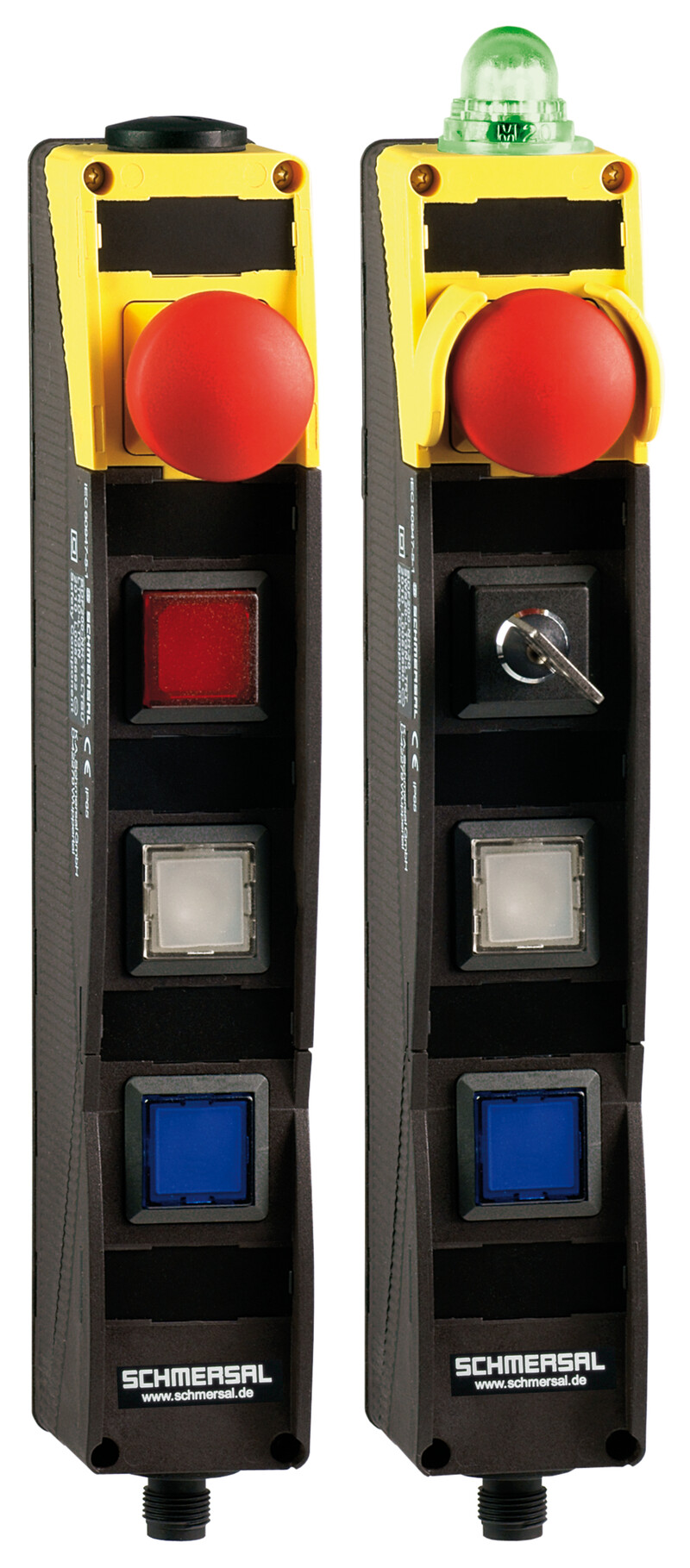

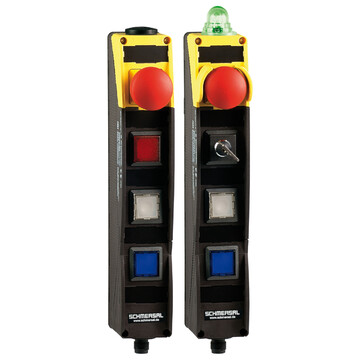

Panel sterowniczy Schmersal z E-Stop, dwa podświetlane przyciski białe, niebieski, AS-Interface, konektor M12, obudowa 233,5x40x69mm, IP65, do montażu na standardowych profilach.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BDF200-ST1-AS-NHK-LTWH-LTBU-LTWH 101215280
- Zintegrowany AS-Interface
- z konektor M12 dół
- Poz 1: Przycisk stopu awaryjnego z zatrzaskiem i kołnierzem ochronnym
- Poz 2: Przycisk podświetlany BIAŁY
- Poz 3: Przycisk podświetlany, NIEBIESKI
- Poz 4: Przycisk podświetlany BIAŁY
- smukła, odporna na uderzenia obudowa
- do zamontowania w ergonomicznie korzystnej pozycji
- do montazu na standardowych profilach aluminiowych
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | BDF200-ST1-AS-NHK-LTWH-LTBU-LTWH | |
Numer artykułu (Numer katalogowy) | 101215280 | |
EAN (European Article Number) | 4030661448473 | |
eCl@ss number, version 12.0 | 27-37-12-16 | |
eCl@ss number, version 11.0 | 27-37-12-16 | |
Numer eCl@ss, wersja 9.0 | 27-37-12-16 | |
ETIM number, version 7.0 | EC000225 | |
ETIM number, version 6.0 | EC000225 | |
Informacja dodatkowa (Klucz zamówieniowy) | Uwaga: patrz klucz zamówieniowy | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | EN IEC 62026-2,EN ISO 13849-1,EN ISO 13850,EN IEC 60947-5-1,EN IEC 61508 | |
Niesprzyjające warunki klimatyczne | DIN EN 60068 | |
Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
Czas reakcji, maksimum | 100 ms | |
Wykorzystane pozycje, pozycja 1 | Przycisk grzybkowy do zatrzymywania awaryjnego, z kołnierzem ochronnym | |
Wykorzystane pozycje, pozycja 2 | Przycisk podświetlany, biały | |
Wykorzystane pozycje, pozycja 3 | Przycisk podświetlany, niebieski | |
Wykorzystane pozycje, pozycja 4 | Przycisk podświetlany, biały | |
Ciężar brutto | 280 g | |
Dane ogólne - właściwości | ||
Lampka wskaźnikowa | Nie | |
Klasyfikacja | ||
Normy, przepisy | EN IEC 61508 | |
Performance Level, up to | e | |
Kategoria zgodnie z EN ISO 13849 | 4 | |
Wartość PFH | 1,40 x 10?8 /h | |
Uwaga (wartość PFH) | maksymalnie 5 000 cykli przełączania na rok | |
Safety Integrity Level (SIL) | 3 | |
Żywotność | 20 Rok(lata) | |
Dane mechaniczne | ||
Trwałość mechaniczna, przycisk zatrzymania awaryjnego | 100 000 operacji | |
Trwałość mechaniczna, urządzenia sterujące | 1 000 000 operacji | |
Montaż | wewnętrzne otwory montażowe | |
Wykonanie śrub mocujących | 2x M5 | |
Mechanical data - Connection technique | ||
Konektor | Konektor M12, 4-polowy, kodowanie A | |
Dane mechaniczne - Wymiary | ||
Szerokość | 40 mm | |
Wysokość | 69 mm | |
Głębokość | 233,5 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP65 | |
Ambient temperature | -25 ... +65 °C | |
Storage and transport temperature | -25 ... +85 °C | |
Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 150 Hz, amplituda 0,35 mm / 5 g | |
odporność na uderzenie | 15 g / 11 ms | |
Ocena zabezpieczenia | II | |
Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 32 VDC | |
Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
Kategoria przepięcia | III | |
Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 3 | |
Dane elektryczne - Interfejs AS-i | ||
Rated operating voltage | 18 ... 31,6 VDC (Protection against polarity reversal) | |
AS-i Prąd roboczy, maksimum | 150 mA | |
Electrical data - AS-Interface specification | ||
Uwaga (bity parametru AS-i) | Ustaw wyjścia parametryzujące na "1111" (0xF),FID: błąd urządzeń peryferyjnych | |
Wersja AS-i (Safety-Slave) | V 3.0 | |
Profil AS-i (Safety-Slave) | S-7.B.F.F | |
Wejście AS-i, kanał 1 (Safety-Slave) | Bity danych DI 0/DI 1 = dynamiczna transmisja kodów | |
Wejście AS-i, kanał 2 (Safety-Slave) | Bity danych DI 2/DI 3 = dynamiczna transmisja kodów | |
Wyjścia AS-i, DO 0 (Safety-Slave) | Lampka sygnalizacyjna G24 czerwona | |
Wyjście AS-i, DO 1 (Safety-Slave) | Lampka sygnalizacyjna G24 zielona | |
Wyjście AS-i, DO 2 (Safety-Slave) | Brak funkcji | |
Wyjście AS-i, DO 3 (Safety-Slave) | Brak funkcji | |
Bity parametru AS-i (Safety-Slave), P0 ... P3 | Nieużywane | |
Wersja AS-i (A/B Slave) | V 3.0 | |
Profil AS-i (A/B Slave) | S-7.A.7.F | |
Wejście AS-i, DI (A/B Slave) | Urządzenie sterownicze, pozycja 4 | |
Wejście AS-i, DI 1 (A/B Slave) | Urządzenie sterownicze, pozycja 3 | |
Wejście AS-i, DI 2 (A/B Slave) | Urządzenie sterownicze, pozycja 2 | |
Wejście AS-i, DI 3 (A/B Slave) | Urządzenie sterownicze, pozycja 2 | |
Wyjście AS-i, DO 0 (A/B Slave) | Sygnalizator świetlny, pozycja 4 | |
Wyjścia AS-i, DO 2 (A/B Slave) | Sygnalizator świetlny, pozycja 2 | |
Wyjście AS-i, DO 1 (A/B Slave) | Sygnalizator świetlny, pozycja 3 | |
Wyjście AS-i, DO 3 (A/B Slave) | Brak funkcji | |
AS-i bity parametru AS-i (A/B Slave), P0 ... P3 | Nieużywane | |
Adres modułu wejściowego AS-i | 0 | |
Uwaga (adres modułu wejściowego AS-i) | Domyślnie adres 0, możliwość zmiany przez urządzenie główne magistrali interfejsu AS-i lub przenośny programator | |
uwaga | Obydwa urządzenia podrzędne AS-i włącza i wyłącza się zintegrowanym przełącznikiem DIP. Adresowanie przez konektor M12. | |
Układ zestyków | ||
STYK 1 | AS-Interface + | |
STYK 2 | n.c. | |
STYK 3 | AS-Interface - | |
STYK 4 | n.c. |
