BDF40-ST-10-LT-LT-LT-LT - 103052204

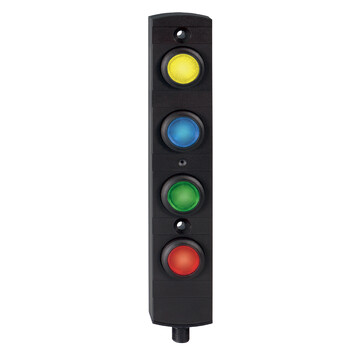

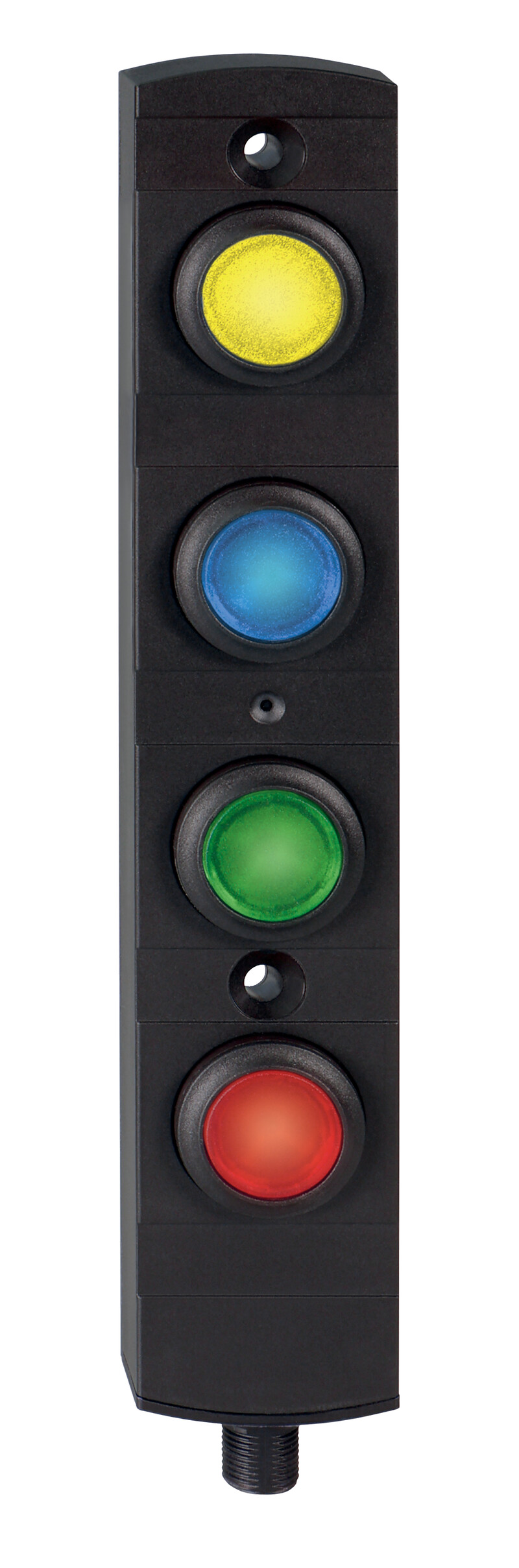

Panel sterowniczy Schmersal z czterema podświetlanymi przyciskami, IP65, montaż śrubowy, napięcie 24 VDC, głębokość 215 mm, szerokość 40 mm, żywotność 20 lat, konektor M12 12-polowy, tworzywo wzmocnione.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BDF40-ST-10-LT-LT-LT-LT 103052204
- Flexibility thanks to mountable pushbutton cover caps in 12 colours
- Generous open spaces for easy labelling
- Quick and error-free installation thanks to M12 connector
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BDF40-ST-10-LT-LT-LT-LT | |
| Numer artykułu (Numer katalogowy) | 103052204 | |
| EAN (European Article Number) | 4030661643939 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1,EN IEC 60947-1 | |
| Niesprzyjające warunki klimatyczne | DIN EN 60068 | |
| Wykonanie | Obudowa zespołu | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Wykorzystane pozycje, pozycja 1 | Illuminated pushbutton, replaceable color | |
| Wykorzystane pozycje, pozycja 2 | LT-2875, Przycisk podświetlany | |
| Wykorzystane pozycje, pozycja 3 | LT-2875, Przycisk podświetlany | |
| Wykorzystane pozycje, pozycja 4 | LT-2875.,Przycisk podświetlany | |
| Ciężar brutto | 215 g | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Umiejscowienie dławicy kablowej | dół | |
| Trwałość mechaniczna, urządzenia sterujące | 1 000 000 operacji | |
| Skok główki | 1 mm | |
| Siła przełączania, maksimum | 10 N | |
| Montaż | Śruby | |
| Wykonanie śrub mocujących | 2x M5 | |
| Tightening torque of the fastening screws for the housing cover, maximum | 2,5 Nm | |
| Mechanical data - Connection technique | ||
| Prowadzenie przewodów | M12 (kodowanie A) | |
| Konektor | Konektor M12, 12-polowy | |
| Moment dokręcania przyłącza elektrycznego, maksimum | 0,4 Nm | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 40 mm | |
| Wysokość | 25 mm | |
| Głębokość | 215 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 5 g, 10 ... 500 Hz | |
| odporność na uderzenie | 15 g / 11 ms | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 24 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,25 kV | |
| Kategoria przepięcia | II | |
| Stopień zanieczyszczenia zgodnie z VDE 0100 | 2 | |
| Dane elektryczne | ||
| LED current consumption (operating elements) | 10 mA | |
| Rated operating voltage | 24 VDC | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 0,1 A | |
| External wire and device fuse rating | 500mA FF | |
| Zasada przełączania | Wolnoprzełączające | |
| Częstotliwość przełączania | 1 000 /h | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | Suitable for 40 mm profiles | |
