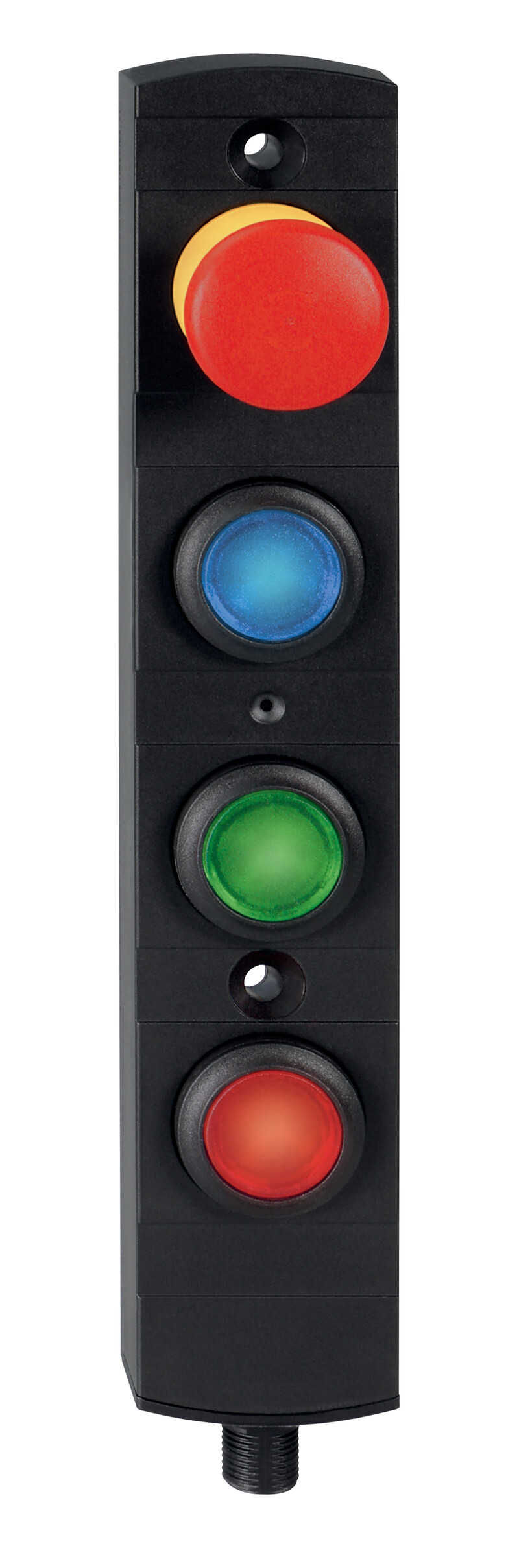

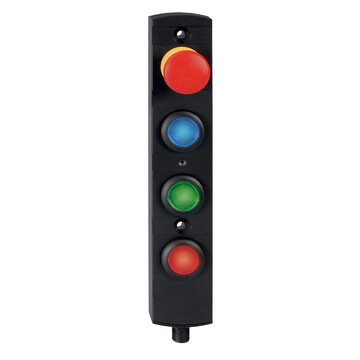

BDF40-ST-10-NH-LT-LT-LT - 103052203

Panel sterowniczy Schmersal z przyciskiem E-stop, IP65, montaż śrubowy, 12-polowy konektor M12, napięcie 24 VDC, głębokość 215 mm, szerokość 40 mm, żywotność 20 lat, 4 pozycje przycisków, tworzywo wzmocnione.


Dodaj do porównania Usuń z porównania

155,00 €

190,65 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BDF40-ST-10-NH-LT-LT-LT 103052203

  • Flexibility thanks to mountable pushbutton cover caps in 12 colours
  • Generous open spaces for easy labelling
  • Quick and error-free installation thanks to M12 connector
Klucz zamówieniowy
Oznaczenie typu produktu BDF40-ST-10-NH-LT-LT-LT
Numer artykułu (Numer katalogowy) 103052203
EAN (European Article Number) 4030661643922
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN ISO 13850,EN IEC 60947-5-1,EN IEC 60947-5-5,EN IEC 60947-1
Niesprzyjające warunki klimatyczne DIN EN 60068
Wykonanie Obudowa zespołu
Materiał obudowy Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące
Wykorzystane pozycje, pozycja 1 Wyłącznik E-stop z zatrzaskiem
Wykorzystane pozycje, pozycja 2 LT-2875, Przycisk podświetlany
Wykorzystane pozycje, pozycja 3 LT-2875, Przycisk podświetlany
Wykorzystane pozycje, pozycja 4 LT-2875.,Przycisk podświetlany
Ciężar brutto 215 g
Dane ogólne - właściwości
Przycisk stopu awaryjnego Tak
Funkcje bezpieczeństwa Tak
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 50 000 operacji
Dane mechaniczne
Umiejscowienie dławicy kablowej dół
Trwałość mechaniczna, przycisk zatrzymania awaryjnego 50 000 operacji
Trwałość mechaniczna, urządzenia sterujące 1 000 000 operacji
Skok główki 1 mm
Siła przełączania, maksimum 10 N
Montaż Śruby
Wykonanie śrub mocujących 2x M5
Tightening torque of the fastening screws for the housing cover, maximum 2,5 Nm
Mechanical data - Connection technique
Prowadzenie przewodów M12 (kodowanie A)
Konektor Konektor M12, 12-polowy
Moment dokręcania przyłącza elektrycznego, maksimum 0,4 Nm
Dane mechaniczne - Wymiary
Szerokość 40 mm
Wysokość 44 mm
Głębokość 215 mm
Warunki otoczenia
Stopień ochrony IP65
Ambient temperature +25 ... +65 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6 5 g, 10 ... 500 Hz
odporność na uderzenie 15 g / 11 ms
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 24 VDC
Znamionowe napięcie udarowe wytrzymywane 0,25 kV
Kategoria przepięcia II
Stopień zanieczyszczenia zgodnie z VDE 0100 2
Dane elektryczne
LED current consumption (operating elements) 10 mA
Rated operating voltage 24 VDC
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 0,1 A
External wire and device fuse rating 500mA FF
Zasada przełączania Wolnoprzełączające
Częstotliwość przełączania 1 000 /h
Pozostałe dane
Uwaga (zastosowania aplikacyjne) Suitable for 40 mm profiles
