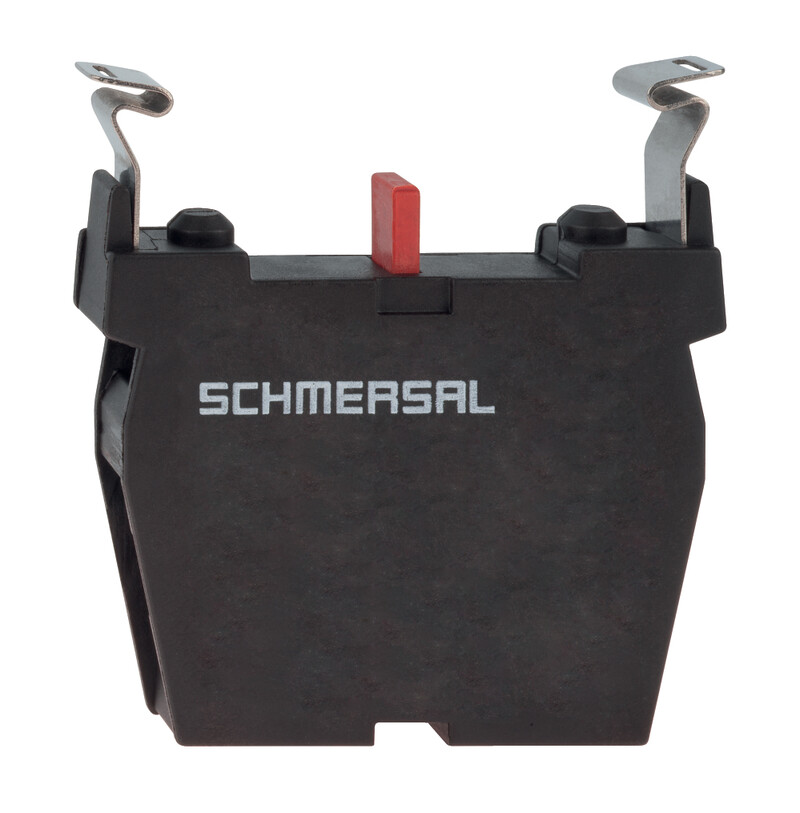

EF220F.2 - 101024292
Blok styków Schmersal do przycisku awaryjnego, dwa styki NC, wtyczka płaska, montaż pozycja 2, obudowa termoplastyczna, IP40, długość 46 mm, prąd 10 A, napięcie 400 V.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry EF220F.2 101024292
- Wtyczka płaska
- Pozycja kołnierza montażowego 2
- 31-32; 41-42 (Oznaczenie zestyków)
- odpowiednie do WYŁĄCZENIA AWARYJNEGO
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | EF220F.2 | |
| Numer artykułu (Numer katalogowy) | 101024292 | |
| EAN (European Article Number) | 4030661463599 | |
| eCl@ss number, version 12.0 | 27-37-13-02 | |
| eCl@ss number, version 11.0 | 27-37-13-02 | |
| Numer eCl@ss, wersja 9.0 | 27-37-13-02 | |
| ETIM number, version 7.0 | EC000041 | |
| ETIM number, version 6.0 | EC000041 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1,EN IEC 60947-1 | |
| Wykonanie | Klucz | |
| Konstrukcja | Slow action | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Ciężar brutto | 19 g | |
| Dane ogólne - właściwości | ||
| odpowiednie do WYŁĄCZENIA AWARYJNEGO | Tak | |
| Liczba zestyków NC | 2 | |
| Dane mechaniczne | ||
| Instrukcja montażu | wkładany | |
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Skok wymuszonego rozwarcia | 2 mm | |
| Rozwarcie styków | 2 mm | |
| Uwaga (Czas przełączania) | Czas drgania zestyków przy prędkości aktywacji 100 mm/s | |
| Pozycja kołnierza montażowego | 1 | |
| Mechanical data - Connection technique | ||
| Termination | Plug-in terminal | |
| Dane mechaniczne - Wymiary | ||
| Długość | 46 mm | |
| Szerokość | 10 mm | |
| Głębokość | 60 mm | |
| Warunki otoczenia | ||
| Stopień ochrony rozdzielni | IP40 | |
| Stopień ochrony zacisków lub przyłączy | IP20 | |
| Ambient temperature | -25 ... +80 °C | |
| odporność na uderzenie | 110 g / 4 ms | |
| odporność na wibracje | Odporność na wstrząsy: 20 g / 10 … 200 Hz | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 400 V | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 8 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 5 A | |
| Odpowiedni dla niskich napięć | ? 5 V / ? 3,2 mA | |
| Element przełączający | Zestyk normalnie zamkniety (NC) | |
| Zasada przełączania | Wolnoprzełączające | |
| Czas przełączania, maksimum | 5 ms | |
| Częstotliwość przełączania | 1 200 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
| Oznaczenie zestyków | 31-32,41-42 | |
