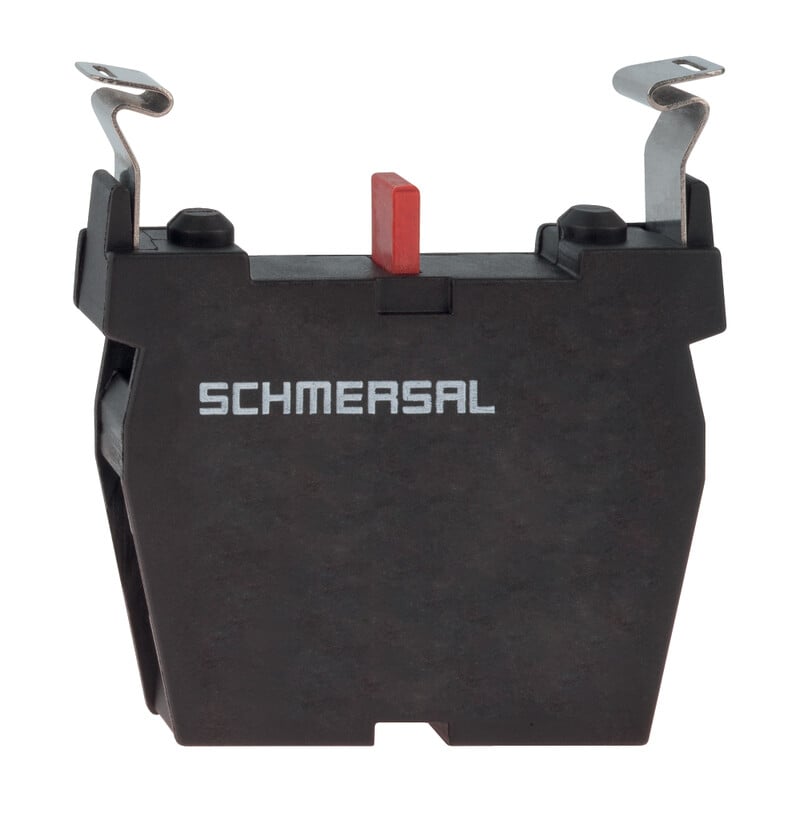

EF303SF.2 - 101006588

Blok styków Schmersal z jednym zestykem NO i jednym NC, wtyczka płaska, obudowa termoplastyczna, długość 46 mm, skok 3 mm, IP40, napięcie 400 V, prąd 10 A, montaż pozycja 2.


Dodaj do porównania Usuń z porównania

14,80 €

18,20 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry EF303SF.2 101006588

  • Wtyczka płaska
  • Pozycja kołnierza montażowego 2
  • 31-32; 43-44 (Oznaczenie zestyków)
Klucz zamówieniowy
Oznaczenie typu produktu EF303SF.2
Numer artykułu (Numer katalogowy) 101006588
EAN (European Article Number) 4030661614793
eCl@ss number, version 12.0 27-37-13-02
eCl@ss number, version 11.0 27-37-13-02
Numer eCl@ss, wersja 9.0 27-37-13-02
ETIM number, version 7.0 EC000041
ETIM number, version 6.0 EC000041
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1,EN IEC 60947-1
Wykonanie Klucz
Konstrukcja Slow action
Materiał obudowy Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące
Ciężar brutto 19 g
Dane ogólne - właściwości
Liczba zestyków NC 1
Liczba zestyków NO 1
Dane mechaniczne
Instrukcja montażu wkładany
Żywotność mechaniczna, najmniejszy 10 000 000 operacji
Skok wymuszonego rozwarcia 2 mm
Rozwarcie styków 3 mm zestyk (NO)<br>3 mm zestyk (NC)
Uwaga (Czas przełączania) Czas drgania zestyków przy prędkości aktywacji 100 mm/s
Pozycja kołnierza montażowego 1
Mechanical data - Connection technique
Termination Plug-in terminal
Dane mechaniczne - Wymiary
Długość 46 mm
Szerokość 10 mm
Głębokość 60 mm
Warunki otoczenia
Stopień ochrony rozdzielni IP40
Stopień ochrony zacisków lub przyłączy IP20
Ambient temperature -25 ... +80 °C
odporność na uderzenie 110 g / 4 ms
odporność na wibracje Odporność na wstrząsy: 20 g / 10 … 200 Hz
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 400 V
Dane elektryczne
Znamionowy prąd cieplny 10 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 8 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 5 A
Odpowiedni dla niskich napięć ? 5 V / ? 3,2 mA
Element przełączający zestyk (NC), zestyk (NO)
Zasada przełączania Slow action with security spring
Czas przełączania, maksimum 5 ms
Częstotliwość przełączania 1 200 /h
Materiał zestyków, elektrycznych Srebro
Oznaczenie zestyków 31-32,43-44
