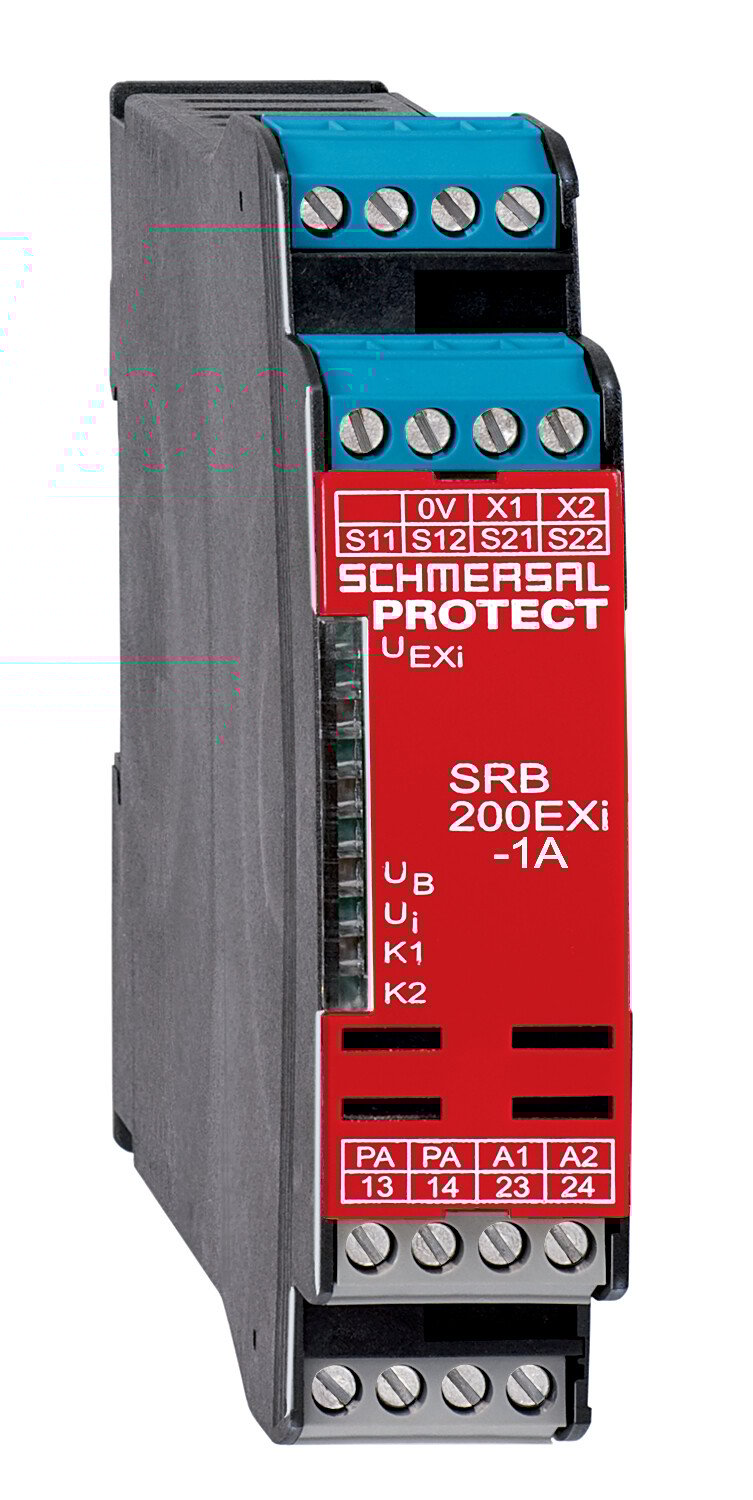

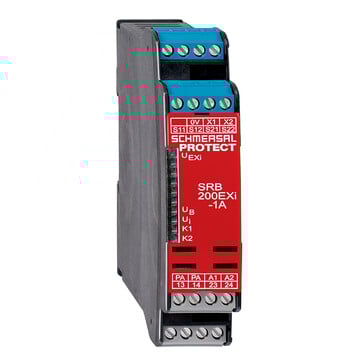

SRB200EXI-1A - 103037577
Moduł przekaźnikowy bezpieczeństwa Schmersal, do strefy Ex 2, montaż na szynie DIN, automatyczny reset, 2 zestyki bezpieczeństwa, 24 VDC, wykrywanie zwarcia i zerwania przewodu, sygnalizacja LED, IP40, długość życia 15 lat.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry SRB200EXi-1A 103037577
- Funkcja automatycznego resetu
- 2 zestyki bezpieczeństwa
- Przeznaczony do monitorowania urządzeń stopu awaryjnego, urządzeń monitorujących osłony bezpieczeństwa, itd.
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | SRB200EXi-1A | |
| Numer artykułu (Numer katalogowy) | 103037577 | |
| EAN (European Article Number) | 4030661544939 | |
| eCl@ss number, version 12.0 | 27-37-18-19 | |
| eCl@ss number, version 11.0 | 27-37-18-19 | |
| Numer eCl@ss, wersja 9.0 | 27-37-18-19 | |
| ETIM number, version 7.0 | EC001449 | |
| ETIM number, version 6.0 | EC001449 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Ochrona przeciwwybuchowa | ||
| Ochrona przeciwwybuchowa: Przepisy | EN IEC 60079-0,EN 60079-11,EN IEC 60079-15 | |
| Strefy ochrony przeciwwybuchowej | 2 | |
| Kategoria ochrony przeciwwybuchowej | 3G | |
| Oznakowanie ochrony przeciwwybuchowej | <span class="symbol">D</span> II 3 G Ex nA nC IIC T5 Gc (Installation SRB, in Zone 2),<span class="symbol">D</span> II (2) G [Ex ib Gb] IIC,<span class="symbol">D</span> II (2) D [Ex ib Db] IIIC | |
| Właściwości ogólne | ||
| Niesprzyjające warunki klimatyczne | EN 60068-2-78 | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym, obudowa wentylowana | |
| Ciężar brutto | 266 g | |
| Dane ogólne - właściwości | ||
| Wykrywanie zerwania przewodu | Tak | |
| Wykrywanie zwarcia | Tak | |
| Wykrywanie zwarcia doziemnego | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba diod LED | 5 | |
| Liczba zestyków NC | 2 | |
| Liczba zestyków bezpieczeństwa | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 61508 | |
| Kategoria zatrzymania | 0 | |
| Klasyfikacja - wyjścia przekaźnikowe | ||
| Performance Level, stop 0, up to | e | |
| Kategoria, Stop 0 | 4 | |
| Diagnostic Coverage (DC) Level, Stop 0 | ? 99 % | |
| Wartość PFH, Stop 0 | 2,00 x 10?8 /h | |
| Safety Integrity Level (SIL), Stop 0 | 3 | |
| Żywotność | 15 Rok(lata) | |
| Common Cause Failure (CCF), minimum | 65 | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Montaż | montaż na standardowej szynie DIN wg EN 60715 | |
| Mechanical data - Connection technique | ||
| Oznaczenia przyłączy | IEC/EN 60947-1 | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 22,5 mm | |
| Wysokość | 100 mm | |
| Głębokość | 121 mm | |
| Warunki otoczenia | ||
| Stopień ochrony obudowy | IP40 | |
| Stopień ochrony miejsca instalacji | IP54 | |
| Stopień ochrony zacisków lub przyłączy | IP20 | |
| Ambient temperature | -25 ... +60 °C | |
| Storage and transport temperature | -40 ... +85 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 ... 55 Hz, amplituda 0,35 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 2 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -10 % / +20 % | |
| Ripple voltage | 10 % | |
| Prąd roboczy | 57 mA | |
| Rated operating voltage | 24 VDC | |
| Znamionowe napięcie zasilające sterowania dla DC, minimum | 20,4 VDC | |
| Znamionowe napięcie zasilające sterowania dla DC, maksimum | 28,8 VDC | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 2 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 2 A | |
| Rezystancja zestyków, maksimum | 0,1 Ω | |
| Uwaga (Rezystancja nowych zestyków) | w nowym stanie | |
| Opóźnienie wyłączania w przypadku awarii zasilania, typowe | 20 ms | |
| Opóźnienie zwolnienia przekaźnika w przypadku stopu awaryjnego, maksimum | 20 ms | |
| Opóźnienie włączenia przy automatycznym uruchomieniu, typowe | 300 ms | |
| Opóźnienie włączenia w przypadku RESETU, typowe | 20 ms | |
| Materiał zestyków, elektrycznych | AgSn0. samoczyszczący, wymuszone prowadzenie | |
| Dane elektryczne - wejścia cyfrowe | ||
| Rezystancja, maksimum | 30 Ω | |
| Dane elektryczne - Kompatybilność elektromagnetyczna (EMC) | ||
| Klasa kompatybilnosci elektromagnetycznej | Dyrektywa o kompatybilności elektromagnetycznej | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | Czujnik bezpieczeństwa,Osłony bezpieczeństwa,Przycisk stopu awaryjnego,Linkowe wyłączniki stopu awaryjnego | |
| Note | ||
| Uwaga (informacje ogólne) | Obciążenia indukcyjne (np. styczniki, przekaźniki itp.) należy wytłumić przy pomocy odpowiedniego obwodu. | |
| Przykład połączeń | ||
| Uwaga (przykład połączeń) | Schemat okablowania dla zamknietej osłony bezpieczeńatwa i stanu z wyłączonym zasilaniem.,Monitorowanie 1 osłony, wyposażonej w magnetyczny czujnik bezpieczeństwa typoszeregu BNS,Jeżeli do przełączania obciążenia jest używany tylko jeden zewnętrzny przekaźnik lub stycznik, system może być sklasyfikowany w kategorii 3 zgodnie z ISO 13849-1, gdy może zostać udowodnione i udokumentowane wykluczenie błędu „awaria stycznika zewnętrznego”, np. przez zastosowanie niezawodnego stycznika o lepszch parametrach. Drugi stycznik prowadzi do zwiększenia bezpieczeństwa przez redundancję wyłączania obciążenia.,Do zabezpieczenia osłony bezpieczeństwa, PL do e i Kategoria 4,Obwód sprzężenia zwrotnego monitoruje pozycję styczników KA i KB,Automatyczne uruchomienie: Programowanie automatycznego uruchomienia odbywa się przez podłączenie obwodu sprzężenia zwrotnego do zacisków X1/X2. Jeżeli obwód sprzężenia zwrotnego nie jest potrzebny, należy zastąpić go mostkiem. | |
