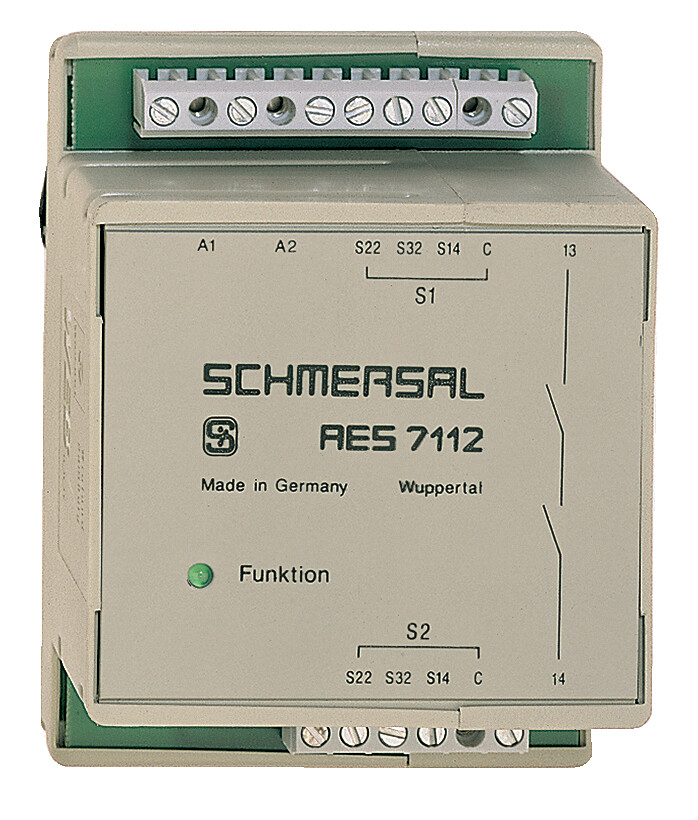

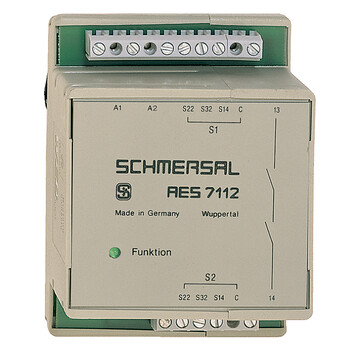

AES 7112.2 230 VAC - 101115498
Przekaźnik bezpieczeństwa Schmersal do monitorowania czujników BNS, 1 zestyk bezpieczeństwa, napięcie pracy 230 VAC, zaciski śrubowe, montaż na szynie DIN, wykrywanie zwarcia, stopień ochrony IP40, żywotność 20 lat.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AES 7112.2 230 VAC 101115498
- Monitorowanie czujników magnetycznych bezpieczeństwa typoszeregu BNS
- 1 zestyk bezpieczeństwa, STOP 0
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | AES 7112.2 230 VAC | |
| Numer artykułu (Numer katalogowy) | 101115498 | |
| EAN (European Article Number) | 4030661058474 | |
| eCl@ss number, version 12.0 | 27-37-18-19 | |
| eCl@ss number, version 11.0 | 27-37-18-19 | |
| Numer eCl@ss, wersja 9.0 | 27-37-18-19 | |
| ETIM number, version 7.0 | EC001449 | |
| ETIM number, version 6.0 | EC001449 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | BG-GS-ET-14,BG-GS-ET-20,EN IEC 62061,EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 60204-1,EN IEC 60947-1 | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym, obudowa wentylowana | |
| Ciężar brutto | 284 g | |
| Dane ogólne - właściwości | ||
| Wykrywanie zerwania przewodu | Tak | |
| Wykrywanie zwarcia | Tak | |
| Funkcja automatycznego resetu | Tak | |
| Reset po odłączeniu napięcia zasilania | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba diod LED | 1 | |
| Liczba zestyków NC | 2 | |
| Liczba zestyków NO | 4 | |
| Liczba zestyków bezpieczeństwa | 1 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 61508 | |
| Kategoria zatrzymania | 0 | |
| Klasyfikacja - wyjścia przekaźnikowe | ||
| Poziom zapewnienia bezpieczeństwa | d | |
| Kategoria zgodnie z EN ISO 13849 | 3 | |
| Wartość PFH | 1,00 x 10?7 /h | |
| uwaga | do maks. 50 000 cykli przełączania / rok i maks. obciążenia styków 80% | |
| Safety Integrity Level (SIL) | 2 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 3 000 000 operacji | |
| Montaż | montaż na standardowej szynie DIN wg EN 60715 | |
| Mechanical data - Connection technique | ||
| Konektor | sztywny lub elastyczny,Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, maksimum | 1,5 mm2 | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 105 mm | |
| Wysokość | 96 mm | |
| Głębokość | 58 mm | |
| Warunki otoczenia | ||
| Stopień ochrony obudowy | IP40 | |
| Stopień ochrony miejsca instalacji | IP54 | |
| Stopień ochrony zacisków lub przyłączy | IP20 | |
| Ambient temperature | +0 ... +55 °C | |
| Storage and transport temperature | -25 ... +70 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10...55 Hz, amplituda 0,35 mm, ± 15 % | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 2 | |
| Dane elektryczne | ||
| Zakres częstotliwości | 50 Hz,60 Hz | |
| Znamionowy prąd cieplny | 5 A | |
| Rated operating voltage | 230 VAC | |
| Znamionowe napięcie AC dla sterowników, 50 Hz, minimalne | 195,5 VAC | |
| Znamionowe napięcie AC dla sterowników, 50 Hz, maksimum | 253 VAC | |
| Znamionowe napięcie AC dla sterowników, 60 Hz, minimalne | 195,5 VAC | |
| Znamionowe napięcie AC dla sterowników, 60 Hz, maksimum | 253 VAC | |
| Elektryczny pobór mocy | 1,5 W | |
| Rezystancja zestyków, maksimum | 0,1 Ω | |
| Uwaga (Rezystancja nowych zestyków) | w nowym stanie | |
| Opóźnienie wyłączania w przypadku awarii zasilania, typowe | 80 ms | |
| Opóźnienie wyłączania w przypadku zatrzymania awaryjnego, typ. | 20 ms | |
| Opóźnienie włączenia przy automatycznym uruchomieniu, typowe | 100 ms | |
| Opóźnienie włączenia w przypadku RESETU, typowe | 20 ms | |
| Materiał zestyków, elektrycznych | AgSn0 | |
| Dane elektryczne - bezpieczne wyjścia przekaźnikowe | ||
| Napięcie, kategoria użytkowania AC-15 | 250 VAC | |
| Prąd, kategoria użytkowania AC-15 | 2 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 2 A | |
| Zdolność przełączania, minimum | 10 VDC | |
| Zdolność przełączania, minimum | 10 mA | |
| Zdolność przełączania, maksimum | 250 VAC | |
| Zdolność przełączania, maksimum | 8 A | |
| Dane elektryczne - wejścia cyfrowe | ||
| Rezystancja, maksimum | 40 Ω | |
| Dane elektryczne - wyjście cyfrowe | ||
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,1 A | |
| Dane elektryczne - wyjścia przekaźnikowe (Piny pomocnicze) | ||
| Zdolność przełączania, maksimum | 24 VDC | |
| Zdolność przełączania, maksimum | 2 A | |
| Dane elektryczne - Kompatybilność elektromagnetyczna (EMC) | ||
| Klasa kompatybilnosci elektromagnetycznej | Dyrektywa o kompatybilności elektromagnetycznej | |
| Wskaźnik stanu | ||
| Wskazane stany działania | Operacja uprawniona | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | Czujnik bezpieczeństwa,Osłony bezpieczeństwa | |
| Note | ||
| Uwaga (informacje ogólne) | Obciążenia indukcyjne (np. styczniki, przekaźniki itp.) należy wytłumić przy pomocy odpowiedniego obwodu. | |
| Przykład połączeń | ||
| Uwaga (przykład połączeń) | Schemat okablowania dla zamknietej osłony bezpieczeńatwa i stanu z wyłączonym zasilaniem.,Monitorowanie 1 osłony, wyposażonej w magnetyczny czujnik bezpieczeństwa typoszeregu BNS,Monitorowanie kolejnych osłon: Kolejne magnetyczne czujniki bezpieczeństwa można podłączyć do S2 w podobny sposób, jak w przypadku podłączonych do S1.,Do zabezpieczenia osłony bezpieczeństwa, PL do c i Kategoria 1 | |
